Author
|
Topic: UHSDR-OVI40 eigenständige UI Baugruppe (Layout) im Forum (Read 85399 times)
|
|
BO_Andy
Urgestein
 Offline
Posts: 726
Ich bin schon Groß und kann Alleine Laufen

|
 |
Re:MCHF eigenständige UI Baugruppe (Layout) im Forum
« Reply #315 on: 01. July 2017, 14:48:51 »
|
|
LEifer nicht Peter es Sind die Pins 74 und 75 Firmenware ist ertmal wieder drauf leider kein Display da da das im internat Liegt.Was nur komich ist das Beide LEDs An sind also Rot und Grün. BOOTLODER modus geht auf jeden fall noch.
LG BO_Andy
|
| « Last Edit: 01. July 2017, 15:09:33 by BO_Andy » |
 Logged
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 726
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:MCHF eigenständige UI Baugruppe (Layout) im Forum
« Reply #316 on: 01. July 2017, 17:39:25 »
|
|

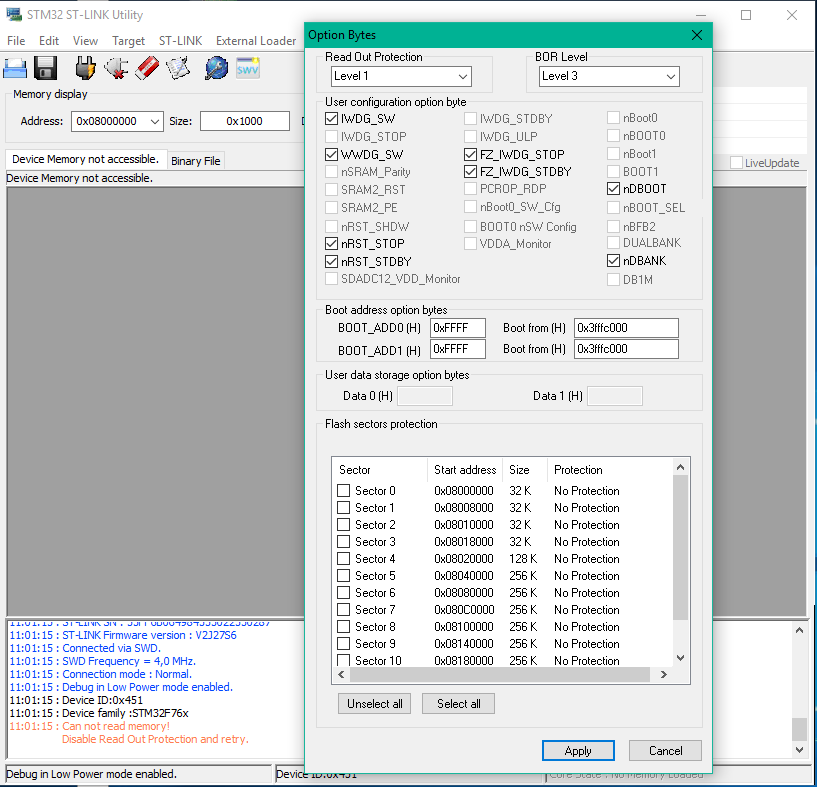

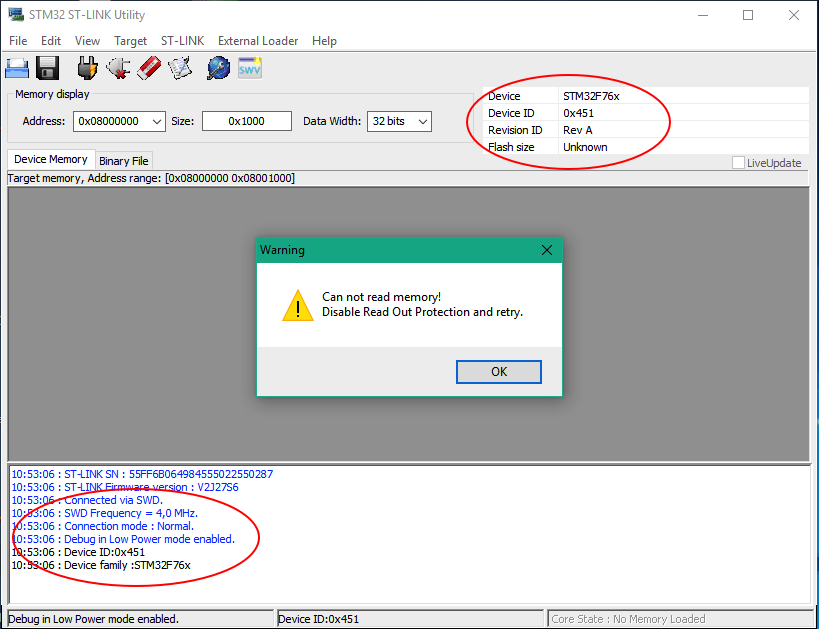

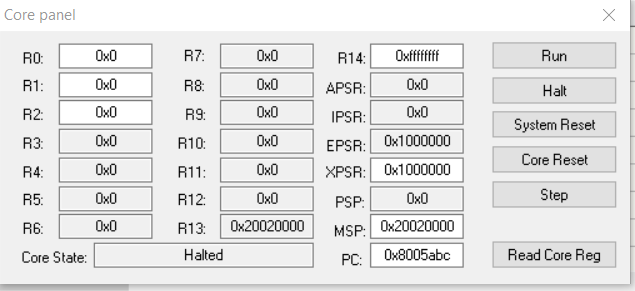

Hier mal ein auszug Aus dem Boot
Wünsche allein ein Schönes wochende
|
|
|
|
DG8YGW
positron
schon länger dabei
Offline
Posts: 93
|
|
Re:MCHF eigenständige UI Baugruppe (Layout) im Forum
« Reply #317 on: 05. July 2017, 21:02:50 »
|
|
Hallo,
Aus verschiedenen Quellen fasse ich hier einmal zwingende und gewünschte Punkte für die nächste
Version UHSDR OVI40 UI V1.7 zusammen die ich dann jetzt bearbeiten werde.
todo:
- Neue Schutzbeschaltung für Paddel Input (PE0, PE1)
- Änderung Beschaltung MCU Pin PDR_on
- R38 kann entfallen BOOT1 gibt es nicht beim F7
- J4 soll beide Lautsprecher abschalten können
- Änderungen beim LP Bestückungsdruck für einige Bauteile
- Neue Bezeichnung der Baugruppe
- Entfall IC 10 externe RTC DS3231
- Entfall der alternativen Beschaltung Encoder 1 .. 3
- AudioPA Versorgung nur über ein RC Glied
- Lithium Batterie mit Fassung
- UI PCB als Multilayer
73
Ralf
|
|
Logged
|
Ralf, DG8YGW
JO31LM DOK L03
|
|
|
DF9EH
alter Hase
Offline
Posts: 284
|
|
Re:UHSDR-OVI40 eigenständige UI Baugruppe (Layout) im Forum
« Reply #318 on: 05. July 2017, 21:43:31 »
|
|
Hallo an das "Entwicklerteam",
tolle Arbeit die ihr hier leistet !
Frage zum Frequency-Encoder:
gibt es eine Möglichkeit statt dem ALPS-Teil einen etwas hochwertigeren einzusetzen ?
Kennt evtl. jemand eine Alternative zu dem mechanischen ALPS die 1. klein und 2. auch preislich noch im Rahmen ist ?
|
|
Logged
|
73 de Klaus
|
|
|
|
|
DG8YGW
positron
schon länger dabei
Offline
Posts: 93
|
|
Re:UHSDR-OVI40 eigenständige UI Baugruppe (Layout) im Forum
« Reply #320 on: 09. July 2017, 11:15:48 »
|
|
Hallo
los geht es

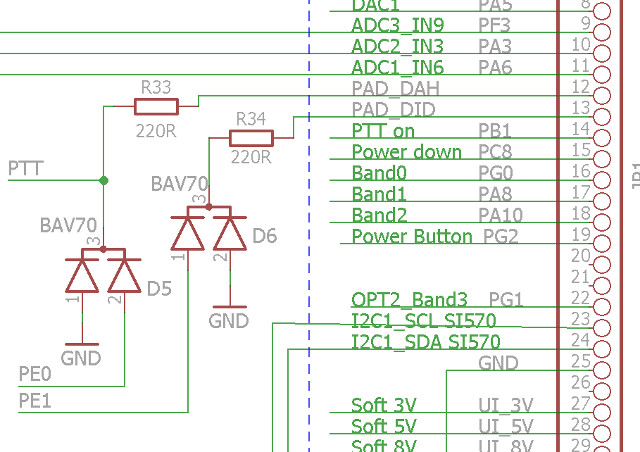

Die neue Schutzbeschaltung der Paddel Input´s wird wie folgt (siehe Anhang) übernommen
todo:
- Änderung Beschaltung MCU Pin PDR_on
- R38 kann entfallen BOOT1 gibt es nicht beim F7
- J4 soll beide Lautsprecher abschalten können
- Änderungen beim LP Bestückungsdruck für einige Bauteile
- Neue Bezeichnung der Baugruppe
- Entfall IC 10 externe RTC DS3231
- Entfall der alternativen Beschaltung Encoder 1 .. 3
- AudioPA Versorgung nur über ein RC Glied
- Lithium Batterie mit Fassung
- UI PCB als Multilayer
73 Ralf
|
Ralf, DG8YGW
JO31LM DOK L03
|
|
|
|
|
DF5LI
alter Hase
Offline
Posts: 371
Ich liebe meinen SParrow !
|
|
Re:UHSDR-OVI40 eigenständige UI Baugruppe (Layout) im Forum
« Reply #322 on: 09. July 2017, 13:18:59 »
|
|
Meine Prototypenplatine ui_I40 spielt mittlerweile recht problemlos. Von den Prozessorzusammenbrüchen bin ich bisher verschont worden, weil ich die Batterie erst nach der Pin 144-Mod angeschlossen hatte. Allerdings habe ich die Audio-Endstufe bisher noch nicht in Betrieb gehabt, sondern höre mit einem Aktivlautsprecher über die Headphone/Lineout Buchse J1. Bei lauten Signalen mit viel tiefen Tönen verzerrt und kratzt das Audio-Signal in den Spitzen kräftig. An der verwendeten rf-V06-Platine kanns nicht liegen, denn mit einem anderen ui-Board ist alles ok. Aber vielleicht habe ich ja noch einen Kupferwurm im Bereich der Codecs IC1 oder 12. Als NF-Pegel habe ich wie gewohnt einen Wert zwischen 10 und 12 eingestellt; die Tiefen habe ich bei Empfang auf 8 gestellt. Wenn ich die auf 0 stelle, wird das Kratzen weniger.
|
| « Last Edit: 09. July 2017, 13:55:30 by DF5LI » |
Logged
|
73, Harri
|
|
|
|
|
yo2ldk
Neuling
Offline
Posts: 22
I love SDR & OVI40 !
|
|
Re:UHSDR-OVI40 eigenständige UI Baugruppe (Layout) im Forum
« Reply #324 on: 09. July 2017, 15:10:06 »
|
|
Vielleicht ist es keine gute Idee, aber, denn für viele von uns ist es schwierig STM32-Prozessor zu kleben, Ich benutze STM32F7 discovery kit Modul als UI, weil es ein größeres Display, Audio-Serie und andere hat ?
http://www.st.com/en/evaluation-tools/32f746gdiscovery.html
73,
de alex.
|
|
Logged
|
Vy 73,
de yo2ldk - Alex
kn05WH
|
|
|
DG8YGW
positron
schon länger dabei
Offline
Posts: 93
|
|
Re:UHSDR-OVI40 eigenständige UI Baugruppe (Layout) im Forum
« Reply #325 on: 09. July 2017, 15:24:06 »
|
|
Hallo
weiter geht es

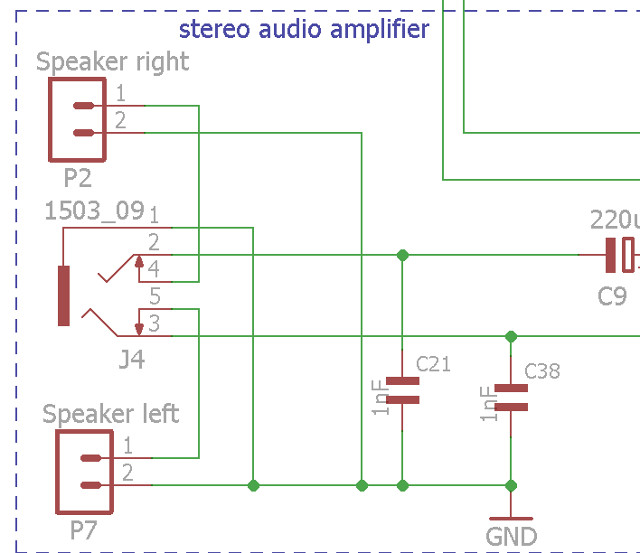

Auch wenn ich glaube das nur ein minimaler Prozentsatz 2 Lautsprecher
in sein Gehäuse quetscht, so soll es doch sein das beide abgeschaltet
werden.
Erreicht werden soll dies über eine Klinkenbuchse vom Typ Lumberg 1503-09
(2 Öffner)
Siehe Anhang
todo:
- Änderung Beschaltung MCU Pin PDR_on
- R38 kann entfallen BOOT1 gibt es nicht beim F7
- Änderungen beim LP Bestückungsdruck für einige Bauteile
- Neue Bezeichnung der Baugruppe
- Entfall IC 10 externe RTC DS3231
- Entfall der alternativen Beschaltung Encoder 1 .. 3
- AudioPA Versorgung nur über ein RC Glied
- Lithium Batterie mit Fassung
- UI PCB als Multilayer
73 Ralf
|
Ralf, DG8YGW
JO31LM DOK L03
|
|
|
|
|
DG8YGW
positron
schon länger dabei
Offline
Posts: 93
|
|
Re:UHSDR-OVI40 eigenständige UI Baugruppe (Layout) im Forum
« Reply #327 on: 09. July 2017, 15:47:58 »
|
|
Hallo
weiter geht es

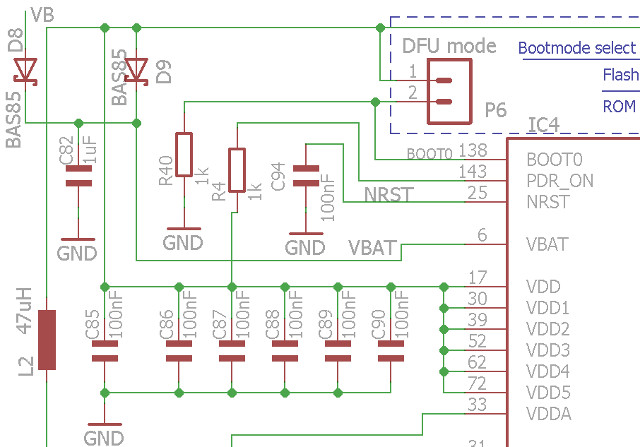

MCU Pin 143 (PDR_ON) darf für VBAT -Betrieb nicht
auf GND liegen. Für volle Flexibilität wird PDR_ON
über einen Wdst. an VDD gelegt. (siehe Anhang)
R38 ist nun weg.
IC 10 (externer RTC Chip) ebenso.
eine alternative Beschaltung für die Taster in Encoder 1 bis 3
gibt es auch nicht mehr
todo:
- Änderungen beim LP Bestückungsdruck für einige Bauteile
- Neue Bezeichnung der Baugruppe
- Audio PA Versorgung nur über ein RC Glied
- Lithium Batterie mit Fassung
- UI PCB als Multilayer
- Die Position des Frequenz Drehencoders ändern
73 Ralf
|
Ralf, DG8YGW
JO31LM DOK L03
|
|
|
|
|
yo2ldk
Neuling
Offline
Posts: 22
I love SDR & OVI40 !
|
|
Re:UHSDR-OVI40 eigenständige UI Baugruppe (Layout) im Forum
« Reply #329 on: 09. July 2017, 16:54:24 »
|
|
Hi Alex,
problem of using development boards is that they do have their own layout. If you want to give them the same functionality as "specially designed boards" their physically dimensions are much bigger and additionally much more expensive. So their is no other way than to solder MCU directly to the "special designed PCB" for amateur radio usage. You can solder it "by hand" - but we will offer prepopulated boards, too.
73
Andreas
|
|
 Ja, es ist wahr!
Danke für die Klarstellung Andreas !
73,
de alex.
|
|
Logged
|
Vy 73,
de yo2ldk - Alex
kn05WH
|
|
|
|
|
|
