Re:MCHF eigenständige UI Baugruppe (Layout) im Forum
« Reply #225 on: 13. June 2017, 15:15:15 »
|
|
So, ich kann jetzt auch positiven "Vollzug" melden.
Die aktuelle Bootloader und Firmware Version eingespielt von die Andreas. D5 und D6 entfernt, Display aufgesteckt.
Funktioniert auf Anhieb...
Auch Band+ (DFU) und Band- (USB Update) probiert, funktioniert alles fehlerlos !
|
« Last Edit: 13. June 2017, 15:16:03 by peter_77 » |
 Logged
|
|
|
|
DB4PLE
positron
Urgestein
Offline
Posts: 1278
|
|
Re:MCHF eigenständige UI Baugruppe (Layout) im Forum
« Reply #226 on: 13. June 2017, 15:23:03 »
|
|
Hallo Andy,
dass mit dem STM was nicht in Ordnung ist: möglich, aber unwahrscheinlich, da der DFU Mode funktioniert.
Wenn aber nicht wenigstens die rote LED angeht (beim einfach anschalten), ist in der Tat etwas faul und zwar mit hoher Wahrscheinlichkeit im Hardwarebereich. Oder irgendwas beim Flashen geht nicht richtig.
Wenn bei gedrücktem Band- und Power nicht wenigstens die grüne LED anfängt zu blinken, ist das schon merkwürdig.
73
Danilo
|
|
Logged
|
|
|
|
DB4PLE
positron
Urgestein
Offline
Posts: 1278
|
|
Re:MCHF eigenständige UI Baugruppe (Layout) im Forum
« Reply #227 on: 13. June 2017, 15:27:02 »
|
|
Hallo Peter,

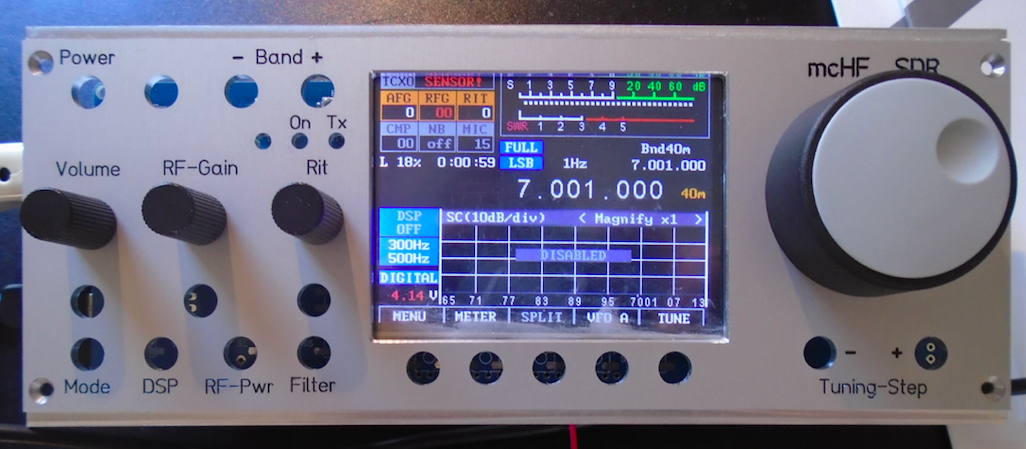

schick, mit der neuen Frontplatte...
So, ich kann jetzt auch positiven "Vollzug" melden.
Die aktuelle Bootloader und Firmware Version eingespielt von die Andreas. D5 und D6 entfernt, Display aufgesteckt.
Funktioniert auf Anhieb...
Auch Band+ (DFU) und Band- (USB Update) probiert, funktioniert alles fehlerlos !
|
|
Aber warum geht dein Sensor nicht? Oder hast du noch kein RF Board dran?
73
Danilo
|
|
Logged
|
|
|
|
|
|
peter_77
Urgestein
Offline
Posts: 735
THE mcHF and UHSDR forum !
|
|
Re:MCHF eigenständige UI Baugruppe (Layout) im Forum
« Reply #229 on: 13. June 2017, 15:43:43 »
|
|
Bingo !
Die liegt hier aber schon fertig bestückt (V.0.6) Wollte nur erstmal den Smoketest machen mit dem Display....
|
|
Logged
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 726
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:MCHF eigenständige UI Baugruppe (Layout) im Forum
« Reply #230 on: 13. June 2017, 16:00:57 »
|
|
Msüße nicht an denn Bei V Caps die an die cpu gehen modernsten 1,2V Anliegen da habe ich nämlich weniger nur 1.1V wenn ich das richtig in datenblatte gelesen habe
LG BO_Andy
|
|
Logged
|
|
|
|
DB4PLE
positron
Urgestein
Offline
Posts: 1278
|
|
Re:MCHF eigenständige UI Baugruppe (Layout) im Forum
« Reply #231 on: 13. June 2017, 16:16:47 »
|
|
Hallo Andy,
das hatten wir schon: Da bei Dir die Software offensichtlich nicht startet, wird auch der Prozessor nicht umkonfiguriert, deswegen auch die niedrige Spannung an den Vcaps.
Es ist auch nicht ganz richtig, was Andreas sagte: Es ist möglich, das es Probleme mit dem Takt gibt und trotzdem der DFU Mode geht (so wie bei Dir).
Dein Problem ließe sich am einfachsten mit einer Debugsession mit einem ST-Link erkennen. Damit kann man sehen wo der Prozessor hängen bleibt. Bei Dir in jedem Fall sehr früh, denn die Umschaltung in den Hochgeschwindigkeitsmodus erfolgt eigentlich recht früh.
Welche Prozessor hast Du eigentlich genau (volle Bezeichnung STM32F7?? und auch die weiteren Zahlen/Buchstaben).
73
Danilo
|
|
Logged
|
|
|
|
DG8YGW
positron
schon länger dabei
Offline
Posts: 93
|
|
Re:MCHF eigenständige UI Baugruppe (Layout) im Forum
« Reply #232 on: 13. June 2017, 16:19:33 »
|
|
Hallo,
demnächst geht es bei mir auch weiter
@ BO_Andy
bei mir liegen an C91 und C92 1,26 Volt an (bei 3,28 Volt an der MCU)
73 Ralf
|
|
Logged
|
Ralf, DG8YGW
JO31LM DOK L03
|
|
|
DG8YGW
positron
schon länger dabei
Offline
Posts: 93
|
|
Re:MCHF eigenständige UI Baugruppe (Layout) im Forum
« Reply #233 on: 13. June 2017, 16:54:15 »
|
|
@ BO_Andy
was passiert wenn Du die Test Firmware im Anhang mal per dfuse aufspielst? (.png entfernen)
(Achtung Bootloader wird überschrieben)
73 Ralf
|
Ralf, DG8YGW
JO31LM DOK L03
|
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 726
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:MCHF eigenständige UI Baugruppe (Layout) im Forum
« Reply #235 on: 13. June 2017, 17:47:25 »
|
|
Ralf genau das passiert mit deiner datei
|
|
|
|
DB4PLE
positron
Urgestein
Offline
Posts: 1278
|
|
Re:MCHF eigenständige UI Baugruppe (Layout) im Forum
« Reply #236 on: 13. June 2017, 17:47:49 »
|
|
Hallo Andy,
wenn Du Windows nutzt:
1. Du sollest die neueste ST-LINK UTILITY installieren:
http://www.st.com/en/embedded-software/stsw-link004.html
Man braucht keinen Account, es reicht Name und Email anzugeben, der Download-Link kommt dann per Email.
2. Verbinde mal den ST-LINK USB (3 Leitung SWDIO, SWCLK und GND) mit den entsprechenden Pins von P8.
Spannung anschalten und dann auf Menu "Target" - "Connect" klicken. Dein Prozessor sollte erkannt werden. Wenn nicht, nochmal die 3 Leitungen kontrollieren, ob da nicht was vertauscht ist.
3. Wenn das alles klappt, kannst Du mit "Target" "MCU Core" die Register des Prozessors auslesen. Am besten den Screenshot des Fensters posten.
73
Danilo
|
|
Logged
|
|
|
|
DB4PLE
positron
Urgestein
Offline
Posts: 1278
|
|
Re:MCHF eigenständige UI Baugruppe (Layout) im Forum
« Reply #237 on: 13. June 2017, 17:52:15 »
|
|
Hallo Andy,
habe gerade den Screenshot gesehen. Das sieht doch sehr gut aus. Da können wir uns den ST-Link vermutlich sparen.
- Flashe den aktuellen Bootloader
- Nimm mal die 3V Batterie raus, falls Du eine drin hast und starte neu.
- Falls du keine Batterie drin hast oder das Rausnehmen nicht geholfen hat -> Prüfe deinen RTC Quartz. Der ist mit hoher Wahrscheinlichkeit der Übeltäter (indirekt).
73
Danilo
|
|
Logged
|
|
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 726
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:MCHF eigenständige UI Baugruppe (Layout) im Forum
« Reply #239 on: 13. June 2017, 18:10:02 »
|
|
Danilo es scheund so la würde der Quarz für die uhr nicht anschwingen. Dann habe wir ja endentöich den Fehler morgen mal denn uuhren quarz Wechsel. Danke euch allen für die Hilfe bei der Fehlersuche
LG BO_Andy
|
|
