Re:Nachbau abgeschlossen: 4 Inch SParrow von SP3OSJ
« Reply #75 on: 23. April 2020, 16:36:36 »
|
|
Hallo Thomas,
Habe ich gerade noch nachgeschaut, ist bereits ein 100 Ohmer drin. Das habe ich mir damals notiert, als ich im FOrum gelesen hatte.
Habe mir eben noch den ENtstufen Trafo gebaut. Wie immer war das ein riesen Gebastel. Nach der Anleitung die auch hier oder im Tulipan Forum steht, also mit 4 Kupferröhrchen. Nur weiss ich nicht wie ihr die verlötet. Bei mir sieht das immer grauenvoll aus, aber funktioniert, also zumindest der erste im kleinen Sparrow und auch der im Tulipan. Fehlt noch der SWR Trafo und das Einbauen der Torroids. Dann kann die RF Platine mal in Betrieb genommen werden. Ich gehe davon aus in den nächsten Tagen. Zumindest das Material ist nun vollständig.
Gruss Reto
|
|
Logged
|
|
|
|
hb9trt
Urgestein

Offline
Posts: 649

Ich liebe dieses Forum!
|
 |
Re:Nachbau abgeschlossen: 4 Inch SParrow von SP3OSJ
« Reply #76 on: 24. April 2020, 06:57:11 »
|
|
Hallo Thomas,
Ich habe Röhrchen aus Kupfer. Ein Kollege hat sie mir auf den Durchmesser der Löcher abgedreht. Und sie haben auch einen kleinen (ca. 1mm) überstand. Lässt sich an sich gut löten. Aber fliesst nicht schön. Sieht aus wie ein Gepappe. Zumindest sieht der jetzt etwas schöner aus als der im kleinen SParrow. Trotzdem. Schön muss er ja nicht sein, funktionieren muss er und der im kleinen performt auf allen Bändern mit 20W (vielleicht 10m ca. 17W).
Aber versilberter Draht, das wäre vermutlich die bessere Alternative, habe ich nur nicht hier. Ich habe 8mm Lackdraht genommen, Aber jetzt ist er mal verlötet und Kurzschluss von der Windung (4T) auf Windung 1T habe ich diesmal nicht. Beim letzten Mal habe ich den Lackdraht verletzt und der machte dann einen Schluss mit dem Röhrchen. Musste ich dann nochmals neu Wickeln. Diesmal habe ich darauf geachtet, dass der Draht nicht verletzt wird. Und das klappte mal gut. Also nun noch der SWR Trafo, der sollte gut gehen, mit dem Innenteil eines RG58 habe ich das beim letzten gemacht.
Die RF Platine habe ich mal im aktuellen Zustand, ohne die LPF Spulen, Endstufen Trafo und SWR Trafo an die UI angeschlossen und mal vorsichtig mit Power versorgt. Kein Rauch... Stromaufnahme bei ca. 320-350mA im eingeschalteten Zustand. Sieht also mal nicht so schlecht aus
Gruss Reto
|
« Last Edit: 24. April 2020, 06:58:00 by hb9trt » |
Logged
|
|
|
|
hb9trt
Urgestein

Offline
Posts: 649

Ich liebe dieses Forum!
|
 |
Re:Nachbau abgeschlossen: 4 Inch SParrow von SP3OSJ
« Reply #77 on: 25. April 2020, 21:33:46 »
|
|
Hallo Thomas,
Ja, ich auch. Ist der Wahnsinn. Aber ich habs geschafft. Alles was es noch zu wickeln gab ist gewickelt und eingelötet. Der Sparrow könnte funktionieren. Habe die RF aber noch nicht ausgiebig getestet, da das kurze HF Kabel zwischen UI und RF fehlt. Aber zusammen mit der RF Platine funktioniert das ganze noch bei einer Stromaufnahme von ca. 320mA (Abgelesen an meinem Netzteil). Die UI habe ich ja mit der RF vom kleinen Sparrow getestet und da funktionierte alles. Es können nun immer noch Fehler vorliegen, das werde ich sehen, wenn das Kabel dann gebastelt ist.

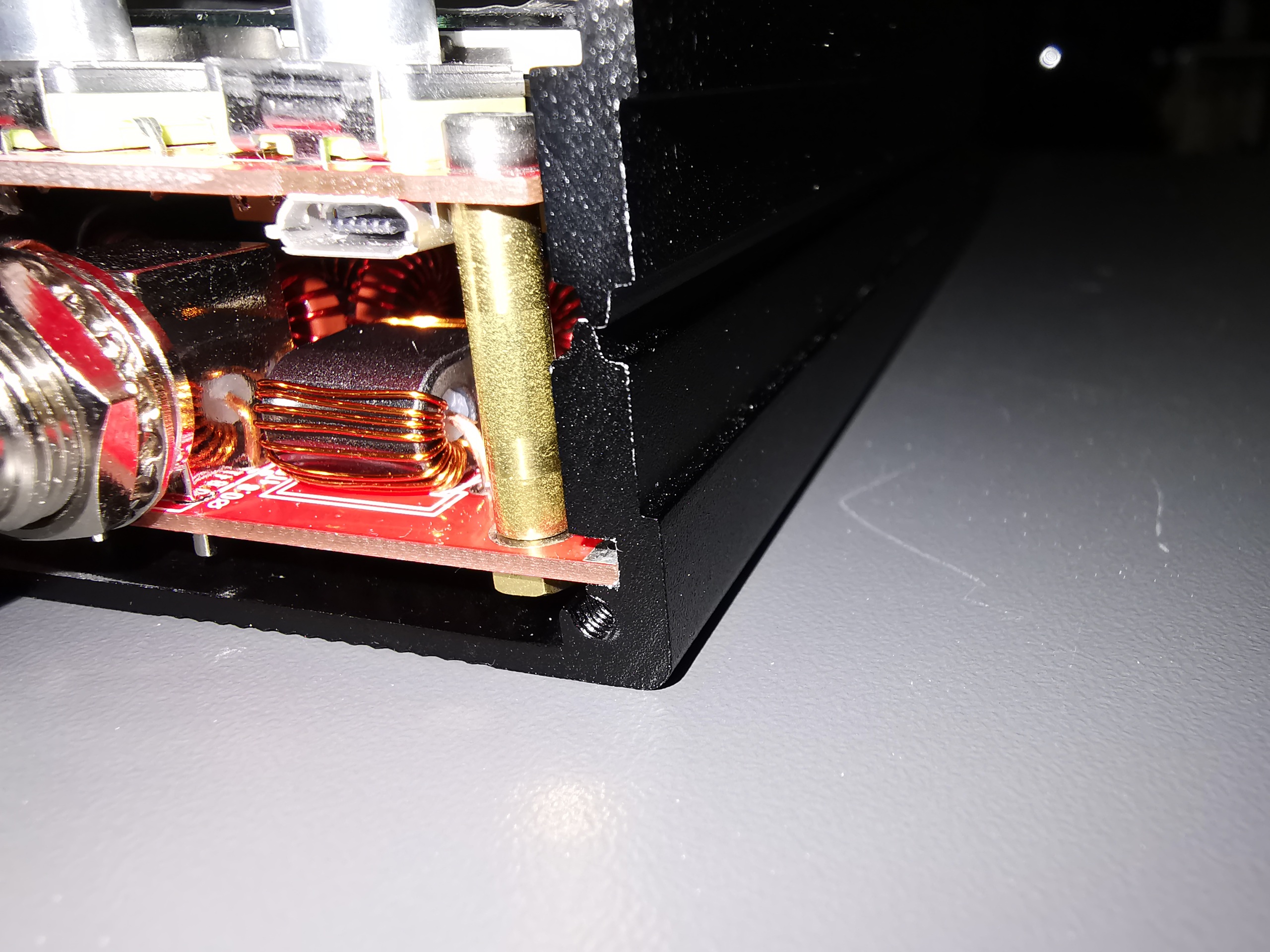

Aber schlimmer ist folgendes: Artur hat mir ein Gehäuse geliefert das nicht aufeinander passt. Die Schalen sind um 180° verdreht. Die Nuten passen nicht ineinander... nun habe ich Weibchen auf Weibchen und Männchen auf Männchen. Wenn ich die untere drehe, dann passt es, aber die Löcher für die FET's und der Ausschnitt für den Speaker liegen dann genau auf der falschen Seite
Ich habe mal Artur angefragt, was er nun machen will... ja, ein neues Gehäuse oder eine passende Schale, entweder der obere oder der untere Teil.
Habe mal ein Bild angehängt.
Gruss Reto
|
|
|
|
hb9trt
Urgestein

Offline
Posts: 649

Ich liebe dieses Forum!
|
 |
Re:Nachbau abgeschlossen: 4 Inch SParrow von SP3OSJ
« Reply #78 on: 25. April 2020, 23:35:53 »
|
|
Hi Artur, Thanks for your fast answer also by email.
I must check it tomorrow if the one on the picture works. I'll send you the answer asap.
Vy73 Reto
|
|
Logged
|
|
|
|
hb9trt
Urgestein

Offline
Posts: 649

Ich liebe dieses Forum!
|
 |
Re:Nachbau abgeschlossen: 4 Inch SParrow von SP3OSJ
« Reply #79 on: 26. April 2020, 10:17:14 »
|
|
Hallo Thomas,
Irgendwie wohl schon, wäre aber trotzdem nicht die Lösung, denn die Gehäusehälften wären eigentlich so gedacht, dass die Führungen ineinander greifen und das Gehäuse stabil schliessen. Das wäre dann nicht mehr der Fall. DU könntest das einfach testen. drehe mal die eine Hälfte um 180° und versuche sie zusammen zu führen. ... dann siehst DU was ich meine. Artur hat mir aber angeboten, eine korrekte Hälfte zu senden. Dann kann ich es richtig machen. Wäre mir so auch am liebsten.
Gruss Reto
|
|
Logged
|
|
|
|
hb9trt
Urgestein

Offline
Posts: 649

Ich liebe dieses Forum!
|
 |
Re:Nachbau abgeschlossen: 4 Inch SParrow von SP3OSJ
« Reply #80 on: 26. April 2020, 10:27:07 »
|
|
Hello Artur,
The case part you show here will work. Have a look to my one, this works not.
vy 73 Reto
|
|
|
|
hb9trt
Urgestein

Offline
Posts: 649

Ich liebe dieses Forum!
|
 |
Re:Nachbau abgeschlossen: 4 Inch SParrow von SP3OSJ
« Reply #81 on: 26. April 2020, 10:28:33 »
|
|
Hallo Thomas,

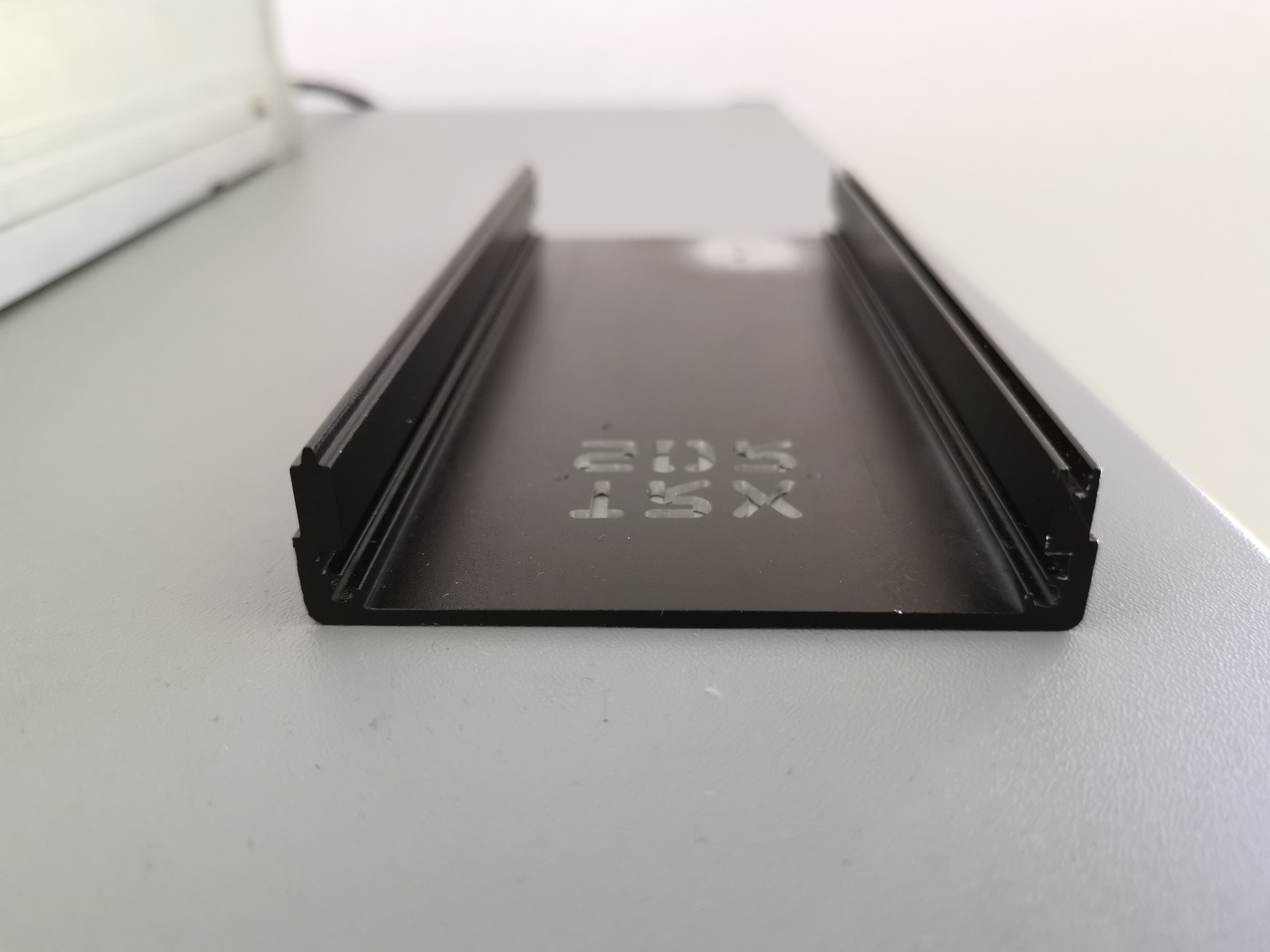

das stimmt, aber vielleicht hat Artur ja noch einen richtigen mit dem Ausschnitt "SDR TRX"
Gruss Reto
|
|
Logged
|
|
|
|
|
hb9trt
Urgestein

Offline
Posts: 649

Ich liebe dieses Forum!
|
 |
Re:Nachbau abgeschlossen: 4 Inch SParrow von SP3OSJ
« Reply #83 on: 26. April 2020, 13:29:50 »
|
|
Hihi... Ihr seid gut
Ja... Mir wäre ein neues obwrteil auch lieber. Dann könnte ich den bereits bearbeitete unterteil nutzen. Habe da bereits begonnen zu schleifen.
Vielleicht kann Artur mir den Oberteil senden.
Gruss Reto
|
|
Logged
|
|
|
|
|
hb9trt
Urgestein

Offline
Posts: 649

Ich liebe dieses Forum!
|
 |
Re:Nachbau abgeschlossen: 4 Inch SParrow von SP3OSJ
« Reply #85 on: 26. April 2020, 15:37:39 »
|
|
Hallo Andreas,
Nee, natürlich nicht. Den Spass habe ich gerne entgegen genommen Das ist in der Tat auch nicht so schlimm, vor allem wenn es nun scheint, dass UI und RF praktisch auf Anhieb laufen. Ich musste nur noch ein IC nachlöten. Da habe ich das falsche Gehäuse bestellt. Die pads passen nicht 100%, das IC ist etwas grösser, frag mich nicht wie der Typ nun wieder heisst, SOIC-18 oder so und ich habe was anderes bestellt. Vermutlich waren die anderen nicht an Lager. Damit es passt, musste ich "unter die Beine" löten. Und da war wohl beim ersten mal nicht alles optimal. Jetzt scheint es aber ok zu sein. Zumindest RX, TX muss ich testen, wenn ich das Teil ins Gehäuse bauen kann, das kann ich nun auch mit dem alten. Aber ich möchte da nicht noch die Rillen schleifen, damit ich gut Masse habe, sonst mache ich das 2x. Ev. halt mit dem alten Sparrow. Den habe ich eben nochmals zerlegt, weil ich herausfinden wollte, ob der Fehler auf dem UI oder der RF liegt. Der Effekt war der selbe, wie wenn das HF Kabel zwischen UI und RF entfernt würde.
Nun aber alles wieder ok. Habe ein Signal eingespiesen und es kommt korrekt an. Auch akustisch.
Gruss Reto
|
|
|
|
hb9trt
Urgestein

Offline
Posts: 649

Ich liebe dieses Forum!
|
 |
Re:Nachbau abgeschlossen: 4 Inch SParrow von SP3OSJ
« Reply #86 on: 26. April 2020, 17:28:33 »
|
|
Hallo Thomas
Ja danke, das habe ich gelesen, aber glaub noch nicht umgesetzt. Muss ich noch. Die led ist eh noch nicht montiert.

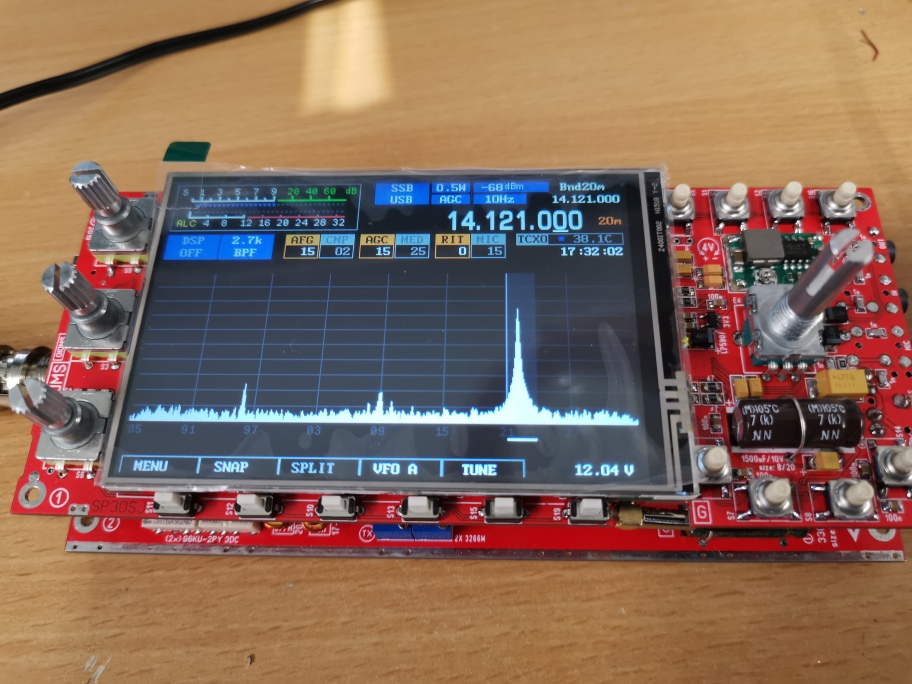

Dafür habe ich tx probiert. Grundsätzlich scheint es zu funktionieren. Es kommen Watts raus. Muss das nun bloss noch kalibrieren.
Und der Bildschirm ist wirklich toll.
Gruss Reto
|
|
Logged
|
|
|
|
hb9trt
Urgestein

Offline
Posts: 649

Ich liebe dieses Forum!
|
 |
Re:Nachbau abgeschlossen: 4 Inch SParrow von SP3OSJ
« Reply #87 on: 26. April 2020, 17:38:34 »
|
|
Hallo Thomas
Ja danke, das habe ich gelesen, aber glaub noch nicht umgesetzt. Muss ich noch. Die led ist eh noch nicht montiert.
Dafür habe ich tx probiert. Grundsätzlich scheint es zu funktionieren. Es kommen Watts raus. Muss das nun bloss noch kalibrieren.
Und der Bildschirm ist wirklich toll.
Ich habe da ja den neuen H7 verbaut. Bis jetzt kein Problem. Hatte die ui ja schon eine weile am rf des kleineren Sparrow.
Es freut mich vor allem, dass bis auf den kleinen Wackelkontakt bei einem zu grossen ic alles auf Anhieb läuft. Man bekommt langsam routine im smd Bau. Und kennt Klippen schon mal, auch bei den drshtigen teile wie Trafos.
Gruss Reto
|
|
Logged
|
|
|
|
hb9trt
Urgestein

Offline
Posts: 649

Ich liebe dieses Forum!
|
 |
Re:Nachbau abgeschlossen: 4 Inch SParrow von SP3OSJ
« Reply #88 on: 26. April 2020, 19:39:42 »
|
|
Hallo Thomas,
Also ich habe den Widerstand für den grünen Teil der LED auf 4.3k gesetzt. Nun leuchtet sie gefühlsmässig ähnlich Hell wie die rote. Da ist ein 10 Ohm drin. Wahnsinn der Unterschied im gleichen Bauteil. Habe die LED mal einfach reingeseteckt. Gelötet wird dann am Schluss.
Gruss Reto
|
|
Logged
|
|
|
|
hb9trt
Urgestein

Offline
Posts: 649

Ich liebe dieses Forum!
|
 |
Re:Nachbau abgeschlossen: 4 Inch SParrow von SP3OSJ
« Reply #89 on: 28. April 2020, 08:09:14 »
|
|
So, der Sparrow ist elektronisch fertig und abgeglichen. Die Pa funktioniert wie sie sollte und ich habe das ganze moderat konfiguriert. FULL auf 12W gelegt. Also im sicheren Bereich.
Swr kann man nicht abgleichen? Also mit kommt da gerade nichts in den Sinn oder habe ich was übersehen. Stimmt aber eigentlich ganz gut so.
Jetzt noch die fehlende Rückseite. Fürs Bild habe ich die einfach msl verkehrt rum montiert, damit ich die Mechanik testen konnte und das Gerät mal zusammen bauen konnte. Senden geht damit natürlich nicht und die Audio ist sehr gedämpft
Das display ist in der Tat der Hammer.
Gruss Reto
|
