Re:Modifikationen des mcHF
« Reply #210 on: 22. January 2016, 18:22:12 »

15...20V pp ist richtig. Das ergibt ca. 0.128W an 220 Ohm.

Vpp/2/Wurzel2 zum Quadrat durch 220R

vy 73
Andreas
Report to moderator   Logged

Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE
-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<
OE1FHB
noch länger dabei
***

Offline

Posts: 222



Ich liebe dieses Forum!

View Profile
Re:Modifikationen des mcHF
« Reply #211 on: 22. January 2016, 18:40:07 »

Danke O.K
aber mit 100 Ohm R81/R82 schwingt die Treiberstufe nicht mehr (höhere Last ?).
Vy 73 Friedrich
Report to moderator   Logged
DF8OE
Administrator
*****

Offline

Posts: 5842



Jugend- und Nachwuchsreferent des I40

View Profile WWW
Re:Modifikationen des mcHF
« Reply #212 on: 23. January 2016, 07:30:03 »

Genauer: hochohmige Einkoppelungen werden durch die niederohmige Impedanz nach Masse abgeleitet...

vy 73
Andreas
Report to moderator   Logged

Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE
-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<
OE1FHB
noch länger dabei
***

Offline

Posts: 222



Ich liebe dieses Forum!

View Profile
Re:Modifikationen des mcHF
« Reply #213 on: 23. January 2016, 07:48:49 »

Guten Morgen Andreas !
Danke für Antwort, bitte kannst Du mir mitteilen wie hoch die Pegel an C91,C92 gegen Masse sind,inTune mod 10m.

Vy 73 Friedrich
Report to moderator   Logged
DF8OE
Administrator
*****

Offline

Posts: 5842



Jugend- und Nachwuchsreferent des I40

View Profile WWW
Re:Modifikationen des mcHF
« Reply #214 on: 23. January 2016, 08:17:31 »

2Vss

vy 73
Andreas
Report to moderator   Logged

Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE
-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<
OE1FHB
noch länger dabei
***

Offline

Posts: 222



Ich liebe dieses Forum!

View Profile
Re:Modifikationen des mcHF
« Reply #215 on: 23. January 2016, 09:18:01 »

Danke
Vy 73 Friedrich
Report to moderator   Logged
DF9EH
noch länger dabei
***

Offline

Posts: 249





View Profile
Re:Modifikationen des mcHF
« Reply #216 on: 30. January 2016, 17:56:27 »

Moin,

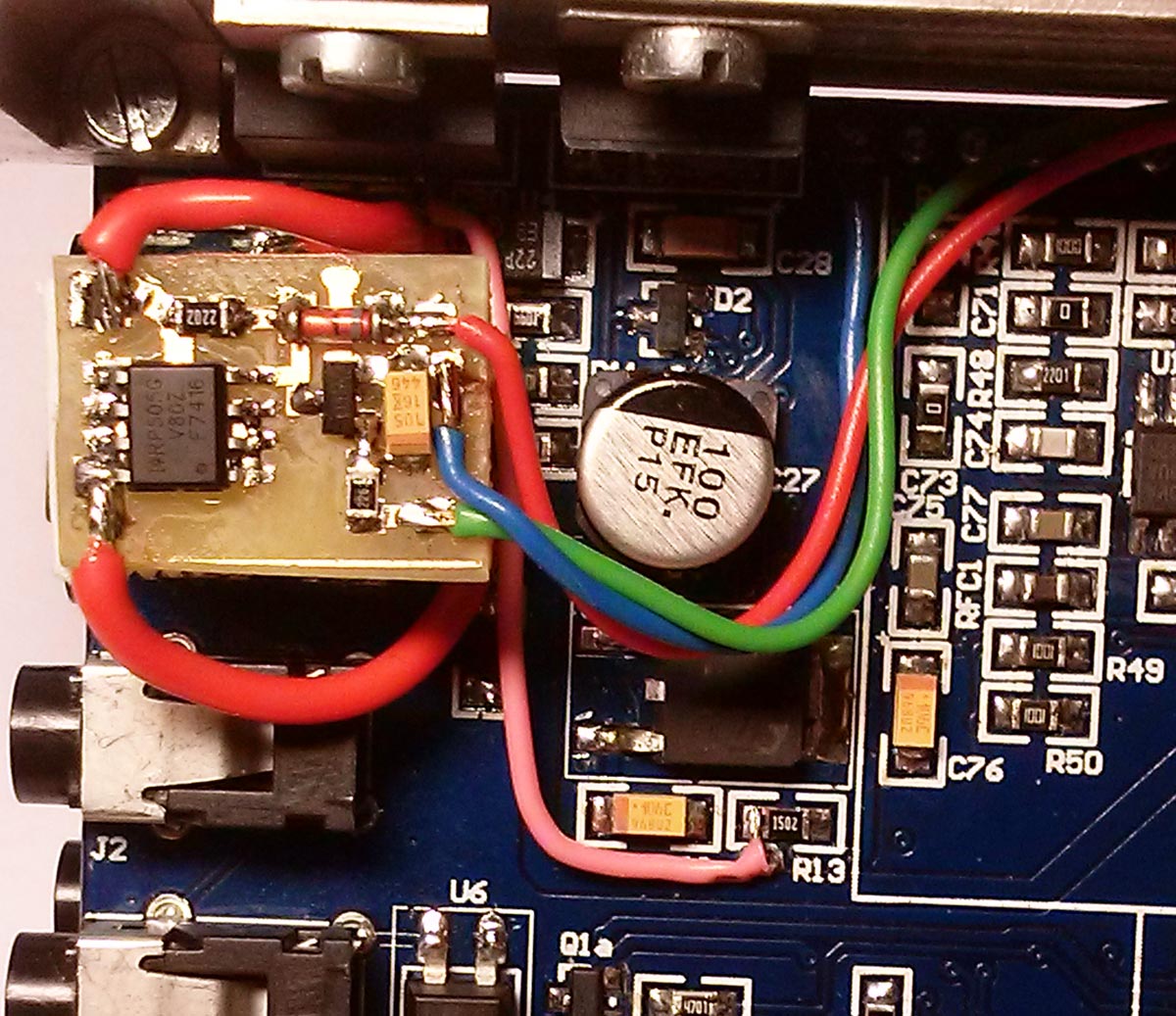

nun habe auch ich die Mod RF-04-:-010 durchgeführt.
Danke an Michael für die "Platinen"-Unterstützung.

73 de Klaus
Report to moderator   Logged

73 de Klaus
DG3NEO
schon länger dabei
**

Offline

Posts: 96



Ich liebe dieses Forum!

View Profile
Re:Modifikationen des mcHF
« Reply #217 on: 16. February 2016, 10:15:44 »

Hallo OMs,

wer hat Fotos von der neuen Mod "Ersatz PIN-Dioden durch Relais"?
(siehe  http://www.amateurfunk-sulingen.de/forum/index.php?board=15;action=display;threadid=407  Post #1 im Thread  "Zweitonmessung 80m, Verzerrungen")

Danke!
73, Thomas
Report to moderator   Logged

JN59MN
Michael_K
Urgestein
*****

Offline

Posts: 506



Ich liebe dieses Forum!

View Profile
Re:Modifikationen des mcHF
« Reply #218 on: 16. February 2016, 11:29:35 »

kann morgen von mir reingestellt werden; bin z. Zt. unterwegs
vy 73
Michael
Report to moderator   Logged
Michael_K
Urgestein
*****

Offline

Posts: 506



Ich liebe dieses Forum!

View Profile
Re:Modifikationen des mcHF
« Reply #219 on: 17. February 2016, 07:22:40 »

Guten Morgen,

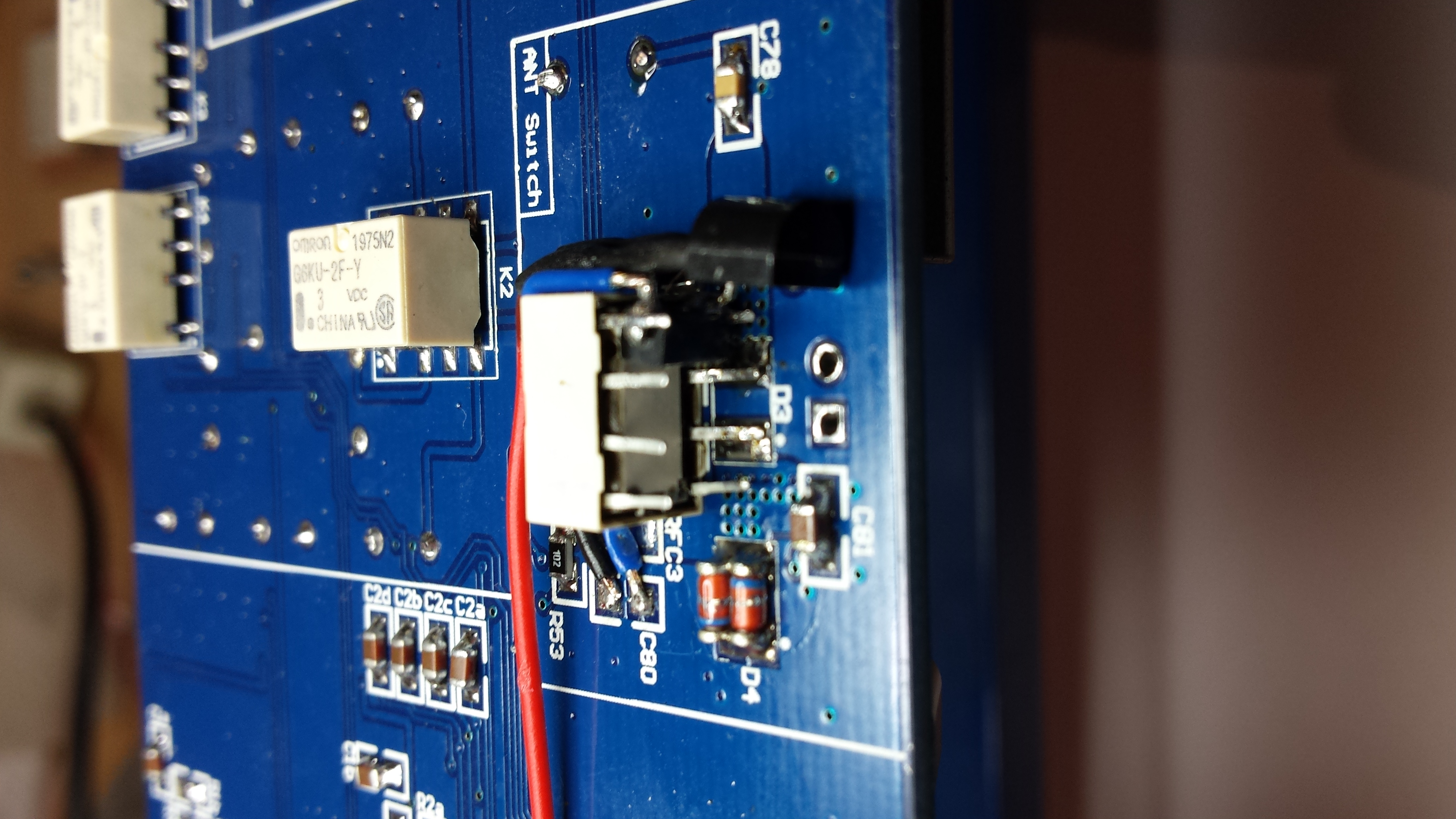

hier 2 Bilder von der Modifikation rf04-xx ("Relais"(:
alle Bauelemente, außer C78, C81 und R53 entfernt; Lözpads suber gemacht (Auflage fürs Relais)
Relais G6K-2P (Polarität der Spule beachten)
beide Relais-Pins (Mitte und Öffner) bündig an die pads von D3
Transistor BC547c(konventionell) mit Emitter an unteren Relais-(Spulen-)Pin angelötet;
Schutzdiode SK34A (passt von der SMD-Bauform zwischen die Pins des Relais
Schottky-Dioden Bauform SOD-80 (bei mir BAT54) auf Pads D4
blauer Draht an Masse-Pad C80, schwarzer Draht an NICHT-Masse-Pad C80, roter Draht an 5V-Seite  C90/C89
das war's.
vy 73 aus Erfurt
Michael
Report to moderator   Logged

Michael_K
Urgestein
*****

Offline

Posts: 506



Ich liebe dieses Forum!

View Profile
Re:Modifikationen des mcHF
« Reply #220 on: 17. February 2016, 07:24:31 »

und hier das 2-te
Report to moderator   Logged

DG3NEO
schon länger dabei
**

Offline

Posts: 96



Ich liebe dieses Forum!

View Profile
Re:Modifikationen des mcHF
« Reply #221 on: 17. February 2016, 07:54:21 »

Quote from: Michael_K on 17. February 2016, 07:22:40
Guten Morgen,
hier 2 Bilder von der Modifikation rf04-xx ("Relais"(:
alle Bauelemente, außer C78, C81 und R53 entfernt; Lözpads suber gemacht (Auflage fürs Relais)
Relais G6K-2P (Polarität der Spule beachten)
beide Relais-Pins (Mitte und Öffner) bündig an die pads von D3
Transistor BC547c(konventionell) mit Emitter an unteren Relais-(Spulen-)Pin angelötet;
Schutzdiode SK34A (passt von der SMD-Bauform zwischen die Pins des Relais
Schottky-Dioden Bauform SOD-80 (bei mir BAT54) auf Pads D4
blauer Draht an Masse-Pad C80, schwarzer Draht an NICHT-Masse-Pad C80, roter Draht an 5V-Seite  C90/C89
das war's.
vy 73 aus Erfurt
Michael


Gutern Morgen Michael,

herzlichen Dank dafür aus Erlangen!
Bilder ersetzen zwar keine Worte, ergänzen sie aber doch sehr gut :-)

73, Thomas
Report to moderator   Logged

JN59MN
dk4sx
noch länger dabei
***

Offline

Posts: 244





View Profile WWW E-Mail
Re:Modifikationen des mcHF
« Reply #222 on: 17. February 2016, 12:42:58 »

Modifikation RF-04-!-021, Richtkoppler:

Ich bin mir nicht sicher ob obige Modifikation korrekt ist. Die Schaltung des Richtkopplers muss streng rotationssymmetrisch sein; d. h. dass die Schaltung von Chris richtig ist. Einen Anschluss muss man nur dann vertauschen, wenn man entweder den Wickelsinn der beiden Ringkerne ungleich hat oder wenn das Layout gegn diese Regel verstößt. Dann könnte man aber genauso die Anschlüsse der einen Windung des T3 vertauschen. Dazu müsste man keine Leiterbahn blank kratzen.

Für die Nachbauer der Originalbausätze: Der beigelegte Cu-Lackdraht lässt sich nicht mit dem Lötkolben verzinnen. Ich habe ihn ausgetauscht. Die 10 Windungen müssen nicht aus so dickem Draht gewickelt werden, außer sie dienen dazu, den Kern auf der Platine zu stabilisieren.

73, Uli, DK4SX
Report to moderator   Logged

73, Uli, DK4SX
DF8OE
Administrator
*****

Offline

Posts: 5842



Jugend- und Nachwuchsreferent des I40

View Profile WWW
Re:Modifikationen des mcHF
« Reply #223 on: 17. February 2016, 14:08:50 »

Hallo Uli,

um den Richtkoppler ging es vor ein paar Monaten in der Yahoo-NG genauso heiß her wie um die Modifikationen von T6 und T7  . Ich hatte sogar einen Richtkoppler aus einem Stück Koaxkabel gebastelt da der eingebaute definitiv zu nichts zu gebrauchen war. Je nach Frequenz zeigte er Mist oder totalen Mist an.

Irgendwann kam IZ6MAF (vermutlich durch Versuche?) darauf, die obige Modifikation durchzuführen und nach erstaunlichem Ergebnis machten das dann viele. Im Gegensatz zu den Änderungen an T6/T7, die bei einigen wirkten, bei anderen nicht, zeigt die Modifikation des Richtkopplers bei bisher allen eine deutliche Verbesserung der Anzeigegenauigkeit des SWR-Meters. Insofern ist dieses Buch "zugeklappt" worden, weil die SWR-Brücke jetzt verwendbar ist.

vy 73
Andreas
Report to moderator   Logged

Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE
-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<
dk4sx
noch länger dabei
***

Offline

Posts: 244





View Profile WWW E-Mail
Re:Modifikationen des mcHF
« Reply #224 on: 17. February 2016, 16:58:24 »

ok, Andreas,

dann ist vermutlich das Layout so ausgeführt, dass entweder eine der Koppelwicklungen mit vielen Windungen oder die "Hauptwicklung" einen Dreher drin hat. Ich habe dutzende dieser transformatorischen Richtkopppler aufgebaut für Leistungen ab 0,1 W bis >1 kW und ich kann daher nur feststellen, dass das Schaltbild von Chris korrekt ist. Sollte der Koppler bei mir tatsächlich nicht funktionieren, werde ich nur die 1 Windung auf T3 umdrehen. Das müsste dann denselben Effekt haben.

73, Uli, DK4SX

www.dk4sx.darc.de
Report to moderator   Logged

73, Uli, DK4SX
