DL8EBD
positron
Urgestein
 Offline
Posts: 1926
|
 |
Re:LCD 3.5" DF8OE/SP9BSL
« Reply #31 on: 11. January 2018, 19:36:37 »
|
|
Danke Andreas,
ich bin dann sicherheitshalber ein paar Ohm höher gegangen und knapp unter 60mA....
trotzdem komisch, mir erscheint das Display etwas dunkler als das 3,2"
|
|
 Logged
|
bitte keine technische Fragen oder Diskussionen via PN, dafür ist das Forum da.
vy73
Thomas
|
|
|
df9ts
positron
schon länger dabei
Offline
Posts: 73
Ich liebe dieses Forum!
|
|
Re:LCD 3.5" DF8OE/SP9BSL
« Reply #32 on: 14. January 2018, 23:20:56 »
|
|

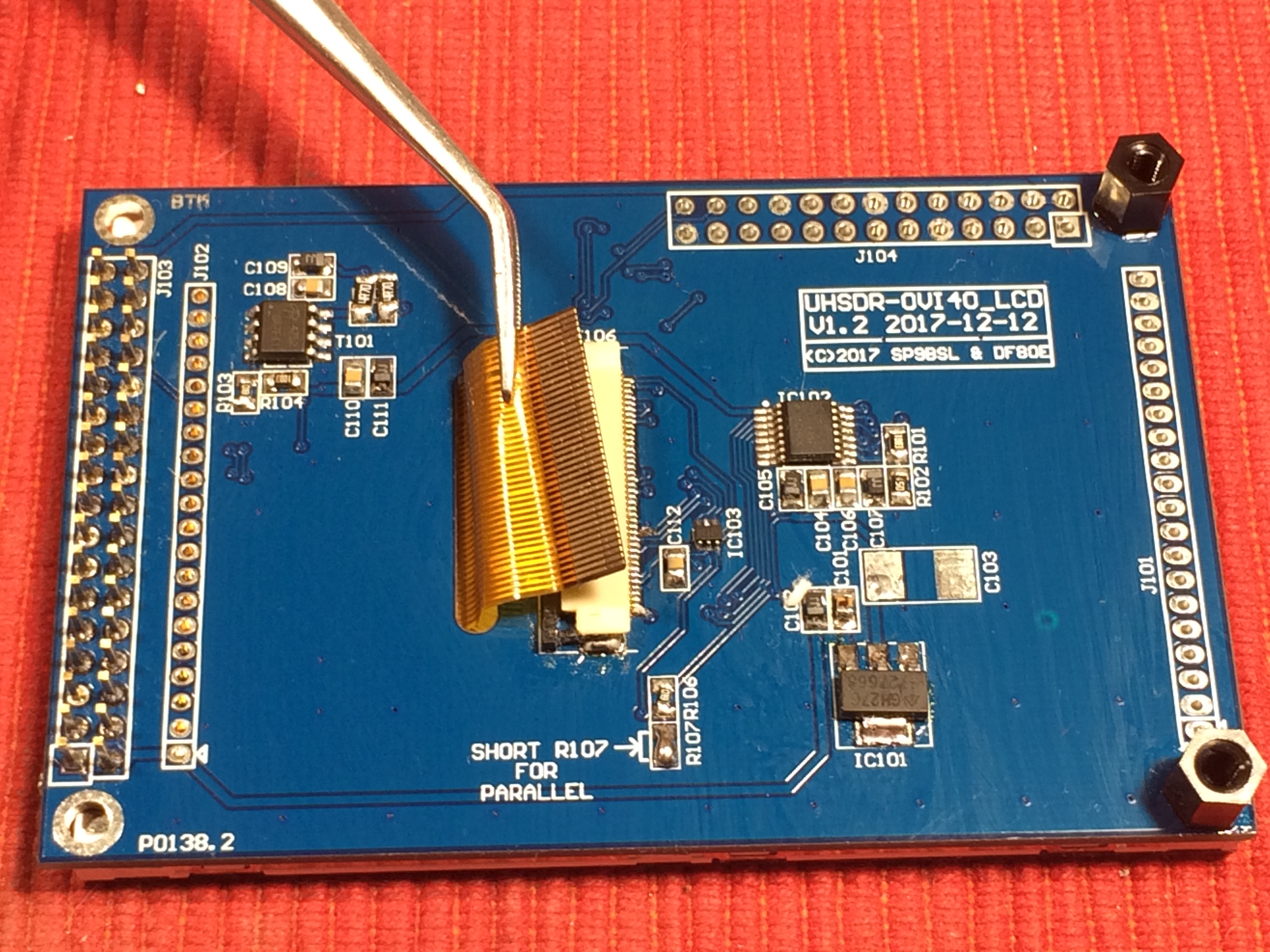

Ich habe eine Display Platine, bei der noch die Leitung durchtrennt werden muss.
Könnte mir jemand ein kleines Photo der entsprechenden Stelle machen? Vielen Dank
73
Gerd.
|
|
Logged
|
|
|
|
|
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:LCD 3.5" DF8OE/SP9BSL
« Reply #35 on: 16. January 2018, 13:51:39 »
|
|
Hallo Andreas, eine Frage:
darf ich annehmen, dass es nicht stört, wenn so -wie auf meinem UHSDR-OVI40-LCD-Board- auch die Leitung "TP SDI" zu Anschluss 13 der 40-poligen Buchse J106 durchgekratzt ist ?
ohne TP SDO-Signal macht ja ein TP SDI-Signal auch keinen Sinn  könnte ich mir vorstellen...
vy 73,
Helmut
|
|
Logged
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
DL8EBD
positron
Urgestein
Offline
Posts: 1926
|
|
Re:LCD 3.5" DF8OE/SP9BSL
« Reply #36 on: 16. January 2018, 13:58:25 »
|
|
bin zwar nicht Andreas, kann Dir aber bestätigen dass es nichts ausmacht!
|
|
Logged
|
bitte keine technische Fragen oder Diskussionen via PN, dafür ist das Forum da.
vy73
Thomas
|
|
|
SP9BSL
positron
alter Hase
Offline
Posts: 443
|
|
Re:LCD 3.5" DF8OE/SP9BSL
« Reply #37 on: 16. January 2018, 14:08:04 »
|
|
I can confirm, of course it does not matter, we do not use lcd SPI for OVI40 UI board
|
| « Last Edit: 16. January 2018, 14:08:26 by SP9BSL » |
Logged
|
73 Slawek
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:LCD 3.5" DF8OE/SP9BSL
« Reply #38 on: 16. January 2018, 14:11:26 »
|
|
Danke Thomas, hab nämlich gerade die 40-polige Leiste bestückt und kontrolliere danach sofort auf Schlüsse oder Unterbrechungen... sicher ist sicher...
vy 73, Helmut
Danke auch Slawek
|
| « Last Edit: 16. January 2018, 14:13:07 by OE3HKC » |
Logged
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:LCD 3.5" DF8OE/SP9BSL
« Reply #39 on: 16. January 2018, 14:22:02 »
|
|
vielleicht noch eine andere Ergänzung:
ich habe nach Thomas' Hinweis den IC103 runter genommen und die Pins 3 und 4 mittels 0R (oder Drehbrücke) verbunden. Spielt als "Parallel-Display" problemlos.
vy 73 aus Erfurt
Michael_K
|
|
Logged
|
|
|
|
|
|
DL8EBD
positron
Urgestein
Offline
Posts: 1926
|
|
Re:LCD 3.5" DF8OE/SP9BSL
« Reply #41 on: 16. January 2018, 15:56:16 »
|
|
Andreas, laut sich im Umlauf befindenden Schaltplan gibt es am LCD ZIF-Sockel nur TP SDI (13) und TP SDO (14)
@all
und genau dort muss unterbrochen werden.
Natürlich nicht an der 40 34 poligen Stiftleiste die zur UI geht, sonst funktioniert der Touch nicht
|
| « Last Edit: 16. January 2018, 16:17:07 by DL8EBD » |
Logged
|
bitte keine technische Fragen oder Diskussionen via PN, dafür ist das Forum da.
vy73
Thomas
|
|
|
|
|
DL8EBD
positron
Urgestein
Offline
Posts: 1926
|
|
Re:LCD 3.5" DF8OE/SP9BSL
« Reply #43 on: 16. January 2018, 16:20:09 »
|
|
ja 34 polig zur UI, richtig.... unter der 34poligen Leiste steht OVI40 und ich hab nur die 40 gesehen - mein Fehler
Bisher gab es hier im Forum nur dieses PDF:
https://www.amateurfunk-sulingen.de/forum/attachments/LCD_35_40pin_DF8OE_SP9BSL.pdf
An dem mussten wir uns bisher orientieren
und dort finden wir eben nicht die Bezeichnung LCD_SDO am 40 poligen ZIF Sockel zum TFT
Die Bezeichnung LCD_SDO ist neu (klar, ich weiß was gemeint ist) aber viele suchen das im PDF vergeblich
|
| « Last Edit: 16. January 2018, 16:36:09 by DL8EBD » |
Logged
|
bitte keine technische Fragen oder Diskussionen via PN, dafür ist das Forum da.
vy73
Thomas
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:LCD 3.5" DF8OE/SP9BSL
« Reply #44 on: 16. January 2018, 20:35:58 »
|
|
Hallo Thomas,
manchmal passiert es eben, dass "alte oder ungültige Netznamen" bei Änderungen erhalten bleiben...
ist mir damals im job auch manchmal passiert...
irgendjemand kommt drauf, entdeckt es und fragt nach...
alles kein Problem, wir sind ja immerhin "Amateure" und wie der Name schon sagt, lieben wir unser Hobby...
jeder gibt sein Bestes und erfreut sich am persönlichen Erfolg.. oder wenn er einem Gleichgesinnten helfen konnte...
ich für meine Person habe dieses "MaxiPIX-Display" für meinen kleinen "MiniTRIX" auserkoren und werde es als abgesetztes betreiben...
sobald es damit läuft, werde ich einen eigen Thread in der mcHF-Abteilung aufmachen...
vy 73, danke und noch einen angenehmen Bastelabend wünscht
Helmut
|
|
Logged
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
