Michael_K
Urgestein
 Offline
Posts: 638
Ich liebe dieses Forum!
|
 |
Re:MCHF eigenständige UI Baugruppe (Layout) im Forum
« Reply #135 on: 07. May 2017, 13:23:22 »
|
|
Hallo,
Schaltbuchse könnte die EBS 35 (von REICHELT) sein.
vy 73 aus Erfurt
Michael_K
|
|
 Logged
|
|
|
|
DB4PLE
positron
Urgestein
Offline
Posts: 1278
|
|
Re:MCHF eigenständige UI Baugruppe (Layout) im Forum
« Reply #136 on: 07. May 2017, 15:29:01 »
|
|
Aktualisierung:
Zum aktuellen Zeitpunkt ist die alte mcHF RF Platine mit der neuen I40 UI Platine als QRP TRX mit Mikrofon/LineIn äquivalent zum mcHF einsetzbar (minus USB).
Die erweiterten Möglichkeiten der neuen Hardware werden nach dem Abschluss der Basis-Portierung eingebaut.
Was jetzt geht:
- RX und TX
- Kopfhörerausgang (ungeregelt)
- Micro, PTT, LineIn
- Vermutlich auch CW Keyer.
- RTC
- Lautstärkeregelung Kopfhörerausgang
NEU:
- Audio über Lautsprecher, Regelung gemeinsam mit Kopfhörer.
Was noch nicht geht:
- USB (CAT und Audio) [Codeportierung fehlt]
- Touchscreen [Noch komplett unklar, Auslesen des Controller funktioniert nicht, Debugging].
- Voller Speed (216 Mhz)
- Betrieb ohne 32768Hz Quartz / RTC
Ungetestet:
- FreeDV
Für später:
- Separate Regelung KH / LSP
Der F7 Branch baut jetzt auch wieder die "originale" STM32F4 mcHF Firmware.
73
Danilo
|
|
Logged
|
|
|
|
dg9bfc_sigi
I40-Mitglied
noch länger dabei
Offline
Posts: 160
DG9BFC

|
|
Re:MCHF eigenständige UI Baugruppe (Layout) im Forum
« Reply #137 on: 10. May 2017, 18:21:11 »
|
|
mir ist halt beim angucken der schaltung aufgefallen, dass es zwei anschlüsse gibt (rechts und links) von denen nur einer abgeschaltet wird ... und ich dachte dass man sowas RECHTZEITIG ins layout einbaut ... wenn man nur eine seite schaltet ... dann plärt die andere seite weiter (wenn man denn zwei lsp verbaut hat)
ICH WOLLTE NIEMANDEM AUFFE FÜSSE TRETEN!!!
nur rechtzeitig drauf hinweisen bevor grössere stückzahlen davon gebaut werden
und wenn es also bei reichelt was passendes gibt
dann bitte ralf ... baue das ins layout mit ein
getrennte regelung kopfhörer /line out und lautsprecher ist fein ... aber die buchse mit 2 schaltern ist ein muss ... wenn man auch zwei lautsprecher verbauen will ... da hilft auch das getrennte regeln von kh und lsp nicht weiter
|
| « Last Edit: 10. May 2017, 18:42:37 by dg9bfc_sigi » |
Logged
|
|
|
|
DB4PLE
positron
Urgestein
Offline
Posts: 1278
|
|
Re:MCHF eigenständige UI Baugruppe (Layout) im Forum
« Reply #138 on: 12. May 2017, 18:07:44 »
|
|
Aktualisierung:
Zum aktuellen Zeitpunkt ist die alte mcHF RF Platine mit der neuen I40 UI Platine als QRP TRX mit Mikrofon/LineIn äquivalent zum mcHF einsetzbar (minus USB).
Die erweiterten Möglichkeiten der neuen Hardware werden nach dem Abschluss der Basis-Portierung eingebaut.
Was jetzt geht:
NEU:
- USB (CAT und Audio), habe erfolgreich per WSPR gesendet und empfangen.
Bereits bekannt:
- RX und TX
- Kopfhörerausgang (ungeregelt)
- Micro, PTT, LineIn
- Vermutlich auch CW Keyer.
- RTC
- Lautstärkeregelung Kopfhörerausgang
- Audio über Lautsprecher, Regelung gemeinsam mit Kopfhörer.
Was noch nicht geht:
- Touchscreen [Noch komplett unklar, Auslesen des Controller funktioniert nicht, Debugging].
- Voller Speed (216 Mhz)
- Betrieb ohne 32768Hz Quartz / RTC, Dauerlauf der Uhr (derzeit führt jeder Neustart zum Reset der Uhrzeit)
Ungetestet:
- FreeDV
Für später:
- Separate Regelung KH / LSP
Der F7 Branch baut jetzt auch wieder die "originale" STM32F4 mcHF Firmware.
73
Danilo
|
|
Logged
|
|
|
|
Schwede
Neuling
Offline
Posts: 1
Ich liebe das basteln
|
|
Re:MCHF eigenständige UI Baugruppe (Layout) im Forum
« Reply #139 on: 18. May 2017, 17:26:49 »
|
|
Hallo Ralf,
bitte wegen EMV und Temperatur Profil auf 4 lagen PCB umstellen.
Den Audio Verstärker mit eigenen LDO am 13,6 V anhängen und mit 10 VDC versorgen und die Bassboost Bauteile zufügen.
Ansonsten ein guter Ansatz, weiter so.
Grüße aus Graz, Erich.
|
|
Logged
|
Erich
|
|
|
BO_Andy
Urgestein
Offline
Posts: 725
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:MCHF eigenständige UI Baugruppe (Layout) im Forum
« Reply #140 on: 20. May 2017, 10:38:17 »
|
|
Bestückung wird begonne
LG BO_Andy
|
|
|
|
peter_77
Urgestein
Offline
Posts: 735
THE mcHF and UHSDR forum !
|
|
Re:MCHF eigenständige UI Baugruppe (Layout) im Forum
« Reply #141 on: 21. May 2017, 10:16:53 »
|
|
Die ganz große Herausforderung kommt erst noch und liegt etwas weiter rechts bei "IC4" !!
Aber mit Andreas' Tupftechnik werden wir das hoffentlich alle wuppen...
Übrigens sieht man schon auf dem Foto bei dir im unteren Codec, untere Pinreihe deutliche Lötzinnbrücken !!!
Das solltest du besser nochmal mit der Lupe oder Mikroskop kontrollieren.
|
| « Last Edit: 21. May 2017, 14:22:56 by peter_77 » |
Logged
|
|
|
|
BO_Andy
Urgestein
Offline
Posts: 725
Ich bin schon Groß und kann Alleine Laufen
|
|
Re:MCHF eigenständige UI Baugruppe (Layout) im Forum
« Reply #142 on: 21. May 2017, 10:55:48 »
|
|
Peter ja das stimmt 144 Pins aber sollte nicht das Problem sein wenn man denn 100 Pins aufgelöte bekommt sollt die auch drauf bekommen.Ist halt nur ein bißchen mehr Fummelei beim ausrichten.
LG BO_Andy
|
|
Logged
|
|
|
|
dg9bfc_sigi
I40-Mitglied
noch länger dabei
Offline
Posts: 160
DG9BFC
|
|
Re:MCHF eigenständige UI Baugruppe (Layout) im Forum
« Reply #143 on: 22. May 2017, 09:41:16 »
|
|
pin 21 22 !!!!!! wenn ich mich nich verzählt hab
lg sigi
|
|
Logged
|
|
|
|
DL8EBD
positron
Urgestein
Offline
Posts: 1926
|
|
Re:MCHF eigenständige UI Baugruppe (Layout) im Forum
« Reply #144 on: 22. May 2017, 09:52:37 »
|
|
und die sind schon (immer) im Layout gebrückt
|
| « Last Edit: 22. May 2017, 09:54:14 by DL8EBD » |
Logged
|
bitte keine technische Fragen oder Diskussionen via PN, dafür ist das Forum da.
vy73
Thomas
|
|
|
DB4PLE
positron
Urgestein
Offline
Posts: 1278
|
|
Re:MCHF eigenständige UI Baugruppe (Layout) im Forum
« Reply #145 on: 24. May 2017, 16:55:45 »
|
|

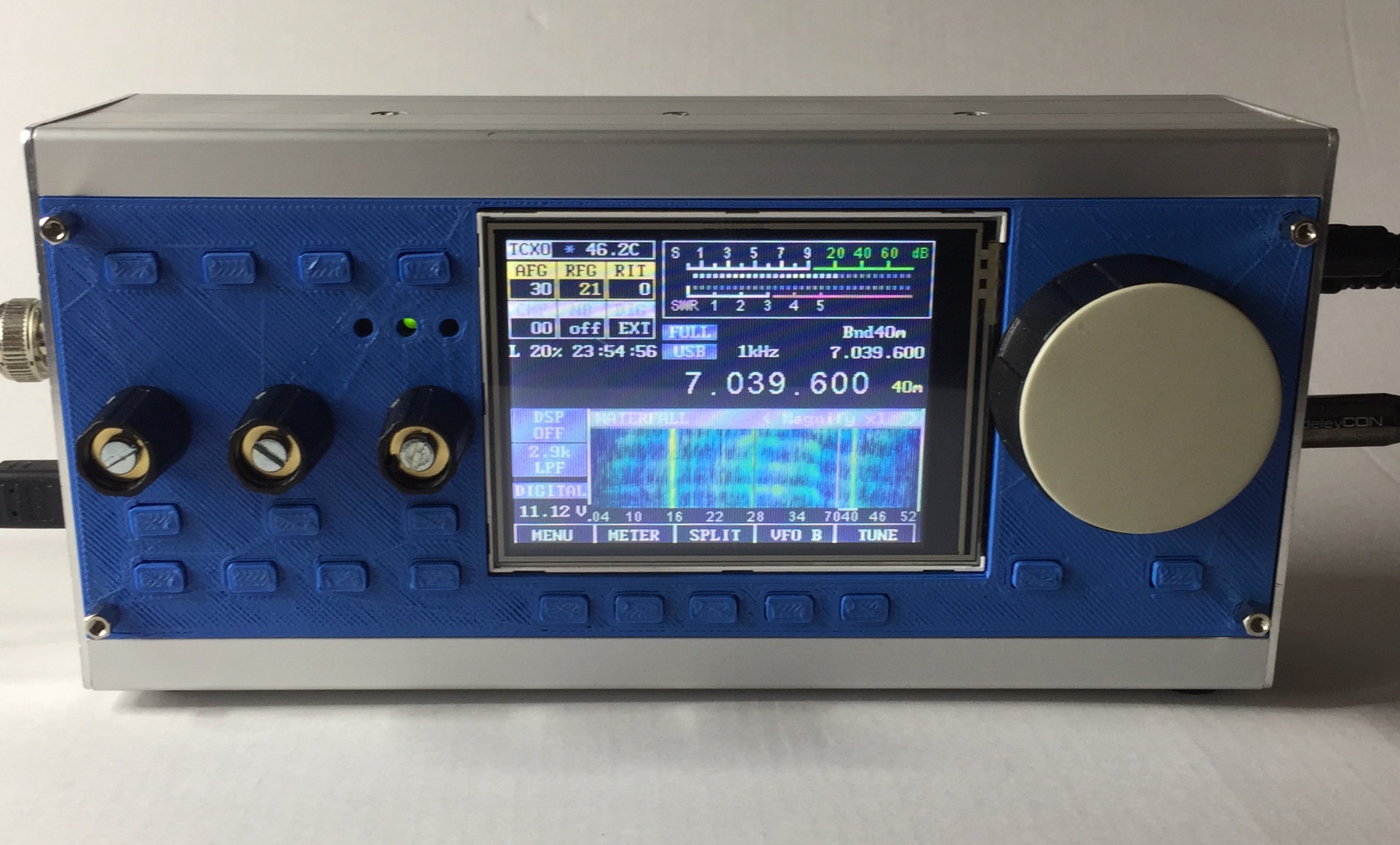

Aktualisierung:
Zum aktuellen Zeitpunkt ist die alte mcHF RF Platine mit der neuen I40 UI Platine als QRP TRX mit Mikrofon/LineIn äquivalent zum mcHF einsetzbar (minus USB).
Die erweiterten Möglichkeiten der neuen Hardware werden nach dem Abschluss der Basis-Portierung eingebaut.
Was jetzt geht:
NEU:
- USB (CAT und Audio), habe erfolgreich (stundenlang) per WSPR gesendet und empfangen . [da war noch ein Bug, jetzt geht es wirklich, vorher ist USB schnell abgestürzt]
- Voller Speed (216 Mhz)
- RTC: Dauerlauf der Uhr
- STM32F4 Build funktioniert.
Bereits bekannt:
- RX und TX
- Kopfhörerausgang (ungeregelt)
- Micro, PTT, LineIn
- Vermutlich auch CW Keyer.
- RTC
- Lautstärkeregelung Kopfhörerausgang
- Audio über Lautsprecher, Regelung gemeinsam mit Kopfhörer.
Was noch nicht geht:
- Touchscreen [Noch komplett unklar, Auslesen des Controller funktioniert nicht, Debugging].
- Betrieb ohne 32768Hz Quartz / RTC
Ungetestet:
- FreeDV
Für später:
- Separate Regelung KH / LSP
73
Danilo
|
|
Logged
|
|
|
|
|
|
peter_77
Urgestein
Offline
Posts: 735
THE mcHF and UHSDR forum !
|
|
Re:MCHF eigenständige UI Baugruppe (Layout) im Forum
« Reply #147 on: 24. May 2017, 20:31:56 »
|
|
Hallo Danilo !
Wenn die RTC jetzt geht, dann muss man vermutlich den Uhrenquarz der zusätzlich noch auf der Platine ist NICHT bestücken, richtig ?
OK, steht ja mehr oder minder auch schon im letzten Satz. Wer lesen kann....
|
| « Last Edit: 24. May 2017, 20:32:41 by peter_77 » |
Logged
|
|
|
|
DB4PLE
positron
Urgestein
Offline
Posts: 1278
|
|
Re:MCHF eigenständige UI Baugruppe (Layout) im Forum
« Reply #148 on: 24. May 2017, 22:33:37 »
|
|
Hallo Peter,
Q1 und C124/C125 müssen bestückt werden! Die im STM32F7 integrierte RTC braucht einen externen Quartz sonst geht da nichts.
73
Danilo
|
| « Last Edit: 24. May 2017, 22:33:45 by DB4PLE » |
Logged
|
|
|
|
DB4PLE
positron
Urgestein
Offline
Posts: 1278
|
|
Re:MCHF eigenständige UI Baugruppe (Layout) im Forum
« Reply #149 on: 24. May 2017, 22:38:29 »
|
|
Aktualisierung:
Zum aktuellen Zeitpunkt ist die alte mcHF RF Platine mit der neuen I40 UI Platine als QRP TRX mit Mikrofon/LineIn äquivalent zum mcHF einsetzbar, alle wesentlichen Funktionen laufen.
Die erweiterten Möglichkeiten der neuen Hardware werden nach dem Abschluss der Basis-Portierung eingebaut.
Was jetzt geht:
NEU:
- Touchscreen [Danke STM für die "prima" Dokumentation der sinnvollen Parameterwerte für HAL Funktionen -> timeout 0 ist nicht sinnvoll nutzbar...].
Bereits bekannt:
- USB (CAT und Audio), habe erfolgreich (stundenlang) per WSPR gesendet und empfangen . [da war noch ein Bug, jetzt geht es wirklich, vorher ist USB schnell abgestürzt]
- Voller Speed (216 Mhz)
- RTC: Dauerlauf der Uhr
- STM32F4 Build funktioniert.
- RX und TX
- Kopfhörerausgang (ungeregelt)
- Micro, PTT, LineIn
- Vermutlich auch CW Keyer.
- RTC
- Lautstärkeregelung Kopfhörerausgang
- Audio über Lautsprecher, Regelung gemeinsam mit Kopfhörer.
Was noch nicht geht:
- Betrieb ohne 32768Hz Quartz / RTC [dieser Betrieb wird vermutlich nicht unterstützt werden]
Ungetestet:
- FreeDV [TX erzeugt Signal (nicht geprüft ob dekodierbar), aber sonst keine weiteren Tests]
Für später:
- Separate Regelung KH / LSP
- uvm
73
Danilo
|
|
Logged
|
|
|
|
Author
Aber am WE geht es endlich los - versprochen.
