Author
|
Topic: mcHF - derzeitiger Status (Read 16366 times)
|
|
DO5SMC
OM_nicht_I40
Neuling
 Offline
Posts: 48
|
 |
Re:mcHF - derzeitiger Status
« Reply #60 on: 24. June 2015, 21:14:53 »
|
|
Also nochmal nu ärgert mich auch noch das Forum .....
Nu schreib Ich´s nochmal
Transistor getauscht beide Kanäle sind nun gleich
Aber immer noch keine Ausgangsleitung durchgang ist beim senden vorhanden und die RD´s bekommen beide 3,5V (Strom steigt beim Senden nur um 0,200A)
|
| « Last Edit: 24. June 2015, 21:18:56 by DO5SMC » |
 Logged
|
|
|
|
|
|
DO5SMC
OM_nicht_I40
Neuling
Offline
Posts: 48
|
|
Re:mcHF - derzeitiger Status
« Reply #62 on: 25. June 2015, 20:46:18 »
|
|
Hallo Andreas,
Mit dem Date das ist glaube Ich richtig Ich wundere Mich über das Signal an R73 und das geht durch die Ganze schaltung sogar bis aus die Antennenbuchse bekomme es nicht klar gestellt mit meinem Oszi denke
das ist klares Rauschen weil der Olle piep ton muß man ja auf einem 10Mhz Oszi dartelle können.
Hab mal das Bild angehängt
|
|
|
|
DL3AAA
OM_nicht_I40
noch länger dabei
Offline
Posts: 132
Immer daran denken neugierig zu bleiben
|
|
Re:mcHF - derzeitiger Status
« Reply #63 on: 03. July 2015, 06:50:42 »
|
|

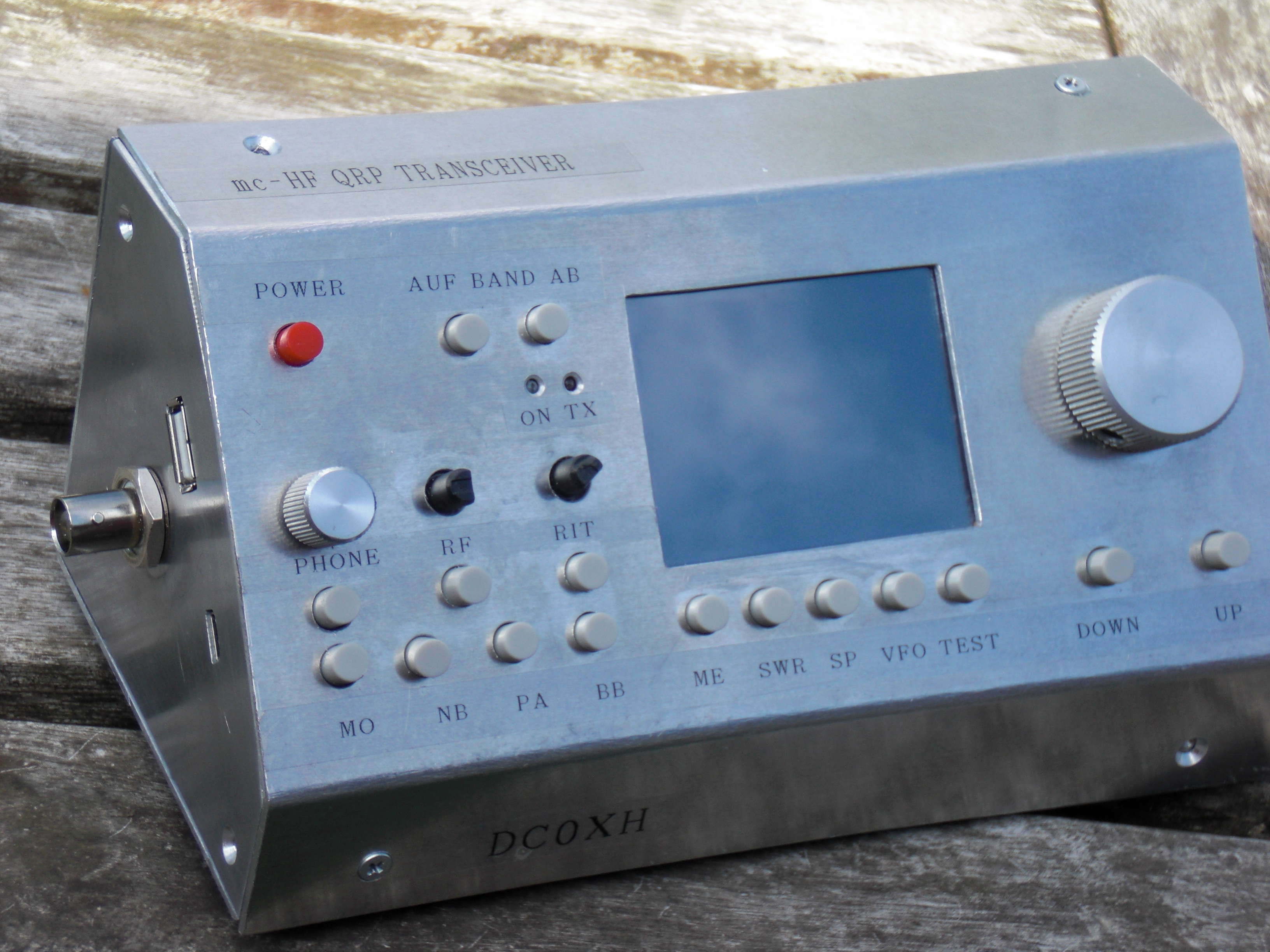

Hallo liebe mcHF Group,
ich darf Vollzug melden, das erste QSO in CW auf 20 m habe ich gestern geführt. Auf dem Weg dahin gab es noch einen handwerklichen Fehler meinerseits, was dazu führte das die Endstufe in Schwingung geriet und gleich ein paar Bauteile zerstört hat. Ich hatte den Koppelkondensator C99 nicht eingelötet (dummer Fehler), mit dem Ergebnis Prozessor, Temp.Sensor und ein Spannungsregler haben sich verabschiedet. Mal von so "Kleinigkeiten" abgesehen, die nicht dem Bausatz anzulasten sind, der Fehler saß mal wieder vor dem Gerät ;-), behaupte ich das mcHF Projekt war für mich ein voller Erfolg. Ich kann nur jedem der weiß wo am Lötkolben das heiße Ende ist und der sich nicht traut so ein Gerät aufzubauen empfehlen - trau DICH- , der "Berg" ist gar nicht so hoch.
73 Dietrich
DL3AAA
|
|
Logged
|
73 Dietrich
|
|
|
DO5SMC
OM_nicht_I40
Neuling
Offline
Posts: 48
|
|
Re:mcHF - derzeitiger Status
« Reply #64 on: 06. July 2015, 20:04:34 »
|
|
Hallo Zusammen,

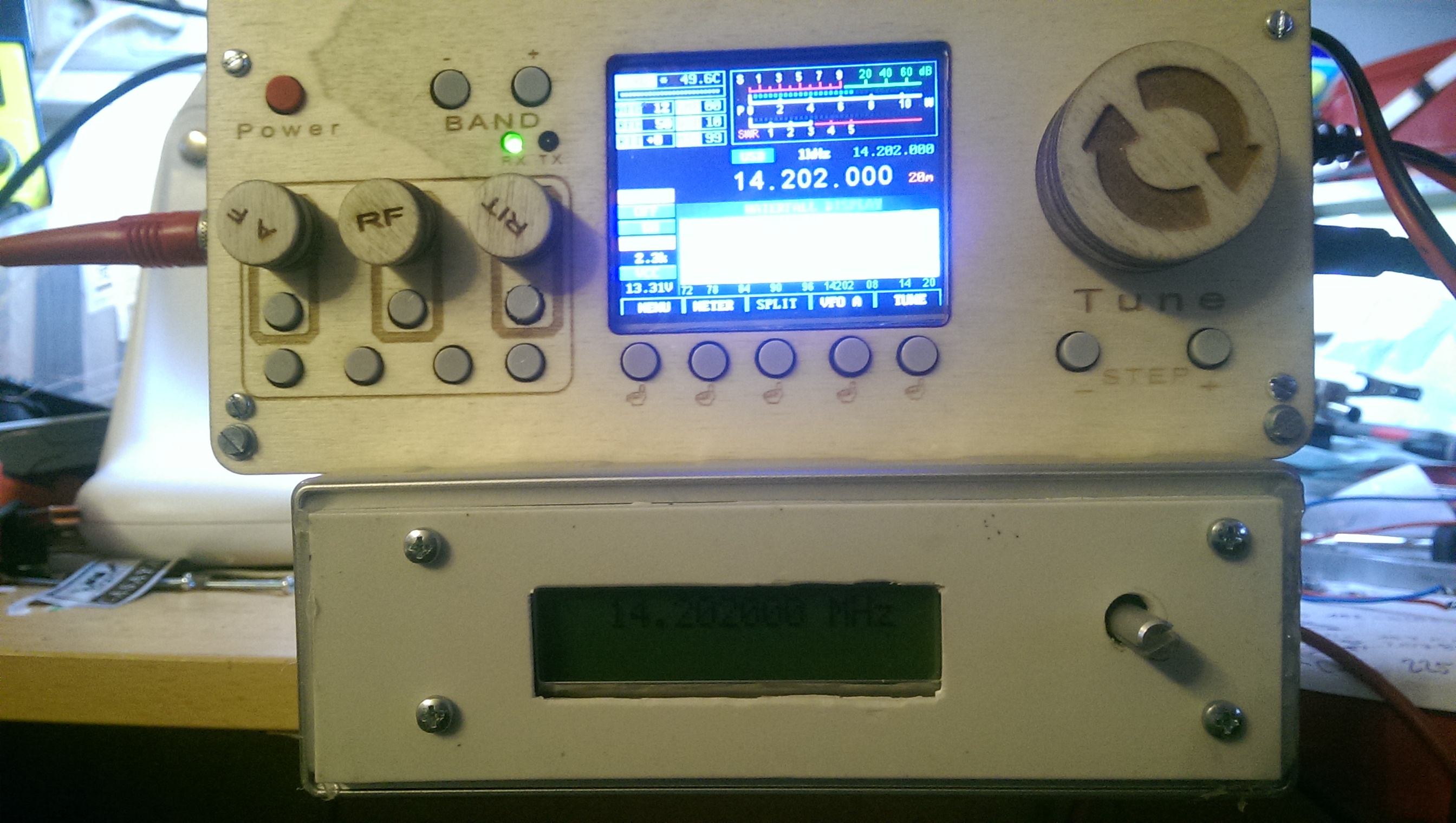

bruche nochmal einen Rat. ab dem 20m Band Belegt das Signal vom Referenz SI das ganze Scope.
liegt das nur an den Filtern oder wo kann Ich da noch weiter suchen.

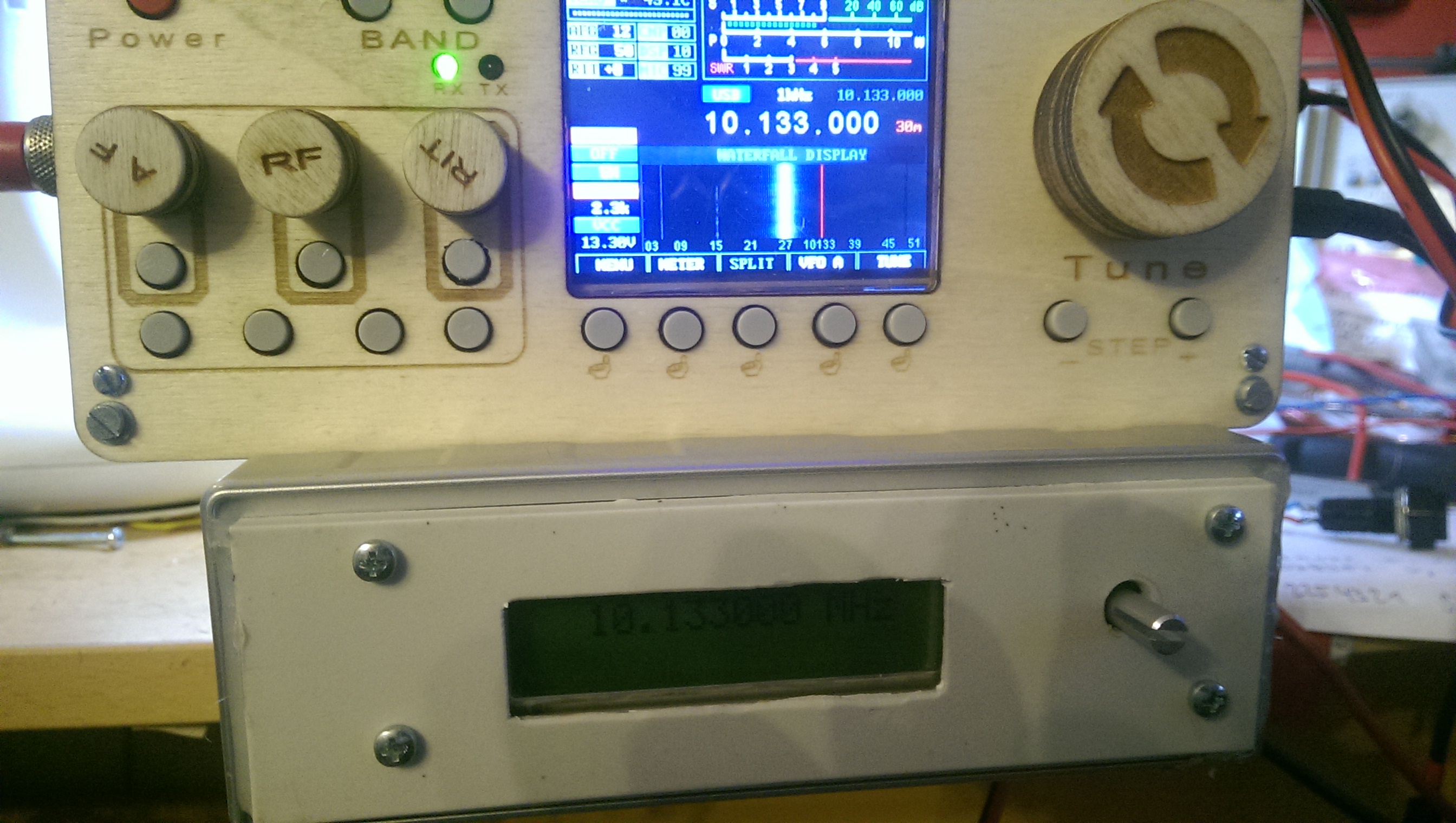

Hier häng Ich mal das Bild ok an:
|
|
|
|
DO5SMC
OM_nicht_I40
Neuling
Offline
Posts: 48
|
|
Re:mcHF - derzeitiger Status
« Reply #65 on: 06. July 2015, 20:05:09 »
|
|
Nicht ok
|
|
|
|
DF8OE
Administrator
Offline
Posts: 6268
Stellvertr. OVV I40, Jugend / Nachwuchsreferent
|
|
Re:mcHF - derzeitiger Status
« Reply #66 on: 06. July 2015, 23:03:47 »
|
|
Das sieht so aus als wenn I/Q-Phase und I/Q Gain noch nicht abgeglichen sind...
Einen Abgleich-Workshop machen wir auch noch, da der Abgleich nicht einfach ist - vor allem nicht einfach zu erklären. Selbst ich habe da einige Tage für gebraucht, bevor ich verstanden habe, in welcher Reihenfolge man was machen muss.
Es liegt an Exemplarstreuungen, wie stark man "danebenliegt". Die einen liegen gar nicht daneben, andere deutlich mehr...
vy 73 de
Andreas
PS:
Wie sieht denn das Ganze aus, wenn Du statt auf Wasserfall auf Spektrum schaltest?
|
| « Last Edit: 07. July 2015, 08:17:00 by DF8OE » |
Logged
|
Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE
-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<
|
|
|
|
|
DO5SMC
OM_nicht_I40
Neuling
Offline
Posts: 48
|
|
Re:mcHF - derzeitiger Status
« Reply #68 on: 07. July 2015, 18:06:57 »
|
|
Dann is ja erst mal gut. Kann man das einstellen sich vorher schon mal nachlesen ? Sonst warte Ich bis zum Justage-Workshop.
Im Spektrum muß Ich das nochmal testen.
Stefan
|
|
Logged
|
|
|
|
|
|
DO5SMC
OM_nicht_I40
Neuling
Offline
Posts: 48
|
|
Re:mcHF - derzeitiger Status
« Reply #70 on: 07. July 2015, 20:54:59 »
|
|
Hallo Andreas,
Sobald die Spectrum Anzeige einmal an war gehts auch im Wasserfall . Wenn der Apparat aber aus war ist das selbe wieder. Wenn es geht hab Ich auch wieder Empfang auf 15m z.B.
73
Stefan
|
| « Last Edit: 07. July 2015, 20:55:48 by DO5SMC » |
Logged
|
|
|
|
DF8OE
Administrator
Offline
Posts: 6268
Stellvertr. OVV I40, Jugend / Nachwuchsreferent
|
|
Re:mcHF - derzeitiger Status
« Reply #71 on: 08. July 2015, 07:20:21 »
|
|
Hallo Stefan,
das ist einerseites unschön, weil es da noch keine bekannte Lösung zur Behebung gibt. Andererseits ist es sehr schön, weil wir dann wohl die ersten sind, die eine Lösung finden werden...
Das Phänomen ist schon bei einem einzigen anderen OM aufgetreten. Der hat aber so wenig Erfahrung in Forensik, dass er aufgegeben hat. Und Clint, der da mahe Aussichten auf Erfolg hätte, hat das Phänomen bislang noch nie zu Gesicht bekommen...
Ich vermute, es ist ein AGC-Problem, dessen Ursache irgendwo "um den Audiocodec herum" liegt. Ich werde mich mal in einer ruhigen Stunde vor die Schaltung setzen und ein paar Scenarien durchspielen, dann melde ich mich nochmal. Es wäre jetzt sehr wichtig, dass wir die Ursache reproduzierbar beheben können
vy 73 de
Andreas
|
|
Logged
|
Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE
-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<
|
|
|
DO5SMC
OM_nicht_I40
Neuling
Offline
Posts: 48
|
|
Re:mcHF - derzeitiger Status
« Reply #72 on: 08. July 2015, 12:56:04 »
|
|
Hallo Andreas,
Das das ist Gut. Ich werde mal alles was zum Codec gehört prüfen evt. Habe Irgend ein Teil Falsch oder sowas . Wenn nicht dann hoffe Ich das Dir eine Idee kommt.
Stefan
|
|
Logged
|
|
|
|
DO1GHB
OM_nicht_I40
Neuling
Offline
Posts: 1
nicht I40
|
|
Re:mcHF - derzeitiger Status
« Reply #73 on: 17. July 2015, 18:11:58 »
|
|
Hallo Leute,
nach vielem hin und her ( kalter Lötstelle an der Mini-USB Buchse... )
ist auch meiner, erst RX-Seitig, zum Leben erwacht
Beim Bootloader aufspielen habe ich anstelle eines Schalters, Pin 1 und 19 der 30-er Steckerleiste verbunden. Zusätzlich ist diese Brücke erforderlich um die einzelnen Versorgungsspannungen, ohne das UI-Board aufzustecken, zu prüfen.
So... Jetzt noch die BPF's und dann bin ich gespannt
PS. was muss man außer "Join..." tun, um in die Yahoo-Gruppe zu kommen?
Glücklicherweise habe ich im Forum die Firmware zu Download gefunden...
Vielen Dank für den indirekten Support
73 de
DO1GHB
|
|
Logged
|
|
|
|
|
|
|
|
|
