Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #195 on: 24. September 2023, 19:05:37 »
|
|
Hallo Olli,
Löt mal den U6 aus und geb mit einem externen Netzteil 3,3V am Pluspol von C54 mit Strombegrenzung ein.
Und wenn dann immer noch kein Kurzschluß vorhanden ist  , dann halt alle Bauteile die an der 3.3V Leitung
liegen ablöten.#
Oder mit einer guten Lupe alle entsprechenden Lötstellen kontrollieren.
Die Abstände sind teilweise sehr gering und Kurzschlüsse vorprogrammiert.
|
|
 Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
Olli
noch länger dabei
Offline
Posts: 184
Ich liebe dieses Forum!
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #196 on: 24. September 2023, 19:10:43 »
|
|
U6 ist schon lange raus.
Ich weis ja nicht ob der STM32xxx wirklich einer ist oder en fake oder sonst was.
Der kommt von ALI.
|
|
Logged
|
Phantasie ist wichtiger als Wissen, denn Wissen ist begrenzt 73 mfg olli
|
|
|
Steven
alter Hase
Offline
Posts: 313
--
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #197 on: 24. September 2023, 19:14:09 »
|
|
Meiner ist auch von Ali
prüfe alle Beinchen und ob alles richtig verbaut ist, ich durfte übrigens auch alle Cs auslöten um dann festzustellen das mein ADuM um 180° verdreht drinnen ist
|
| « Last Edit: 24. September 2023, 19:40:02 by Steven » |
Logged
|
alle Angaben wie immer ohne Gewähr!!
73
|
|
|
|
|
Steven
alter Hase
Offline
Posts: 313
--
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #199 on: 24. September 2023, 19:32:27 »
|
|
Ich kann jetzt nicht nachsehen, aber die kante mit Pin 1 sollte abgeflacht sein
73
|
|
Logged
|
alle Angaben wie immer ohne Gewähr!!
73
|
|
|
Steven
alter Hase
Offline
Posts: 313
--
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #200 on: 24. September 2023, 19:42:38 »
|
|
Wichtig ist das dort ein V steht und kein Y, wenn das exakt der IC ist wie auf dem Bild ist der der richtige
|
|
Logged
|
alle Angaben wie immer ohne Gewähr!!
73
|
|
|
Olli
noch länger dabei
Offline
Posts: 184
Ich liebe dieses Forum!
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #201 on: 24. September 2023, 19:50:14 »
|
|
So steht es da xxxVIT6
Beim Adum mein ich den Strich auf der Platine in der nähe von dem C 85
Da ist bei mir Pin 1
Der Adum hat ja ein punkt an pin 1
|
|
Logged
|
Phantasie ist wichtiger als Wissen, denn Wissen ist begrenzt 73 mfg olli
|
|
|
Steven
alter Hase
Offline
Posts: 313
--
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #202 on: 24. September 2023, 19:52:48 »
|
|
So steht es da xxxVIT6
Beim Adum mein ich den Strich auf der Platine in der nähe von dem C 85
Da ist bei mir Pin 1
Der Adum hat ja ein punkt an pin 1
|
|
Dann wird er richtig drin sein, aber auch am ADUM wue beim STM liegen 3.3v und GND nebeneinander, prüfe also alles nach ob da wo ne Lötbrücke ist
EDIT: vom STM32H743VIT6 gibt es kein Rev 6 ! nur Rev V und Rev Y
im Wolf muss Rev V
|
| « Last Edit: 24. September 2023, 20:27:31 by Steven » |
Logged
|
alle Angaben wie immer ohne Gewähr!!
73
|
|
|
Olli
noch länger dabei
Offline
Posts: 184
Ich liebe dieses Forum!
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #203 on: 25. September 2023, 04:25:41 »
|
|
Wenn der stm32 im link der richtige ist werde ich mir einen neuen bei lcsc bestellen
Und dann schauen wir mal. Was anderes fällt mir im Augenblick nicht ein
|
|
Logged
|
Phantasie ist wichtiger als Wissen, denn Wissen ist begrenzt 73 mfg olli
|
|
|
Steven
alter Hase
Offline
Posts: 313
--
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #204 on: 25. September 2023, 04:27:35 »
|
|
Wenn der stm32 im link der richtige ist werde ich mir einen neuen bei lcsc bestellen
Und dann schauen wir mal. Was anderes fällt mir im Augenblick nicht ein
|
|
prüfe alle relevanten Bauteile und Pins auf Lötbrücken
|
| « Last Edit: 25. September 2023, 07:53:53 by Steven » |
Logged
|
alle Angaben wie immer ohne Gewähr!!
73
|
|
|
Olli
noch länger dabei
Offline
Posts: 184
Ich liebe dieses Forum!
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #205 on: 25. September 2023, 13:45:13 »
|
|
Ja der war richtig rum. Ich hab in gestern ausgelotet und mal mit Spannung versorgt. Ich hatte den Strom vom Netzteil begrenzt. Der zieht soviel Strom wie man in läst. Ich besorge mir ein neuen bei Lcsc und dann hoffe ich das es kein fake ist .Und wenn man die Versorgungspsnnung pins gegen Masse mist ist der Widerstand unter 0,6 ohm.
|
|
Logged
|
Phantasie ist wichtiger als Wissen, denn Wissen ist begrenzt 73 mfg olli
|
|
|
DC4YN
alter Hase
Offline
Posts: 434
Stress ist alles, was nicht Kaffeepause ist....
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #206 on: 25. September 2023, 14:01:39 »
|
|
hallo Olli
Bevor du dem STM auslötest, kontrolliere mal alle Tantal die an der 3,3V Leitung liegen. Vlt. ist da einer verpolt.
Mach mal ein paar gute Fotos vom MB, da wenn man es aufzieht bzw. vergrößert Details erkennen kann und poste sie hier.
Vlt. kann man da schon ein paar Tips geben.
|
|
Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
S58J
schon länger dabei
Offline
Posts: 100
Ich liebe dieses Forum!
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #207 on: 26. September 2023, 08:42:07 »
|
|
Dear all
I follow this discussion with interest. I have sourced my parts from multiple resources (yes, that includes AliExpress ... in my case the LTC2208, DAC5674 and NV7050A are from Ali). I got an idea about soldering and testing sensitive/expensive parts one by one and I would like to know your thoughts on that. For example: providing necessary voltages (and quartz/clocks) to STM32H743VIT and program it. If it is properly identified and programed than I solder the FPGA and do the same (program it).
That idea of course has it consequences: later soldering of QFNs one by one which is super annoying (or I simply don't know the easy way) and especially soldering QFNs with ground pads which I hate the most.
So, what do you think of step by step soldering and testing?
Kind regards
Janez, S58J
|
|
Logged
|
|
|
|
Olli
noch länger dabei
Offline
Posts: 184
Ich liebe dieses Forum!
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #208 on: 26. September 2023, 13:44:06 »
|
|
Ichabe den STM ausgelötet.
Mehr fake geht nicht.
Ich habe mal auf den Spannungs Eingang 3 Volt drauf gegeben.
Die kamen auch auf allen Ausgängen wo eigendlich Masse sein sollen wider raus.Dann habe ich mal die Masse wider angeschlossen
da ist so viel Strom geflossen bis der 3 Volt pin Verglüht ist.
Ich glaube nicht das ich noch mal bei Ali kaufen werde.
|
| « Last Edit: 26. September 2023, 13:46:11 by Olli » |
Logged
|
Phantasie ist wichtiger als Wissen, denn Wissen ist begrenzt 73 mfg olli
|
|
|
Steven
alter Hase
Offline
Posts: 313
--
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #209 on: 26. September 2023, 14:53:02 »
|
|
Ichabe den STM ausgelötet.
Mehr fake geht nicht.
Ich habe mal auf den Spannungs Eingang 3 Volt drauf gegeben.
Die kamen auch auf allen Ausgängen wo eigendlich Masse sein sollen wider raus.Dann habe ich mal die Masse wider angeschlossen
da ist so viel Strom geflossen bis der 3 Volt pin Verglüht ist.
Ich glaube nicht das ich noch mal bei Ali kaufen werde.
|
|

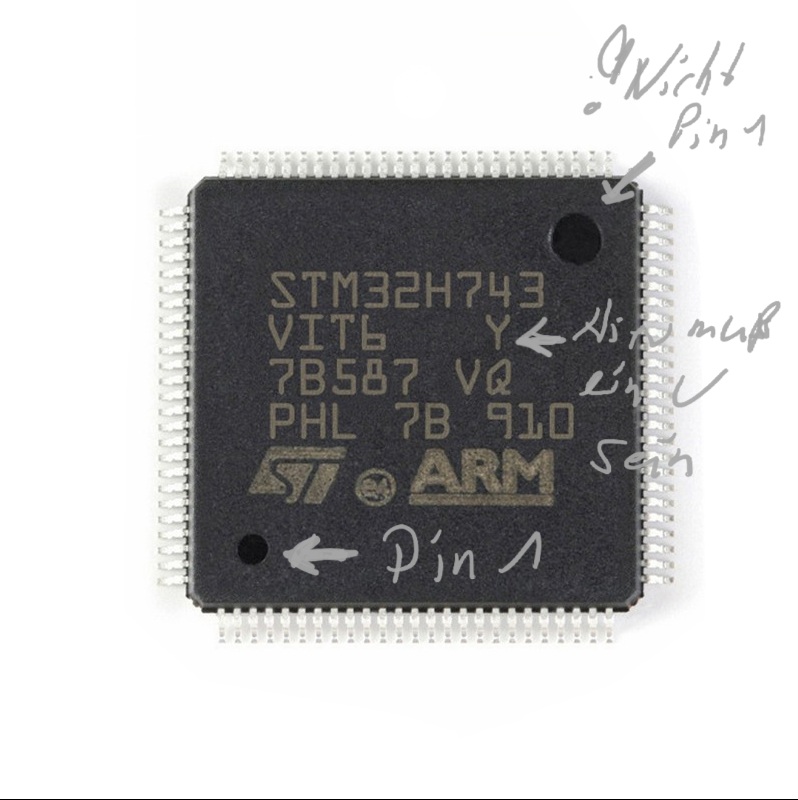

Sende mal ein Foto vom STM32 und wie er verbaut war.
Und bitte das Bild vom STM32 so das man die Kennzeichnung sehen kann.
Und das Bild wie er verbaut war bitte nicht das der IC doch kein Fake war und vielleicht gedreht verbaut war da der IC zwei Markierungen hat mit Punkt, nicht das wenn du einen neuen bekommst den einbaust es zum defekt kommt
gruß
EDIT: Bild eingefügt
|
alle Angaben wie immer ohne Gewähr!!
73
|
|
|
|
|
|
