Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #105 on: 05. March 2022, 17:10:10 »

Hallo OMs

Damit ich nicht wieder ein Bauteil falsch einbaue lieber noch mal eine Rückfragen:

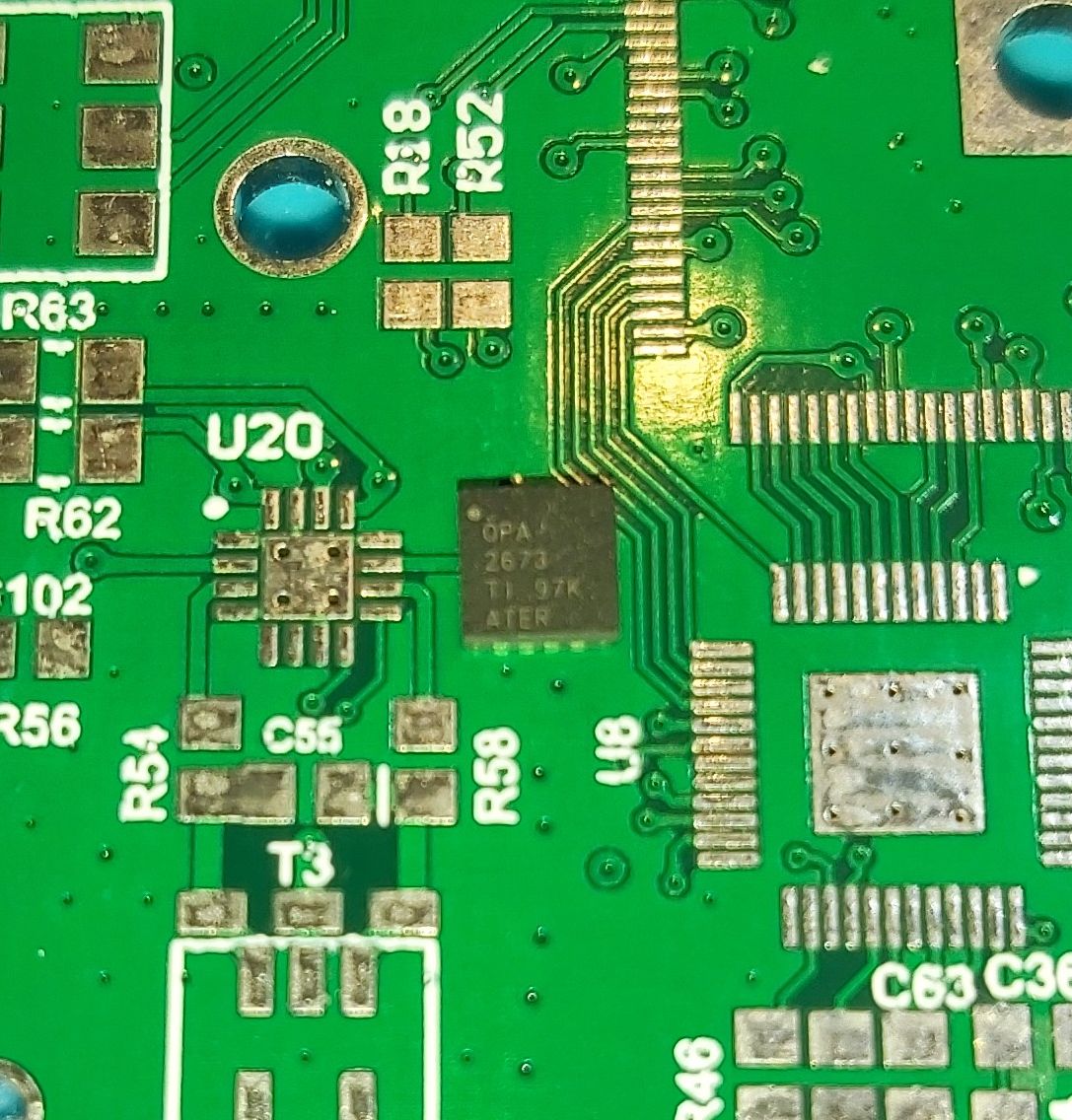

Auf dem U20 OPA2673 ist ein Punkt links oben wenn man die Beschriftung lesen kann.
Ist dann dort die 1? Sprich der muss so wie auf dem Bild eingelötet werden?
Logged

Steven
alter Hase
****

Offline

Posts: 312



--

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #106 on: 05. March 2022, 18:19:49 »

Moin

wo wir gerade beim Fragen sind T4 kann ich diesen nehmen oder TC4-1T https://aliexpress.ru/item/32795916704.html

gruß
Logged

alle Angaben wie immer ohne Gewähr!!
73
DC4YN
alter Hase
****

Offline

Posts: 434



Stress ist alles, was nicht Kaffeepause ist....

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #107 on: 05. March 2022, 18:41:22 »

Hallo,

Quote from: DL4HUF on 05. March 2022, 17:10:10
Hallo OMs

Damit ich nicht wieder ein Bauteil falsch einbaue lieber noch mal eine Rückfragen:
Auf dem U20 OPA2673 ist ein Punkt links oben wenn man die Beschriftung lesen kann.
Ist dann dort die 1? Sprich der muss so wie auf dem Bild eingelötet werden?


Jep, der Punkt auf dem OPA ist der Pin1
Auf der Unterseite hast du nochmals einen Hinweis auf Pin1 abgeschrägte Ecke
OPA

Logged

Stay cool and calm


vy 73


Norbert
DC4YN
alter Hase
****

Offline

Posts: 434



Stress ist alles, was nicht Kaffeepause ist....

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #108 on: 05. March 2022, 18:44:55 »

Hallo Steven,
Hallo miteinander

Quote from: Steven on 05. March 2022, 18:19:49
Moin

wo wir gerade beim Fragen sind T4 kann ich diesen nehmen oder TC4-1T https://aliexpress.ru/item/32795916704.html

gruß

für den TC4-1T hier mal die Bezugsquellen:
Mouser und

Ali

Bei den Transformatoren immer die 50 Ohm Variante nehmen.
Logged

Stay cool and calm


vy 73


Norbert
Steven
alter Hase
****

Offline

Posts: 312



--

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #109 on: 05. March 2022, 19:06:02 »

Quote from: DC4YN on 05. March 2022, 18:44:55
Hallo Steven,
Hallo miteinander

Quote from: Steven on 05. March 2022, 18:19:49
Moin

wo wir gerade beim Fragen sind T4 kann ich diesen nehmen oder TC4-1T https://aliexpress.ru/item/32795916704.html

gruß

für den TC4-1T hier mal die Bezugsquellen:
Mouser und

Ali

Bei den Transformatoren immer die 50 Ohm Variante nehmen.


@Norbert: ich frag nur weil auf dem Board ADT4-6T steht und ich den TC4-1T besorgt hatte mit den angegenen Link bzw über Michael.

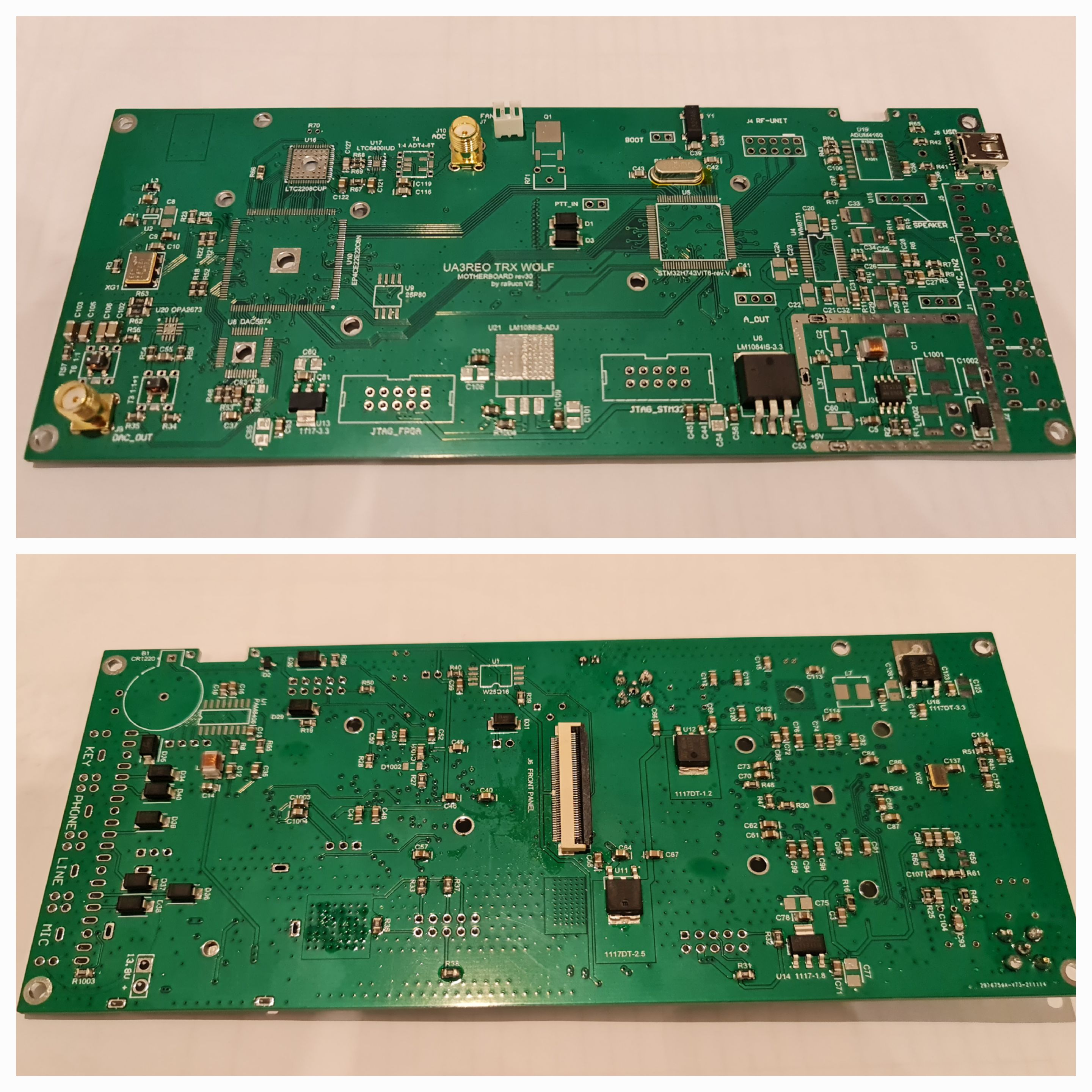

Hab das Mainbord auch fast fertig 95% des Hühnerfutters is druf .. fehlen nur die ICs, wollt aber erst Spannungen testen

gruß


ps ich war heut fleißig
« Last Edit: 05. March 2022, 19:52:53 by Steven »
Logged

alle Angaben wie immer ohne Gewähr!!
73

Steven
alter Hase
****

Offline

Posts: 312



--

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #110 on: 05. March 2022, 20:17:46 »

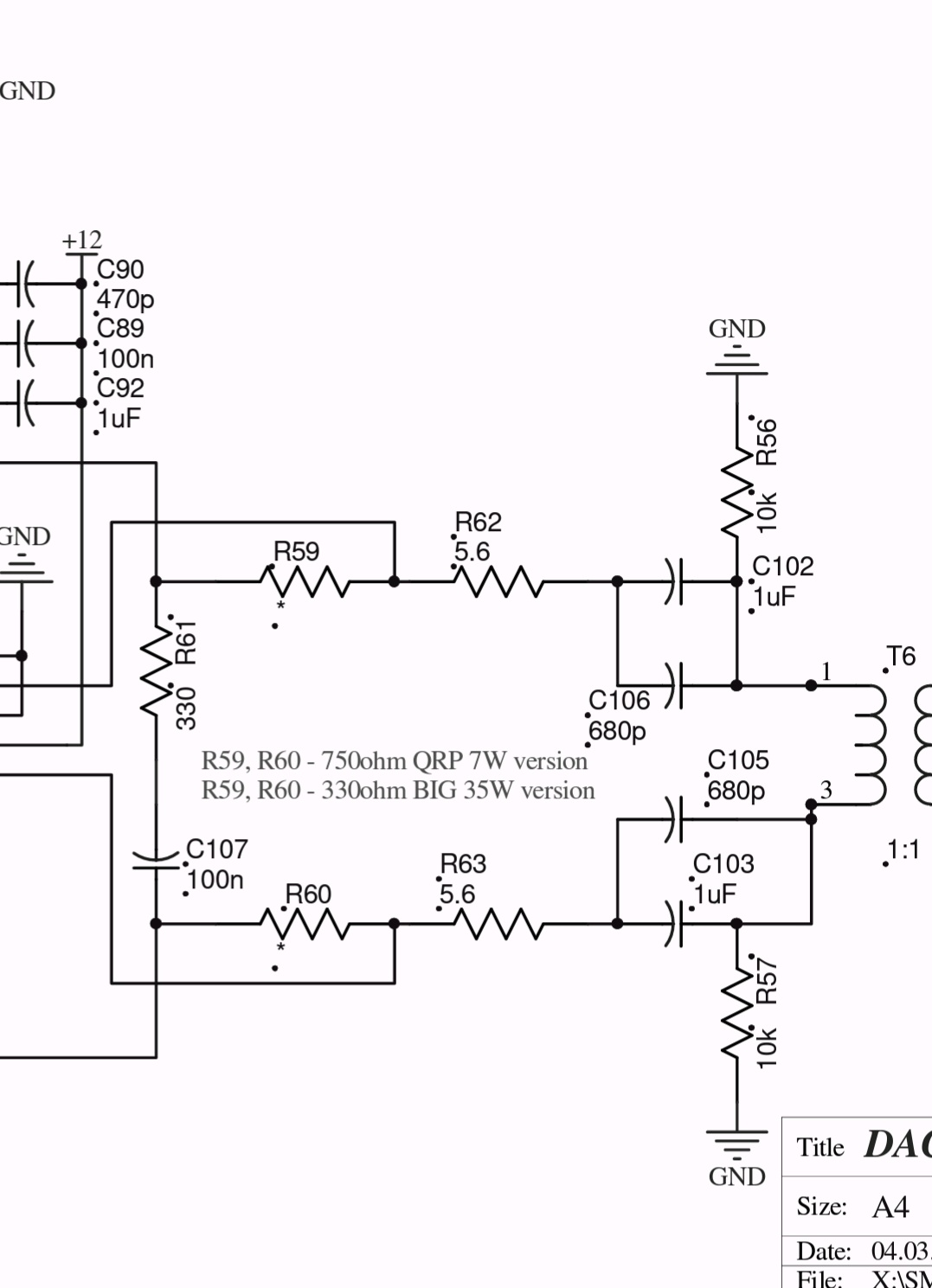

Zu R59 und R60 noch eine Frage ..

die 330R wie für die 35W BIG Version??

Logged

alle Angaben wie immer ohne Gewähr!!
73

DL4HUF
noch länger dabei
***

Offline

Posts: 197



Ich liebe dieses Forum!

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #111 on: 05. March 2022, 20:33:14 »

Zu den Fragen kann ich nichts beitragen.
Wollte nur sagen, dass ich mich dagegen entschieden habe erst das Hühnerfutter zu löten, da dir mir im Weg wären wenn ich die ICs wie U20 usw. per Heißluft löten will.
Da ich wie vorgeschlagen das mit vorgeheizter Platiene machen möchte stören auch die Bauelemente auf der Unterseite.
Zum Vorheizen nehme ich so eine 30x30mm Miniheizplatte.
Scheint zu funktionieren
Ich habe im ersten Schritt alle Spannungsregler aufgebaut und getestet.
Dann alles um die CPU, Display, USB und Audio.
CPU, Display und USB laufen
Logged
Steven
alter Hase
****

Offline

Posts: 312



--

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #112 on: 05. March 2022, 21:09:45 »

Hallo Ronald

die ICs abgesehen von U20 wollt ich mit der "Tupfenmethode" löten

dir weiter viel Erfolg, ich hab mich noch nicht getraut es an ein Netzteil anzuschliessen.. muss mir da erst eines leihen wo ich den Strom begrenzen kann .. sicher ist sicher .. aber Freitag hab ich es da, dann schauen wir mal.

73
« Last Edit: 05. March 2022, 21:09:57 by Steven » Logged

alle Angaben wie immer ohne Gewähr!!
73
Michael_K
Urgestein
*****

Offline

Posts: 638



Ich liebe dieses Forum!

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #113 on: 06. March 2022, 09:30:10 »

Hallo,
im neuen Layout der PCB sind ja für die "Umgehung" des ADUM 2 R*s vorgesehen, wenn ich es richtig sehe.
Da ich kein Schema finde, ist es richtig, daß pin 10 mit pin 7 und pin 11 mit pin 6 via 0R verbunden sind?

vy 73 aus Erfurt
Michael_K
Logged
Michael_K
Urgestein
*****

Offline

Posts: 638



Ich liebe dieses Forum!

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #114 on: 06. March 2022, 09:38:25 »

hat sich soeben aus dem Post #102 (Bild) von Steven geklärt.
Ist dort deutlich zu sehen.

Danke
Michael_K
Logged
DC4YN
alter Hase
****

Offline

Posts: 434



Stress ist alles, was nicht Kaffeepause ist....

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #115 on: 06. March 2022, 09:55:17 »

Hallo Michael

Schau mal hier:
Schaltplan
Dort habe ich den neuen Schaltplan hinterlegt.
« Last Edit: 06. March 2022, 09:57:06 by DC4YN » Logged

Stay cool and calm


vy 73


Norbert
Steven
alter Hase
****

Offline

Posts: 312



--

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #116 on: 06. March 2022, 09:56:28 »

Quote from: Michael_K on 06. March 2022, 09:38:25
hat sich soeben aus dem Post #102 (Bild) von Steven geklärt.
Ist dort deutlich zu sehen.

Danke
Michael_K

Hallo Michael, damit kannst du den ADUM "brücken" .. schau mal in de Schaltplan den Norbert gestern online gestellt hat.

Andere Frage, es ist richtig das einige Tantals falsch herum eingebaut werden?? C77,C78,C125,C126 ??

gruß
Logged

alle Angaben wie immer ohne Gewähr!!
73
DC4YN
alter Hase
****

Offline

Posts: 434



Stress ist alles, was nicht Kaffeepause ist....

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #117 on: 06. March 2022, 10:00:30 »

nööö.

Das ist ein Fehler im Schaltplan.

Also Polarität beachten.!!!!!!

Betrifft C80 und C85
              C77 und C75
              C125 und C126



Ich schau nochmal drüber, ob noch ein paar "Fußangeln" drin sind
« Last Edit: 06. March 2022, 10:05:20 by DC4YN » Logged

Stay cool and calm


vy 73


Norbert
Steven
alter Hase
****

Offline

Posts: 312



--

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #118 on: 06. March 2022, 10:02:51 »

Quote from: DC4YN on 06. March 2022, 10:00:30
nööö.

Das ist ein Fehler im Schaltplan.

Also Polarität beachten.!!!!!!

ahh ok..  ich kann es leider nicht genau erkennen auf meinen Handy.. könnte ja auch eine negative Spannung sein .. waren da bis auf die 4 noch welche?

gruß

« Last Edit: 06. March 2022, 10:03:58 by Steven » Logged

alle Angaben wie immer ohne Gewähr!!
73
DC4YN
alter Hase
****

Offline

Posts: 434



Stress ist alles, was nicht Kaffeepause ist....

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #119 on: 06. March 2022, 10:09:00 »

Hallo Steven


Quote from: Steven on 05. March 2022, 20:17:46
Zu R59 und R60 noch eine Frage ..

die 330R wie für die 35W BIG Version??



Für die R62 und R63 5,6Ohm
und      R59 und R60 sind unbestück (100Watt Version
Logged

Stay cool and calm


vy 73


Norbert
