Author
|
Topic: Mainboard- Bauteile, Fragen, Hinweise.... (Read 39957 times)
|
|
Michael_K
Urgestein
 Offline
Posts: 638
Ich liebe dieses Forum!
|
 |
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #90 on: 21. February 2022, 07:36:58 »
|
|
Hallo und Guten Morgen,
jetzt ist wirklich "guter Rat - teuer".
An der 3V3-Leitung hängen jetzt nur noch 2 Bauteile dran: der STM und der 45-polige FPC-Verbinder.
STM wirklich "durchgeschossen? - Ursache unklar oder ein internes (im Bauteil) Kontaktproblem des FPC? Wie hoch ist die Wahrscheinlichleit für das Eine oder das Andere?
Die FPC hätte ich noch als Ersatz, den STM nicht.
Zu guter letzt habe ich noch eine "nackte" MB-PCB - kompletter Neuaufbau.
Eine richtige Meinung habe ich derzeit nicht.
Das zur "Lage".
vy 73 aus Erfurt
Michael_K
|
|
 Logged
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #91 on: 21. February 2022, 14:31:51 »
|
|
Ich glaube der Ursache ein Stück näher gekommen zu sein.
Ich glaube es kaum: Fehlbestückung !!
Statt C100, da fehlt der Bestückungsaufdruck, hatte ich 24R eingelötet; stimmt auch mit den Widerstandsmessungen überein, nachdem auch der STM und FPC ausgelötet waren.
Jetzt sind es noch (!!) 100 Ohm zwischen 3V3 und GND.
Wie blöd war ich bloß. Na ja, wenigstens ein Ansatz; vielleicht erklärt das auch die relativ hohe Stromaufnahme (135mA) ohne FPGA, LTCs usw.
Dann will ich mal ...
vy 73 aus Erfurt
Michael_K
|
|
Logged
|
|
|
|
DL4HUF
noch länger dabei
Offline
Posts: 197
Ich liebe dieses Forum!
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #92 on: 21. February 2022, 17:55:08 »
|
|
An manchen Stellen ist der Bestückungsaufdruck sehr weit weg von den dazugehörigen Pins, wärend neben den Pins der Aufdruck für etwas anderes steht.
Viel Erfolg Ronald
|
|
Logged
|
|
|
|
DL4HUF
noch länger dabei
Offline
Posts: 197
Ich liebe dieses Forum!
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #93 on: 23. February 2022, 21:39:02 »
|
|
Kleine Erfolgsmeldung
Heute neue CPU aus CN angekommen und eingebaut, er lebt schon etwas.
Ohne CPU, nur mit dem Rest ca. 45mA bei 5V hinter L37 eingespeist.
Mit CPU unprogrammiert ca. 60mA
Mit CPU und Boot-Jumper ca. 120mA !
Beide Quarze schingen ohne Programmierung nicht.
Programmierung mit STM32Cube und selbstgebautem ST-Link (aus Bluepill) da der gekaufte ST-Link-V2-Clone nicht funktioniert (keine Seriennummer) problemlos.
Nach der Programmierung schingen beide Quarze.
Strom steigt beim Einschalten kurz über 200mA und fällt dann auf 130mA.
Jetzt fehlt mir noch L1 und dann kann ich hoffentlich schon mal was auf dem Display sehen.
|
|
Logged
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #94 on: 24. February 2022, 10:49:45 »
|
|
Hallo, die Stromwerte kann ich vom Prinzip her bestätigen (+ - ein paar mA). Meine ware ja mit angschlossenem Display 3.5" Modul.
Bei mir hat es mit dem "Abrauchen" offensichtlich AUCH die CPU mit erwischt. Also neu beschaffen.
@Norbert: spätestens morgen bekommst Du eine PN bzgl. Deines Vorschlages.
vy 73 aus Erfurt
Michael_K
|
|
Logged
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....STM32 Versionen
« Reply #95 on: 24. February 2022, 11:33:01 »
|
|
Hallo,
im Zusammenhang mit der neuen Beschaffung eines STM32 habe ich folgende Frage:
Bei ebay wird ein Prozessor STM32H743VIT6-052 angeboten.
Kennt jemand den Unterschied zum STM32H743VIT6 rev. V?
Ist der "neue" auch nutzbar?
vy 73 aus Erfurt
Michael_K
|
|
Logged
|
|
|
|
DL4HUF
noch länger dabei
Offline
Posts: 197
Ich liebe dieses Forum!
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #96 on: 24. February 2022, 11:59:09 »
|
|
Also wenn das aus https://www.ebay.de/itm/174779402559
ist, ist auf dem verwendetem 4. Foto eindeutig eine Revision V zu sehen.
Der wäre dann wohl verwendbar.
Keine Ahnung was die neue Bezeichnung bedeuten soll.
Ich habe meine Ersatz-CPU von hier https://de.aliexpress.com/item/33000333393.html und auch extra noch mal dazugeschrieben dass es die "V"-Revision wie vom Bild sein soll.
|
|
|
|
Steven
alter Hase
Offline
Posts: 312
--
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #97 on: 24. February 2022, 12:59:04 »
|
|
Moin
laut Datenblatt gibt es noch eine Rev Y .. diese unterscheidet sich in der elektrischen charakteristik. Die Daten zu beiden Revisionen sind seperat im Datenblatt aufgeführt.
Die Daten für Rev Y starten aus Seite 104-208, die für Rev V ab 209-320  definitiv zu viel um zu sagen da und da ist der unterschied.
Ich persönlich würde -052 für den DateCode halten in der Angabe, dieser ist bein STM32H763VIT6 dreistellig YWW ich weiß aber jetzt nicht wie genau dieser sich aufbaut.
Eine Frage/Hinweis am Verkäufer wäre da der beste Ratschlag so wie Dl4HUF es geschrieben hatte
gruß
|
alle Angaben wie immer ohne Gewähr!!
73
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #98 on: 24. February 2022, 13:08:31 »
|
|
Danke Euch
73
Michael_K
|
|
Logged
|
|
|
|
|
|
DL4HUF
noch länger dabei
Offline
Posts: 197
Ich liebe dieses Forum!
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #100 on: 02. March 2022, 20:40:19 »
|
|
Weitere Lebenszeichen von meinem Wolf.
Motherboard mit Display vereinigt und man kann etwas sehen
"Bus error" läuft bis 255 und danach kommt der normale Bildschirm.
Stromaufnahme ca. 300mA bei 12V.
Beim Anschluss des USB an den PC werden 2x Serial und 1x Audio erkannt.
Die Frequenzeinstellung ist noch etwas merkwürdig.
Sowohl am kleinen als auch am großen Encoder steigt die Frequenz gegen den Uhrzeigersinn.
Am großen leicht zu ändern durch vertauschen der Signale A/B.
Aber die 1Hz-Stelle lässt sich nicht einstellen. Beim schnell drehen wechselt die zwar auch zufällig, geht aber beim langsam drehen auf 0 zurück und die 10Hz-Stelle kann man einstellen (CW). Das ist aber sicher ein Thema für später...
Jetzt fehlt der FPGA, eben wurde meine Bestellung für 53€ wieder stormiert
Neu Besfellung für 89€ ausgelöst
|
|
Logged
|
|
|
|
DC4YN
alter Hase
Offline
Posts: 431
Stress ist alles, was nicht Kaffeepause ist....
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #101 on: 02. March 2022, 22:01:34 »
|
|
Hallo Ronald,
super  .
Also die Einstellungen für die Encoder kannst du hier einstellen:
Erst Taste "Menu" drücken, dann erschein das Menu für die versch. Einstellungen.
Durch nochmaliges langes Drücken der Menütaste der kommt man ins Kalibrierungsmenu:
Kalibrierung [erscheint durch langes Drücken der MENU-Taste im Einstellungsmenü]
Encoder invert - Kehrt die Rotation des Haupt-Encoders um
Encoder2 invert - Drehrichtung des zusätzlichen Encoders umkehren
Encoder entprellt - Zeit der Entprellung der Kontakte des Hauptgebers
Entprellung Encoder2 - Zeit der Entprellung der Kontakte des zusätzlichen Encoders
Encoder slow rate - Verzögerungsrate des Haupt-Encoders
Encoder bei Fallen - Der Encoder wird nur getriggert, wenn der Pegel A fällt
Encoder-Beschleunigung - Die Encoder-Beschleunigung bei höheren Rotationsgeschwindigkeiten
HF-Einheitentyp - HF-Einheitentyp (QRP / BIG)
das hilft dir erstmal weiter.
|
|
Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
Steven
alter Hase
Offline
Posts: 312
--
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #102 on: 04. March 2022, 10:08:08 »
|
|
Guten Morgen

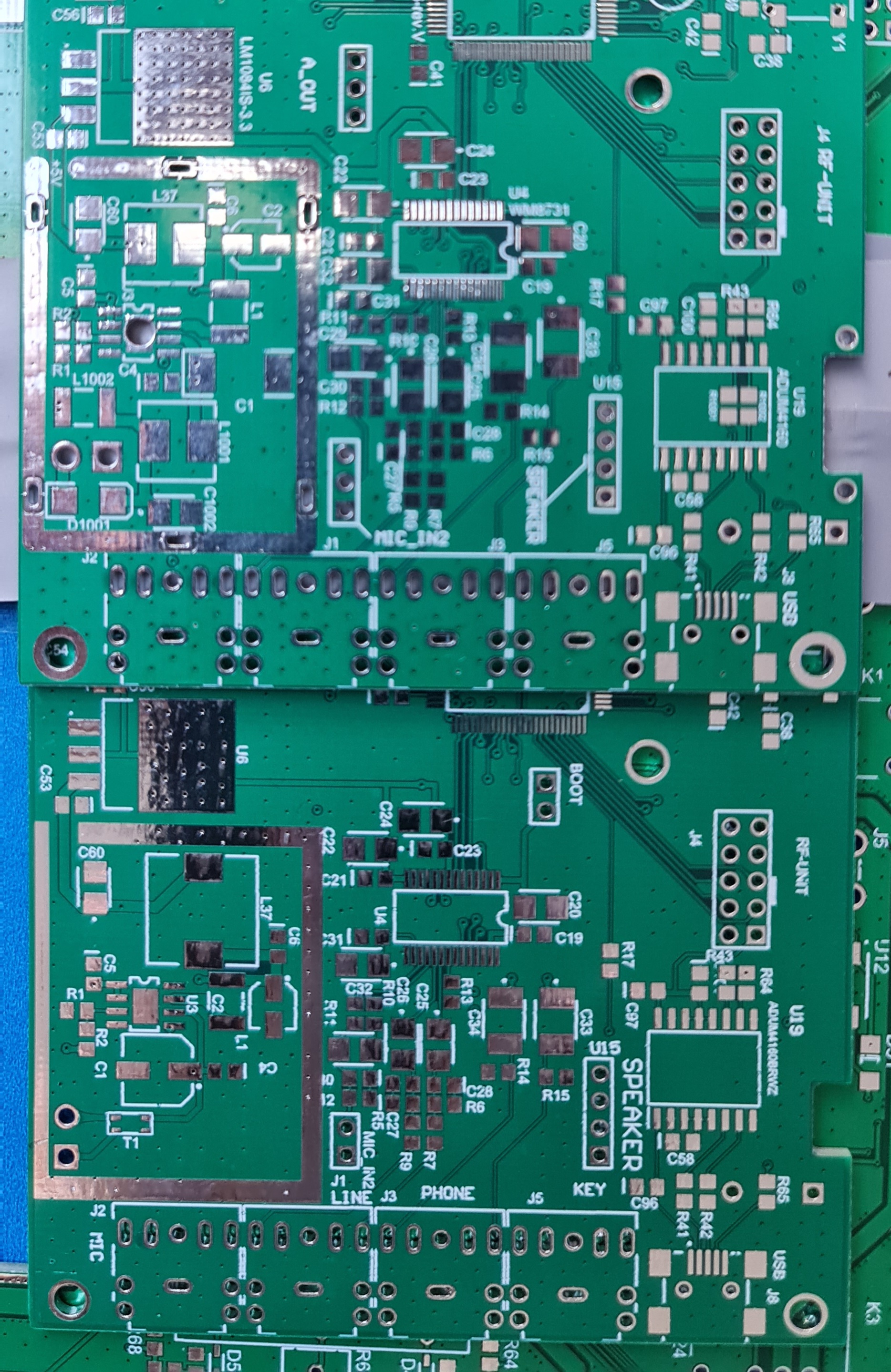

ich such mir gerade die Bauteile fürs Mainboard aus meinen Bestand zusammen und musste feststellen L1001,L1002, C1002 usw hab ich nicht in der BOM, L37, C1 wurde auch verändert und das war bestimmt nicht alles
Weiß wer die neuen Werte? Hat sich bei L37 nur die Bauform geändert?
gruß
ps die vordere Platine ist die neuere Version
|
alle Angaben wie immer ohne Gewähr!!
73
|
|
|
DC4YN
alter Hase
Offline
Posts: 431
Stress ist alles, was nicht Kaffeepause ist....
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #103 on: 04. March 2022, 10:51:24 »
|
|
Hallo miteinander
@Hallo Steven
hier mal die BOM des neuen Mainboards, direkt aus dem Altium-Schaltplan heraus:
BOM-Mainboard neu
Da sollten eigentlich alle Bauteile enthalten sein.
|
| « Last Edit: 04. March 2022, 10:52:04 by DC4YN » |
Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
Steven
alter Hase
Offline
Posts: 312
--
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #104 on: 04. March 2022, 10:55:48 »
|
|
Danke Norbert
dann schau ich mal was ich "neu" benötige
@Norbert: Magst mir den Schaltplan als PDF zukommen? und Diode D1002 ist noch ein Rätsel.
Als 7x7 Induktivitäten werde ich folgende nehmen .. hoffe es passt
L-PISA2408 22µ und L-PISA2812 10µ .. hatte eh vergessen 7x7 10uH zu ordern
|
| « Last Edit: 05. March 2022, 20:30:33 by Steven » |
Logged
|
alle Angaben wie immer ohne Gewähr!!
73
|
|
|
|
|
|
