DB5AT
Neuling
 Offline
Posts: 10
|
 |
Re:RF-Platine QRP Versionen
« Reply #15 on: 10. January 2022, 11:25:40 »
|
|
Hallo Michael,

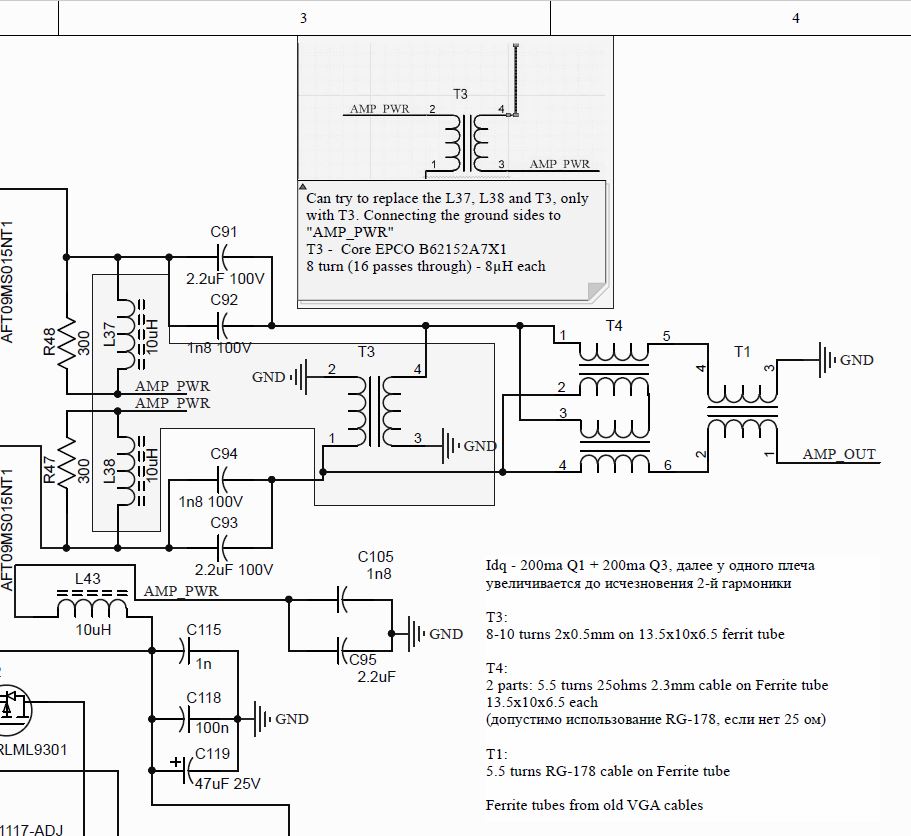

Vielleicht sehen wir uns verschiedene Schaltpläne an und deshalb gibt es einige Missverständnisse. Als Anhang habe ich ein Bild eingefügt, mit dem ich versuchen werde, die Transformatoren zu erklären.
Für T3 habe ich "EPCO B62152A7X1" verwendet, einfach weil ich es hatte und es ziemlich kompakt ist. Und wie ich auf dem Schaltplan geschrieben habe, ist es möglich, die L37 und L38 zu entfernen und anstatt die Masseenden von T3 mit Masse zu verbinden, um sie mit "AMP_PWR" zu verbinden. So vereinen wir die Funktionen von beidem.
Ich habe beide Lösungen ausprobiert und beide funktionieren gut, in der von mir vorgeschlagenen Variante wird etwas Platz gespart und weniger Komponenten verwendet
Sehr wichtig !
T1 und T4 sind mit Koaxialkabel gewickelt.
Das sind die wichtigsten teile.
-T4: es werden 2 Feritröhrchen FB-43-6301 verwendet. Einige russische Kollegen haben Feritröhren von alten VGA-Kabeln verwendet, aber das ist ziemlich undefiniert, welches Material es gibt.
Da sind 5 Wicklungen, verwenden im besten Fall ein 25-Ohm-Koaxialkabel (ich habe kein gehabt und ich habe 2 parallele 50 Ohm verwendet - es ist wichtig, die gleiche Länge zu haben )
-T1: 5 Wicklungen an derselben Ferritröhre (FB-43-6301) mit 50 Ohm Koaxialkabel.
Beim TSWR stimmt alles, persönlich habe ich EPCO B62152-A1-X verwendet
PS: Für das Displayproblem gibt es, wie Norbert schon schrieb, einige Stellen, an denen es gut ist, die Lötstellen zu überprüfen
|
|
|
|
DB5AT
Neuling
Offline
Posts: 10
|
|
Re:RF-Platine QRP Versionen
« Reply #16 on: 10. January 2022, 11:31:43 »
|
|

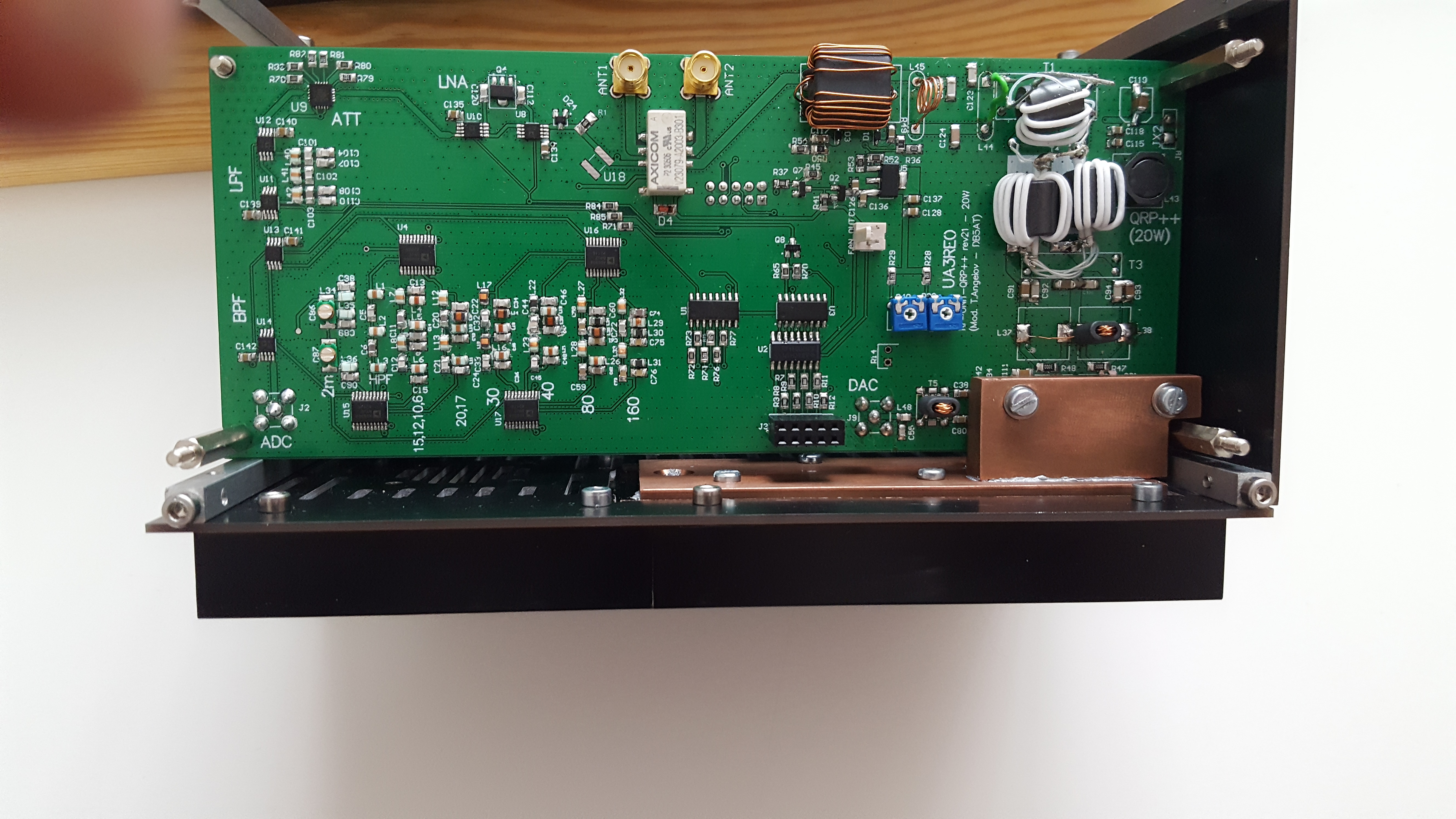

Hier ist auch ein Bild, um meine Erklärungen zu erleichtern.
Dort sieht man auch mein Kühlkonzept.
Ich hoffe, ich habe es verständlich erklärt, lass es mich wissen, wenn etwas nicht klar war
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:RF-Platine QRP Versionen
« Reply #17 on: 10. January 2022, 13:35:30 »
|
|
@Tihomir,
Danke für die ausführlichen Erläuterungen. Das ist eine echte Anleitung zur "konstruktiven" Realisierung.
Werde mir das Ganze noch "verinnerlichen" und die Beschaffung der Ferrittrohre angehen.
Die Koaxkabel gibt es im KOAXSHOP; hoffentlich kleppt es mit den Durchmessern Kabel zu Röhrchen.
vy 73 aus Erfurt
Michael_K
|
|
 Logged
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:RF-Platine QRP Versionen
« Reply #18 on: 10. January 2022, 13:38:06 »
|
|
PS: andere Frage:
die Alu-vierkant-Stäbe, die Di in den Gehäuseecken hast, welche Bezeichnung haben die? (unabhängig von der Länge).
Michael_K
|
|
Logged
|
|
|
|
DB5AT
Neuling
Offline
Posts: 10
|
|
Re:RF-Platine QRP Versionen
« Reply #19 on: 10. January 2022, 14:02:01 »
|
|
Hi das sind 6x6mm Alu. Profil, die Länge ist 100mm.
Diese Profile gefallen mir sehr gut, es ist relativ einfach, darin gewinde zu schneiden.
Meine Gehäuse ist grundsätzlich aus Platinen (normale FR4 und Alu.PCBs (singele side PCBs auf der Aluminiumbasis)) wieder in JLCPCB bestellt gebaut, verschraubt zu den Alu.Profilen.
Es ist eine Art selbstgemachte Shasis (sehr rudimentär).
Ich finde es stabil genug und es sieht am ende gut aus (für mich).

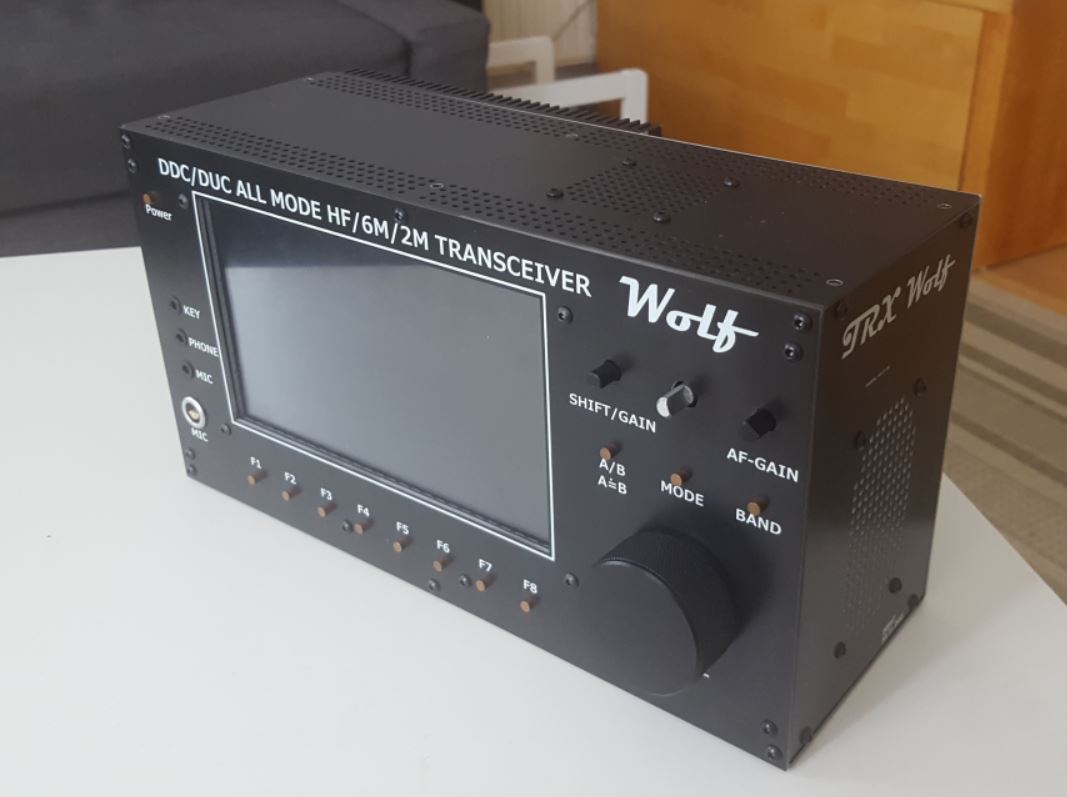

Hier ein weiteres Beispiel für die 7"-Version mit gleicher Gehäusetechnik
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:RF-Platine QRP Versionen
« Reply #20 on: 12. January 2022, 09:40:35 »
|
|
Hallo,
die Teile für die PA-Trafos sollen morgen kommen;
zum evtl. Problem Lötstellen habe ich heute "Termin" im OV; dort hat ein OM "SMD-Augen".
Meine eigentliche Frage: die Funktion des TXRX_COMUTATORs.
Nach Schaltplan (K1 nicht geschalten) ist ANT1 an RX (LNA_in) geschalten, ANT2 an TX (SWR_OUT).
Wird K1 angesteuert (ANT1-2_OUT) ist es umgekehrt.
Bedeutet das 2 Antennen? (1x RX 1x TX) oder wie?
Bitte mal eine Erklärung.
Danke
vy 73 aus Erfurt
Michael_K
|
|
Logged
|
|
|
|
DB5AT
Neuling
Offline
Posts: 10
|
|
Re:RF-Platine QRP Versionen
« Reply #21 on: 12. January 2022, 10:57:56 »
|
|
Hallo Michael,
Um normal zu arbeiten wird ANT1 oder ANT2 verwendet.
Über die GUI kann der Benutzer auswählen, welche Antenne gerade aktiv ist.
Jetzt werden wir die verschiedenen Szenarien durchgehen.
ANT1 ist ausgewählt:
1. RX - ANT1 -> K1 ist wie in der Schaltung gezeigt
2. TX - ANT1 -> K1 auf die andere Position geschaltet wird
ANT2 ist ausgewählt:
3. RX - ANT2 -> K1 auf die andere Position geschaltet wird
4. TX - ANT2 -> K1 ist wie in der Schaltung gezeigt
|
|
Logged
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:RF-Platine QRP Versionen
« Reply #22 on: 12. January 2022, 11:10:52 »
|
|
Danke
73
Michael_K
|
|
Logged
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:RF-Platine QRP Versionen
« Reply #23 on: 13. January 2022, 07:11:56 »
|
|
@Tihomir, Guten Morgen
auf dem Bild der QRP-PA rev. 21 ist L44 nicht bestückt.
Welche Lösung hast Du da gemacht?
vy 73 aus Erfurt
Michael_K
|
|
Logged
|
|
|
|
DB5AT
Neuling
Offline
Posts: 10
|
|
Re:RF-Platine QRP Versionen
« Reply #24 on: 13. January 2022, 07:40:08 »
|
|
Hi Michael,

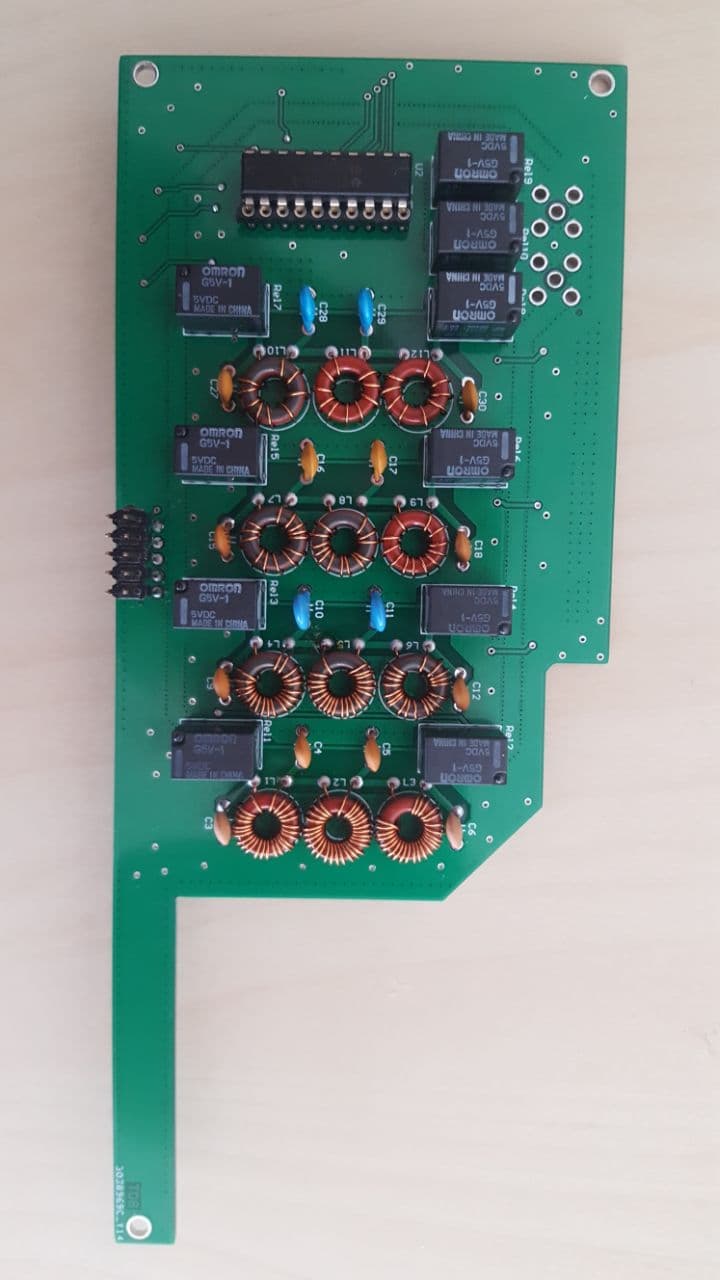

in meiner Konstruktion habe ich eine zusätzliche Platine (LPF-Filter für die HF-Bänder).
Das TX-Signal geht durch die LPF-Platine (auf HF gefiltert und auf VHF nur durch)
Mit dem platzierten L44 konnte ich auf dem 2m-Band nicht genug Leistung bekommen (ich vermute, meine Impedanzanpassung war nicht korrekt).
Mein Rat ist, wenn du die Leistung auf 6 m- und 2 m-Bändern reduziert hast, um ein wenig mit dem L45 und L44 und den Kondensatoren zu spielen (es ist ein langer iterativer Prozess).
Immer noch ist die Impedanzberechnung für mich ein bisschen wie "dunkle Magie"
Schöne Grüße und 73
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:RF-Platine QRP Versionen
« Reply #25 on: 13. January 2022, 07:40:50 »
|
|
und gleich die nächste Frage:
welches 50Ohm-Kabel hast Du verwebdet?
Ich hab's mit RG-178 versucht. Da ist bei 4 Windungen Schluß - Durchmesser des Kabels.
vy 73
Michael_K
|
|
Logged
|
|
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:RF-Platine QRP Versionen
« Reply #27 on: 24. January 2022, 18:44:41 »
|
|
Guten Abend,
kurze Frage:
Gibt es für die RF-unit-qrp rev. 21 (!!) eine separate BOM?
Bei der Bestückung nach html-Hilfe gibt es ja eine Reihe von Änderungen der Bauteilewerte. speziell im Filterbereich.
Die Änderungen realisieren die Nutzung "normgerechter" Werte für L und C, was die Beschaffung erheblich vereinfacht. Dafür Danke.
Mit der Frage geht es mir eigentlich nur um die Vervollständigung meiner Dokumentation.
vy 73 aus Erfurt
Michael_K
|
|
Logged
|
|
|
|
DC4YN
alter Hase
Offline
Posts: 431
Stress ist alles, was nicht Kaffeepause ist....
|
|
Re:RF-Platine QRP Versionen
« Reply #28 on: 24. January 2022, 19:31:05 »
|
|
Hallo Micheal.
Schau mal. Vlt hilft dir das hier weiter
BOM ref21
|
|
Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:RF-Platine QRP Versionen
« Reply #29 on: 25. January 2022, 11:58:47 »
|
|
Danke Norbert, hat geholfen.
Andere Frage:
Hat der Wickelsinn der beiden äußeren Wicklungen des TSWR (je 10 Wdg.) zueinander Einfluß auf die Funktionsweise des SWR?
vy 73
Michael_K
|
|
Logged
|
|
|
|
