Re:RF-Platine QRP Versionen
« Reply #30 on: 25. January 2022, 21:22:50 »

Hallo Michael,

freut mich, dass ich helfen konnte.

Bezüglich der SWR-Messbrücke habe ich noch einen Artikel im Hinterkopf.

Hab mal in meinem Archiv gekramt und vlt gibt er dir die erhoffte Antwort.
schau mal hier

Logged

Stay cool and calm


vy 73


Norbert
Michael_K
Urgestein
*****

Offline

Posts: 638



Ich liebe dieses Forum!

View Profile
Re:RF-Platine QRP Versionen
« Reply #31 on: 26. January 2022, 14:34:02 »

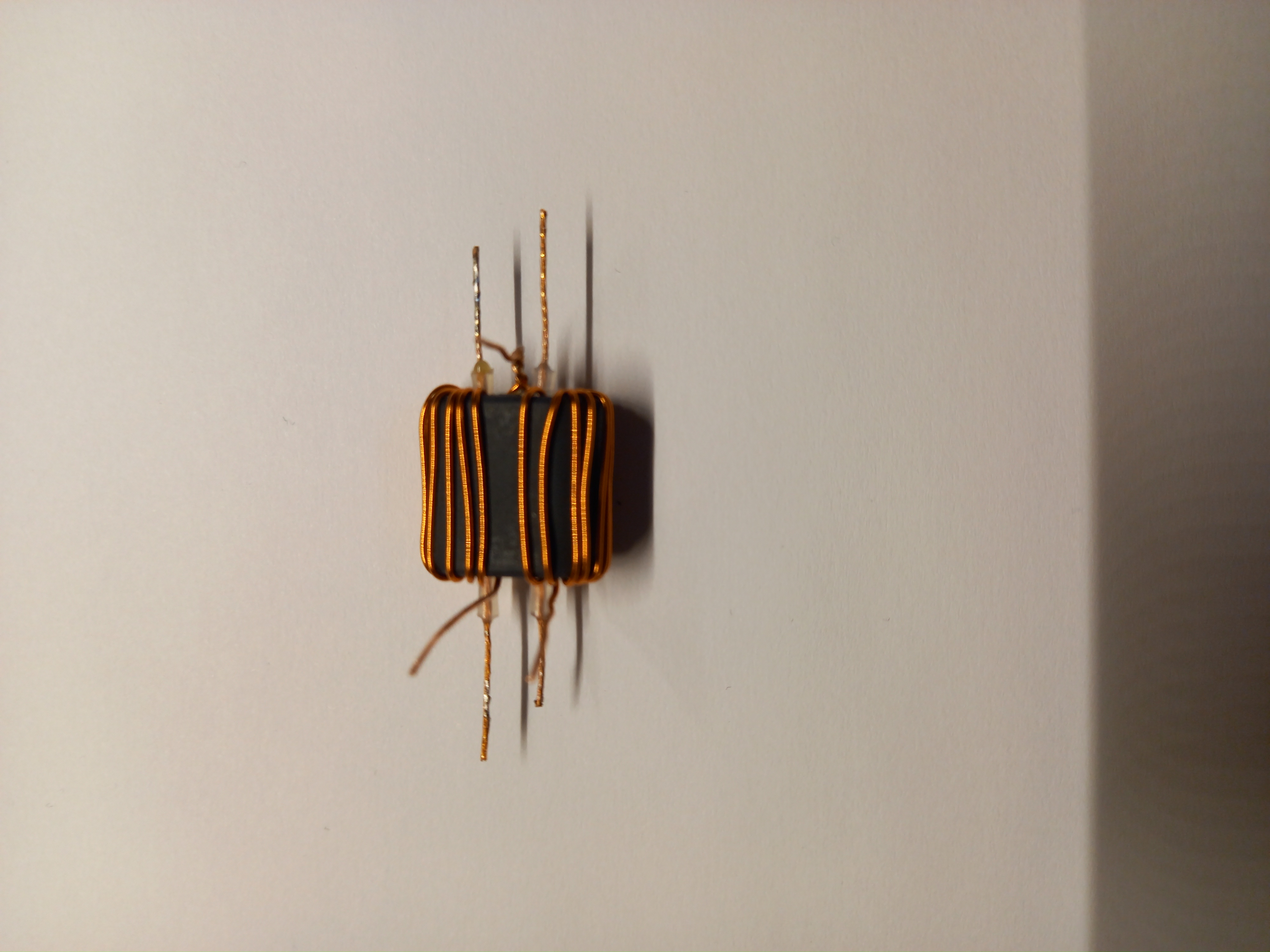

Habe heute mit dem TSWR weiter gemacht.
Hier 2 Fotos dazu:
Logged

Michael_K
Urgestein
*****

Offline

Posts: 638



Ich liebe dieses Forum!

View Profile
Re:RF-Platine QRP Versionen
« Reply #32 on: 26. January 2022, 14:35:47 »

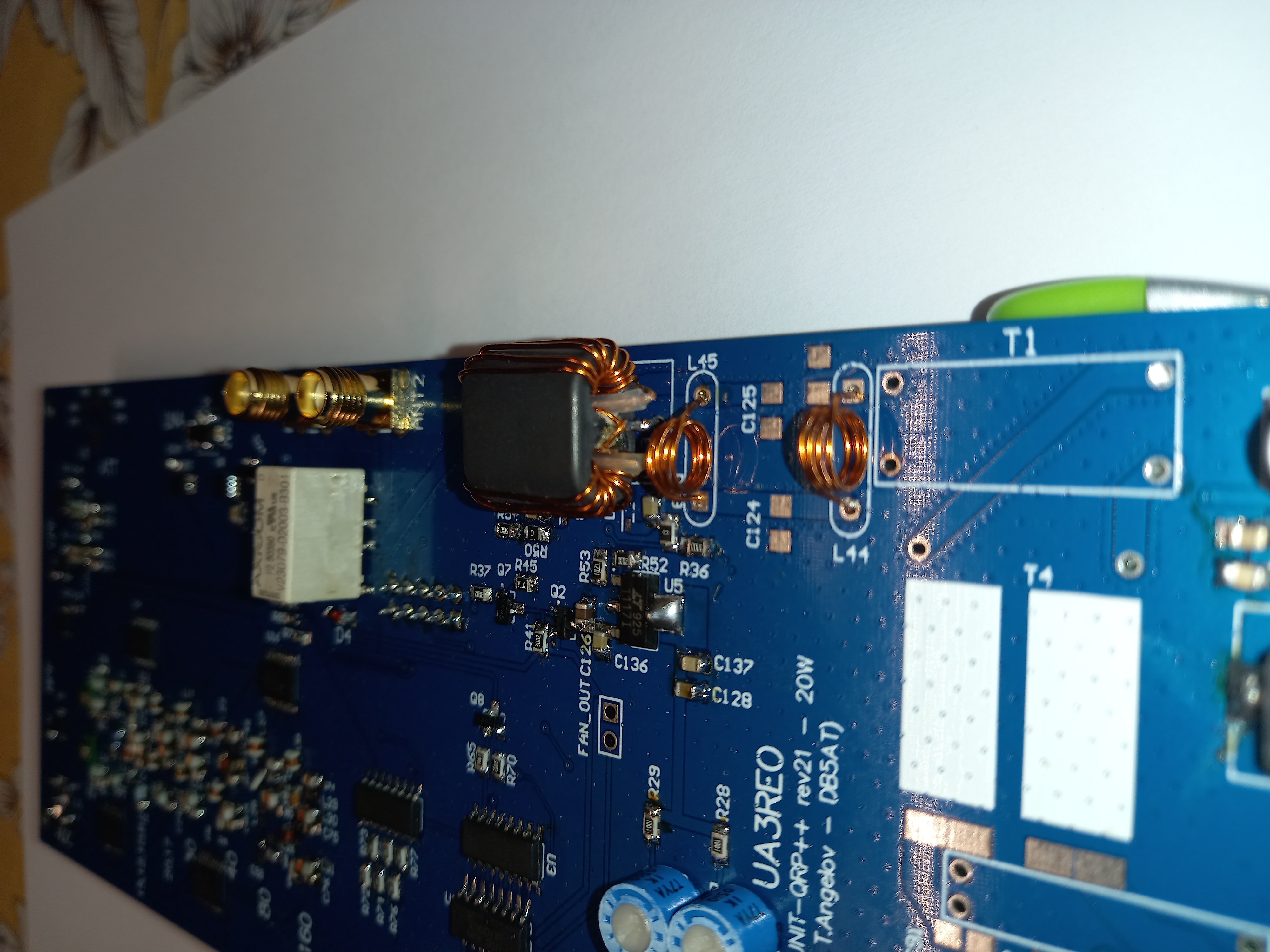

und hier aus der Platine montiert.

Unbedingt beachten !! die Ausgänge der Wicklungen sind gekreuzt zu montieren.

vy 73 aus Erfurt
Michael_K
Logged

Michael_K
Urgestein
*****

Offline

Posts: 638



Ich liebe dieses Forum!

View Profile
Re:RF-Platine QRP Versionen
« Reply #33 on: 26. January 2022, 14:56:32 »

übrigens,
TANDEM-MATCH entspricht 1:1 dem TSWR in der ATU-100-7x7 nachN7DCC.
Ich hatte das Teil aufgebaut und in den mcHF/OVi40-TRX integriert.
Funktioniert heute noch im Automatikbetrieb; bei 10m gibt es Probleme mit der Anpassung; benötigt allerdings ca. 5W HF zur Funktion.
Das noch als Ergänzung.

vy 73 aus Erfurt
Michael_K
Logged
DO9AH
Neuling
*

Offline

Posts: 49



Ich liebe dieses Forum!

View Profile
Re:RF-Platine QRP Versionen
« Reply #34 on: 27. January 2022, 07:48:04 »

Die mindest Wattzahl des ATU-100 kann angepasst werden.
Siehe diesen Beitrag:
https://www.sdr-tulipan-dl.de/index.php?topic=385.0
Allerdings sollte man für QRP die Windungszahl des TSWR auf 5 ändern.
Funktioniert bei mir gut.
« Last Edit: 27. January 2022, 08:10:26 by DO9AH » Logged

vy 73, Andreas
Michael_K
Urgestein
*****

Offline

Posts: 638



Ich liebe dieses Forum!

View Profile
Re:RF-Platine QRP Versionen
« Reply #35 on: 27. January 2022, 14:21:36 »

Hallo,
habe mir noch mal die Anleitung zur ATU durchgelesen.
Die TSWR stimmt, wie schon oben gesagt, wicklungsmäßig mit der der QRP-rf-unit überein.
Unterschied ist der verwendete Kern. In der ATU kommt ein BN43-1502 zum Einsatz.
Hätte bei unserer PCB den Vorteil der deutlich besseren Montagemöglichkeit (Abstände der Lötaugen); vor allem, was das Koaxkabel anbetrifft.

Bitte mal Meinungen.

vy 73 aus Erfurt
Michael_K
Logged
Michael_K
Urgestein
*****

Offline

Posts: 638



Ich liebe dieses Forum!

View Profile
Re:RF-Platine QRP Versionen
« Reply #36 on: 04. February 2022, 15:19:38 »

@Tihomir,
Hallo,
kannst Du mal näher erklären was die russischen Kollegen im Telegramm bzgl. rf-unit-QRP++ bemängeln?
Wenn ich es richtig verstanden habe schalten die Bandpässe falsch.
Wenn das so ist , dann ist das ja ein Firmwareproblem.
Ich bin leider noch nicht so weit mit Aufbau/Inbetriebnahme. Habe es eben gerade gelesen.

vy 73 aus Erfurt
Michael_K
Logged
Michael_K
Urgestein
*****

Offline

Posts: 638



Ich liebe dieses Forum!

View Profile
Re:RF-Platine QRP Versionen
« Reply #37 on: 05. February 2022, 10:43:34 »

Hallo,
Frage zu L39 und L47 (jeweils 2µH in 0805).
Habe diese bei KEINEM Lieferanten gefunden (auch bei ALI nicht).
Kann man die durch die nächsten Werte, 1,8 oder 2,2µH ersetzen?

vy 73 aus Erfurt
Michael_K
Logged
Michael_K
Urgestein
*****

Offline

Posts: 638



Ich liebe dieses Forum!

View Profile
Re:RF-Platine QRP Versionen
« Reply #38 on: 05. February 2022, 16:49:38 »

"Übergangslösung" wird wohl

FT23-61 9 turns 0,5 CuL  werden

73
Michael_K
Logged
Steven
alter Hase
****

Offline

Posts: 309



--

View Profile
Re:RF-Platine QRP Versionen
« Reply #39 on: 05. February 2022, 17:01:01 »

Würden nicht auch zwei 1ųH in Reihe helfen?

Auf der BOM für die 100W Big Variante stehen die Induktivitäten auch drauf, hab sie aber im Schaltplan bisher nicht finden können drum hatte ich da nicht weiter geschaut bzw sie bei Mouser mitbestellt.
https://www.mouser.de/ProductDetail/Murata-Electronics/LQW21FT2R0M0HL?qs=aP1CjGhiNiFL4ptG9n9BgQ%3D%3D

gruß
Logged

alle Angaben wie immer ohne Gewähr!!
73
Michael_K
Urgestein
*****

Offline

Posts: 638



Ich liebe dieses Forum!

View Profile
Re:RF-Platine QRP Versionen
« Reply #40 on: 05. February 2022, 17:27:38 »

Danke Steven,
2x 1µ als "umgedrehtes V" auf 0805-er footprint der PCB wird doch etwas eng.
Die RKs sind bestellt.
Bei MOUSER stören mich die Versandkosten - ist (leider) die letzte Position der Fehlteile zur QRP-rf-unit.

Vielleicht gibt es den Typ mal bei einem anderen Distributor.

vy 73 aus Erfurt
Michael_K
Logged
Steven
alter Hase
****

Offline

Posts: 309



--

View Profile
Re:RF-Platine QRP Versionen
« Reply #41 on: 05. February 2022, 17:32:25 »

Jaaa die sind immer der Horror... und ich darf dort bestimmt noch bestellen, hoffe ich bekomm genug zusammen das es sich lohnt

Dir weiter viel spass

73
Steven
Logged

alle Angaben wie immer ohne Gewähr!!
73
Michael_K
Urgestein
*****

Offline

Posts: 638



Ich liebe dieses Forum!

View Profile
Re:RF-Platine QRP Versionen
« Reply #42 on: 10. February 2022, 10:59:21 »

Hallo,
hier mal eine Frage zur Kühlung der PA:
Tihomir, dein Bild mit Cu-Block auf die Transistoren geschraubt ist verständlich und keine Frage dazu.

Auf der PCB ist ja auch noch vorgesehen der Thermistor (R14) und ein Ausgang FAN-PA.
Den R14 sicherlich in unmittelbarer Nähe der Transistoren platzieren.
Den Ventlator - am Kühlkörper, oder
und gibt es für diesen eine Typ-Empfehlung; der ULN hat ja wohl einen Ausgangsstrom von bis zu 200mA.
Oder ist das Ganze als "entweder - oder" zu verstehen. Dicker Kühlkörper oder Ventilator?

vy 73 aus Erfurt
Michael_K
Logged
DG2NPE
noch länger dabei
***

Offline

Posts: 132



Ich liebe dieses Forum!

View Profile
Re:RF-Platine QRP Versionen
« Reply #43 on: 21. July 2023, 06:59:26 »

Hallo liebes Forum,

Nach einiger Abstinenzzeit würde ich mich gern mit dem Wolf beschäftigen- man bekommt ja wieder Teile - und frage, ob jemand Platinen für die QRP - 20 Watt - 'übrig' hat.

73 Peter, DG2NPE
Logged
DL8EBD
positron
Urgestein
*****

Offline

Posts: 1926





View Profile
Re:RF-Platine QRP Versionen
« Reply #44 on: 21. July 2023, 07:38:49 »

Klasse Peter dass Du auch wieder aktiv wirst
Viel Erfolg beim Bau - ich beginne jetzt auch so langsam
Logged

bitte keine technische Fragen oder Diskussionen via PN, dafür ist das Forum da.
vy73
Thomas
