Topic: Mainboard- Bauteile, Fragen, Hinweise.... (Read 51155 times)
|
|
Olli
noch länger dabei
 Offline
Posts: 184
Ich liebe dieses Forum!
|
 |
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #285 on: 27. November 2023, 16:05:14 »
|
|
Sag mal Peter hast du eigentlich raus bekommen was den
Kurzschluss verursacht hatte ?
|
|
 Logged
|
Phantasie ist wichtiger als Wissen, denn Wissen ist begrenzt 73 mfg olli
|
|
|
DG2NPE
noch länger dabei
Offline
Posts: 135
Ich liebe dieses Forum!
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #286 on: 28. November 2023, 17:15:41 »
|
|
Hallo Olli,
Einmal waren es Tantals, die ich gegen 20 Volt Teile wechselte, zum anderen hatte ich einen Kurzschluss im Board bei der Durchkontaktierung des 12 Volt Reglers.
Kann sein, dass das den FPGA zerstörte, der dann intern ebenfalls einen Kurzschluss hat !??
Jetzt bin ich erst mal beim Bestücken des RF Boards des funktionierenden Mainboards.
73 Peter, DG2NPE
|
|
Logged
|
|
|
|
DC4YN
alter Hase
Offline
Posts: 435
Stress ist alles, was nicht Kaffeepause ist....
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #287 on: 29. November 2023, 11:51:48 »
|
|
Hallo,
wie Thomas schreibt gibt es die EP4CE22E22C8N wieder bei Mouser.
Digikey hat auch noc 60 Stück auf Lager
EP4CE22E22C8N
Preislich geben sich die beiden Versender nichts.
Wie gesagt, beide Anbieter sind vertrauenswürdig.
|
|
Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
Olli
noch länger dabei
Offline
Posts: 184
Ich liebe dieses Forum!
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #288 on: 30. November 2023, 05:21:25 »
|
|
Sag mal Peter war der Kurzschluss schon immer
an der durchkontaktierung oder woher kam er
|
|
Logged
|
Phantasie ist wichtiger als Wissen, denn Wissen ist begrenzt 73 mfg olli
|
|
|
Olli
noch länger dabei
Offline
Posts: 184
Ich liebe dieses Forum!
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #289 on: 30. November 2023, 16:30:33 »
|
|
Sagt mal auf dem mainbord sind 4 Klinkenbuchsen vorgesehen.
Ich hatte mir die hir bestellt.
https://www.mouser.de/ProductDetail/CUI-Devices/SJ1-3525NG-GR?qs=WyjlAZoYn51BeLQaUbXH3w%3D%3D
Sind die richtig ?
Die schalten auf pin 4 und 5 wenn man ein Stecker rein steckt.
Oder muss ich bei 3 Buchsen die pins abknipsen?
|
|
Logged
|
Phantasie ist wichtiger als Wissen, denn Wissen ist begrenzt 73 mfg olli
|
|
|
Olli
noch länger dabei
Offline
Posts: 184
Ich liebe dieses Forum!
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #290 on: 30. November 2023, 17:36:44 »
|
|
Doch aber nur bei Phone out
|
|
Logged
|
Phantasie ist wichtiger als Wissen, denn Wissen ist begrenzt 73 mfg olli
|
|
|
Olli
noch länger dabei
Offline
Posts: 184
Ich liebe dieses Forum!
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #291 on: 09. December 2023, 14:09:32 »
|
|
Hat wer von euch auch Stress mit den ST1S10 Spanungsregler?
Bei mir sind schon 3 Stück gestorben und haben Richtig Unheil angerichtet.
Die Eingangsspannung ist dan voll durch gegangen.
Und ja das Pet auf der Rückseite war verlötet.
Nu habe ich Stepdown Wandler Brords eingebaut und nu ist Ruhe
|
|
Logged
|
Phantasie ist wichtiger als Wissen, denn Wissen ist begrenzt 73 mfg olli
|
|
|
Olli
noch länger dabei
Offline
Posts: 184
Ich liebe dieses Forum!
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #292 on: 10. December 2023, 10:18:59 »
|
|
Ja die stören nicht. Habe ich vorher getestet. Warum die original Schaltregler so oft kaputt gingen hätte mich mal interessieren. Wenn man alles zu sammen zählt laufen da gerade mal 800 mA und das auf zwei regler.
|
|
Logged
|
Phantasie ist wichtiger als Wissen, denn Wissen ist begrenzt 73 mfg olli
|
|
|
Steven
alter Hase
Offline
Posts: 314
--
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #293 on: 10. December 2023, 13:37:27 »
|
|
hast Du schon einmal mit dem Oszi geschaut was Dein (Labor-)Netzteil beim Abschalten macht?
Manche Netzteile erzeugen in dem Moment eine kurze, aber recht hohe Spannung.

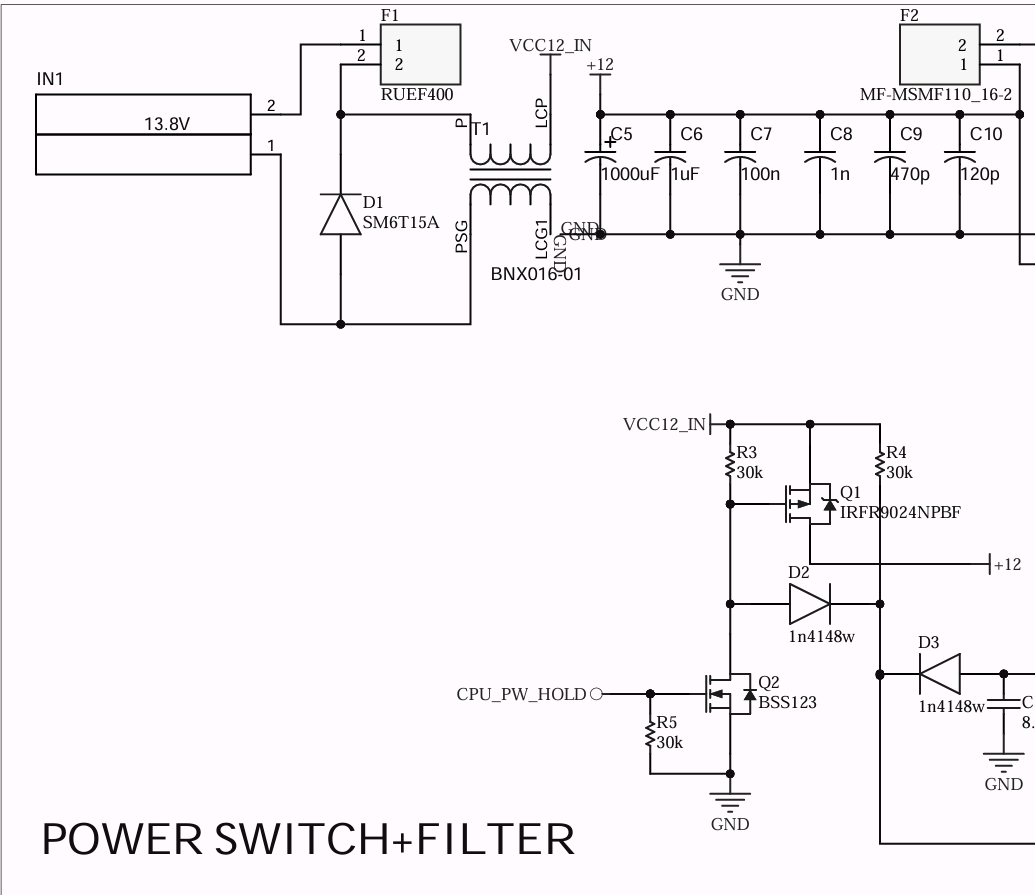

Die Schaltung im Wolf hat ja weder Verpol- noch Transientenschutz am 12V Eingang
|
|
Es sollte beim FrontPanel eine TVS Diode sein die ab ca 15V anspricht, un ein Verpolschutz
!! das gilt nicht für die HighCurrent Anschlüsse auf den RF Board !!
73
|
alle Angaben wie immer ohne Gewähr!!
73
|
|
|
Olli
noch länger dabei
Offline
Posts: 184
Ich liebe dieses Forum!
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #294 on: 10. December 2023, 15:33:47 »
|
|
Am Netzteil kann es nicht liegen. Da ist en schnöder Trafo drin mit richtig Power und ein Haufen Filter und Sieb Elektronik. Wenn man das Ding ausschaltet geht die Spannung runter und ab einem bestimmten Wert fällt ein Relais ab und brückt mit entladewiderstände die fetten elkos am Ausgang. Und weg ist die Spannung
|
|
Logged
|
Phantasie ist wichtiger als Wissen, denn Wissen ist begrenzt 73 mfg olli
|
|
|
DG2NPE
noch länger dabei
Offline
Posts: 135
Ich liebe dieses Forum!
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #295 on: 21. December 2023, 19:06:06 »
|
|
Hallo Wolfbauer,
Dank der Hilfe von Norbert - sei Dank! - hat sich mein Problem gelöst:
Bei allen Platinen, die ich verzweifelt bestückte und immer der gleiche Fehler auftrat, hat die Masseverbindung auf der Unterseite gefehlt!
Nachdem Norbert 'vorgearbeitet' hat und mich auf diverse Fehler v.a. die Masseverbindung mit dem FPGA hingewiesen hat, 'laufen' auch die anderen Platinen. 3,3 Volt liegen an den Pins 5+9 des JTAG.
Danke für die großartige Unterstützung!
Ich wünsche allen ein frohes Fest und einen guten Rutsch!
73 Peter, DG2NPE
|
|
Logged
|
|
|
|
DG2NPE
noch länger dabei
Offline
Posts: 135
Ich liebe dieses Forum!
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #296 on: 22. December 2023, 14:56:32 »
|
|
Hallo Thomas,

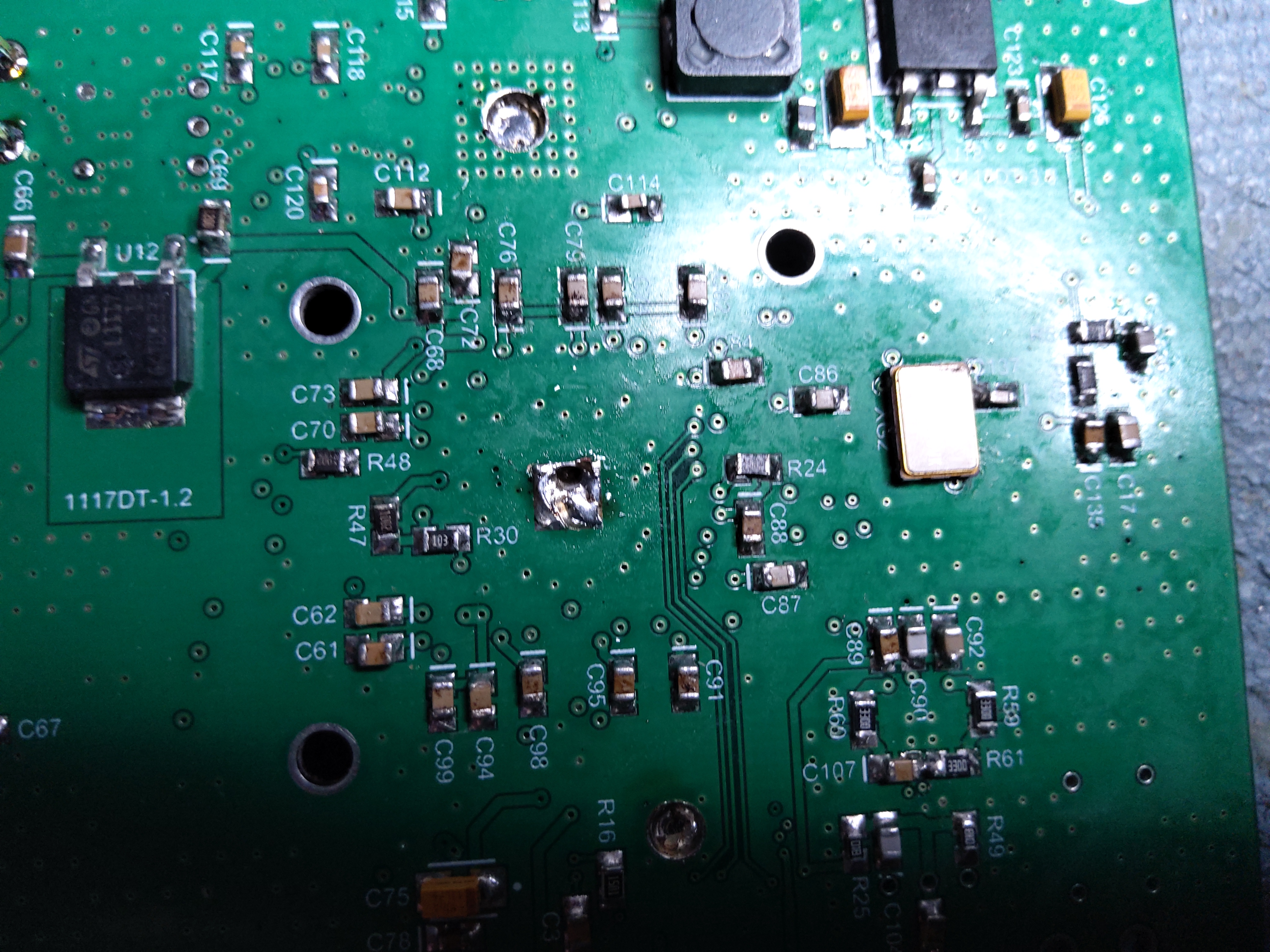

Anbei Foto der Unterseite Mainboard. Lötkleks in der Mitte. Die anderen Verbindungen wurden auch hergestellt. LTC, DAC, etc
Seitdem lässt sich alles problemlos programmieren.
|
|
|
|
DG2NPE
noch länger dabei
Offline
Posts: 135
Ich liebe dieses Forum!
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #297 on: 22. December 2023, 14:58:07 »
|
|
Suche übrigens ein Rf big Board ver.5.x sollte jemand eines übrig haben.
73 Peter, DG2NPE
|
|
Logged
|
|
|
|
Steven
alter Hase
Offline
Posts: 314
--
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #298 on: 22. December 2023, 15:01:26 »
|
|
Suche übrigens ein Rf big Board ver.5.x sollte jemand eines übrig haben.
73 Peter, DG2NPE
|
|
Hab ich hier  hatte dir auch schon geantwortet
|
|
Logged
|
alle Angaben wie immer ohne Gewähr!!
73
|
|
|
DG2NPE
noch länger dabei
Offline
Posts: 135
Ich liebe dieses Forum!
|
|
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #299 on: 12. February 2024, 08:17:35 »
|
|
Guten Morgen,
Hätte Fragen an die Experten:
- Woher bezieht U 21 seine 13,8 Volt? Die fehlen bei einem Board. .
Hatte schon mal einen Fehler auf der Seite an U21 LM 2940S-12.
- Kann man ohne Weiteres 13,8 Volt am Eingang abgreifen um die 12 Volt für den OPA zu bekommen?
Danke für Eure Antworten!
73 Peter,DG2NPE
|
|
