Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #90 on: 29. December 2023, 10:54:33 »

Aber irgend was muss sich ja der RU4PN gedacht haben als er den Filter berechnet hat.
In der lezten Version sind die Bauteile für den LPF-Filter immer noch gleich.
So schlecht kann der Filter nicht sein sag ich mal
Logged

Phantasie ist wichtiger als Wissen, denn Wissen ist begrenzt 73 mfg olli
Steven
alter Hase
****

Offline

Posts: 312



--

View Profile
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #91 on: 29. December 2023, 11:13:16 »

Quote from: Olli on 29. December 2023, 10:54:33
Aber irgend was muss sich ja der RU4PN gedacht haben als er den Filter berechnet hat.
In der lezten Version sind die Bauteile für den LPF-Filter immer noch gleich.
So schlecht kann der Filter nicht sein sag ich mal

In den PDF was ich dir gesendet hatte schreibt Konstantin ab Seite 16 das die Filter entsprechent einen guten SWR angepasst werden sollen, die Werte sind Richtwerte zum starten, keine in Stein gemeißelten Gesetzmäßigkeiten! Genau wie C57 und C60 die sind extrem abhängig von T1!
Die sind dazu gedacht das T1 bis ca 60MHz ein gutes SWR aufweißt und müssen entsprechend ausgewählt bzw angepasst werden.

Zum SAW Filter, von den 10 die aktuell auf den Weg zu mir sind hab ich noch 3 "über", ich melde mich dazu wenn sie eingeteoffen sind.

73
Logged

alle Angaben wie immer ohne Gewähr!!
73
Steven
alter Hase
****

Offline

Posts: 312



--

View Profile
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #92 on: 29. December 2023, 12:40:11 »

Quote from: DL8EBD on 29. December 2023, 12:32:51
Steven, ich meine ich hätte mich auch mal für einen SAW Filter gemeldet.
Falls nicht, dann bitte einen von drei überzähligen für mich reservieren.
Daaaanke

Du bist bei den 7 mit dabei ich melde mich sobald sie eintreffen.
Sie müssen erst den Weg nach Athos finden und dann von dort weiter zu mir

73
Logged

alle Angaben wie immer ohne Gewähr!!
73
Olli
noch länger dabei
***

Offline

Posts: 182



Ich liebe dieses Forum!

View Profile
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #93 on: 29. December 2023, 12:43:55 »

Aber eins habe ich noch nicht gefunden.  Die wickeldaten vom ATU steht auch nicht im Schaltplan
Logged

Phantasie ist wichtiger als Wissen, denn Wissen ist begrenzt 73 mfg olli
DC4YN
alter Hase
****

Offline

Posts: 434



Stress ist alles, was nicht Kaffeepause ist....

View Profile
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #94 on: 29. December 2023, 12:59:31 »

Hier die Wicekldaten für den Tuner:

L35 _100nH T68-2  4 Wdg
L36 _220nH T86-2  6 Wdg
L37 _450nH T68-2  9 Wdg
L38 _1µH  T68-2    13 Wdg
L39 _2,2µH T68-2  20 Wdg
Logged

Stay cool and calm


vy 73


Norbert
Olli
noch länger dabei
***

Offline

Posts: 182



Ich liebe dieses Forum!

View Profile
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #95 on: 29. December 2023, 13:03:30 »

Ich hätte dann auch gerne einen.
Ich meine ein saw Filter
« Last Edit: 29. December 2023, 13:04:48 by Olli » Logged

Phantasie ist wichtiger als Wissen, denn Wissen ist begrenzt 73 mfg olli
Steven
alter Hase
****

Offline

Posts: 312



--

View Profile
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #96 on: 29. December 2023, 18:05:00 »

Bist aufm Zettel, aber wie gesagt es dauert etwas aus bekannter Situation

gruß und einen guten Rutsch
Logged

alle Angaben wie immer ohne Gewähr!!
73
DG2NPE
noch länger dabei
***

Offline

Posts: 135



Ich liebe dieses Forum!

View Profile
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #97 on: 29. December 2023, 18:29:20 »

Hallo Steven, sollte noch was übrig sein, bin ich auch dabei!

Guten Rutsch für alle! Viel Gesundheit und Freude am Hobby für 2024!

73 Peter, DG2NPE
Logged
Steven
alter Hase
****

Offline

Posts: 312



--

View Profile
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #98 on: 04. January 2024, 12:59:00 »

Kleine Info

die Filter sind gemäß UB3DKI aktuell in Thessaloniki, die Person die sie weiterversendet aber aktuell noch in Estland.
Sobald diese wieder in Griechenland ist geht die Reise weiter

gruß
Logged

alle Angaben wie immer ohne Gewähr!!
73
DL6KL
alter Hase
****

Offline

Posts: 257



Ich liebe dieses Forum!

View Profile
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #99 on: 09. January 2024, 18:56:01 »

Hallo Norbert.

Du hast bei deiner Tabelle für den 60 MHz LPF die Werte für C12-C14 mit 27pF angegeben,
Was ist mit dem C15, fällt der weg ?
Ist in der Schematik auch mit 27pF bei der 5.6 angegeben

Logged
Olli
noch länger dabei
***

Offline

Posts: 182



Ich liebe dieses Forum!

View Profile
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #100 on: 18. January 2024, 05:16:06 »

Hi ich suche noch drei PE4302. Bei lcsc mouser und digikey gibt es
keine mehr. Gibt es Alternativen dazu. Was ist mit dem  PE4312 ?
Auf jeden Fall muss es eine seriöse Quelle sein. Bei ali kaufe ich keine Halbleiter mehr.
Logged

Phantasie ist wichtiger als Wissen, denn Wissen ist begrenzt 73 mfg olli
Steven
alter Hase
****

Offline

Posts: 312



--

View Profile
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #101 on: 18. January 2024, 05:23:10 »

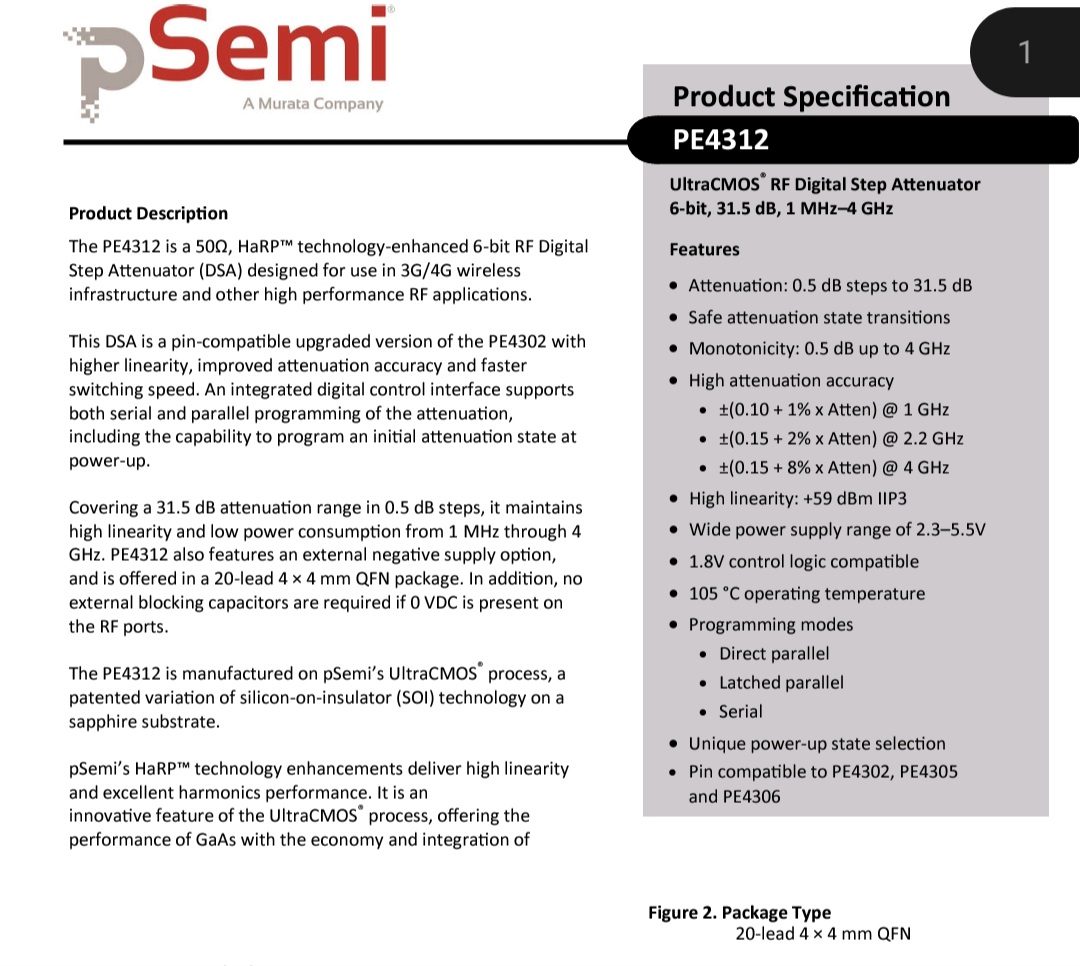

Ein kurzer Blick ins Datenblatt geworfen
und die Antwort ist ja der PE4312 ist Ersatz für den PE4302

73
Logged

alle Angaben wie immer ohne Gewähr!!
73

Olli
noch länger dabei
***

Offline

Posts: 182



Ich liebe dieses Forum!

View Profile
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #102 on: 18. January 2024, 16:26:30 »

Ich habe ein paar mal bei Ali welche bestellt auch nicht die günstigsten und jedes mal waren die Teile fake
und hatten zerstörerische Wirkung auf das Umfeld.
Deshalb bestelle ich da keine Halbleiter mehr.
Wenn es China sein soll dan LCSC da bekommt man keinen fake.
Leider haben die da auch nicht immer alles
Logged

Phantasie ist wichtiger als Wissen, denn Wissen ist begrenzt 73 mfg olli
DC4YN
alter Hase
****

Offline

Posts: 434



Stress ist alles, was nicht Kaffeepause ist....

View Profile
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #103 on: 07. February 2024, 10:31:34 »

Hallo miteinander,

Hat vlt von Euch noch für mich eine RF-Platine übrig,

Version 5.5 RF-Big RU4PN

Nachricht per PN  Danke
Logged

Stay cool and calm


vy 73


Norbert
Olli
noch länger dabei
***

Offline

Posts: 182



Ich liebe dieses Forum!

View Profile
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #104 on: 10. February 2024, 08:02:55 »

Hi welchen Durchmesser haben die beiden Luftspuhlen L7 und L8?
In der bom steht nur 5T aber nicht der Durchmesser
« Last Edit: 10. February 2024, 08:27:14 by Olli » Logged
