Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #30 on: 01. November 2021, 18:23:27 »

Quote from: Michael_K on 01. November 2021, 09:23:54
Danke Steven,
hatte ich auch schon gelesen.
Schlußfolgerung: die Datenblätter eher und gründlicher lesen.

vy 73 aus Erfurt
Michael_K

Kein Thema.. ich seh auch oft den Wald vor lauter Bäumen nicht
Logged

alle Angaben wie immer ohne Gewähr!!
73
Michael_K
Urgestein
*****

Offline

Posts: 638



Ich liebe dieses Forum!

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #31 on: 02. November 2021, 18:38:41 »

Hallo an alle,
habe heute des DC-DC-up-Konverter fertig gestellt und in Betrieb genommen:
Ausgangsspannung 4,9x V. Danl Layout gibt es ja keine Einstell-(Korrektur-)möglichkeit - Festwiderstände.

Habe gleich nochmal die Ausgangsspannungen der restlichen Regler überprüft - liegen alle im Toleranzbereich.

Gibt es für den Wandler Gedanken für eine Abdeckung/Abschirmung? Evtl. die Antwort "muß nicht sein".

vy 73 aus Erfurt
Michael_K

PS: muß natürlich heisen: dwn-Konverter
« Last Edit: 02. November 2021, 18:40:21 by Michael_K » Logged
DC4YN
alter Hase
****

Offline

Posts: 431



Stress ist alles, was nicht Kaffeepause ist....

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #32 on: 03. November 2021, 21:42:59 »

hallo miteinander

@Michael

Eine Abschirmung ist nicht unbedingt notwendig, aber nice to have.

Ich bin schon seit geraumer Zeit auf der Suche nach einer entsprechenden Abschirmung bzw. Abdeckung.

Falls meine Suche von Erfolg gekrönt sein sollte gebe ich wieder Bescheid.
Logged

Stay cool and calm


vy 73


Norbert
DC4YN
alter Hase
****

Offline

Posts: 431



Stress ist alles, was nicht Kaffeepause ist....

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #33 on: 03. November 2021, 21:50:46 »

hallo miteinander....

Hier mal ein paar Bilder zum derzeitigen Stand:




Menu der Bänder:


Betriebsmodi:


mit analogem S-Meter:


Der FPGA ist noch nicht bestückt. Warte noch auf die Lieferung.
Dann sollte auch der Wasserfall in der Anzeige erscheinen.
Logged

Stay cool and calm


vy 73


Norbert
Michael_K
Urgestein
*****

Offline

Posts: 638



Ich liebe dieses Forum!

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #34 on: 12. December 2021, 11:09:36 »

Hallo und einen schönen und gesunden 3. Advent.
Ich stehe vor der Beschaffung des FPGA (EP4CE22E22C8N).
Die Angebote aus Fernost schwanken von 25€ bis über 50€ das Stück. Dazu von der Abbildung welche mit Aufdruck ALTERA und Cyklone, andere ohne, nur die Bauteilbezeichnung.
Hat jemand Erfahrung, wie das zu bewerten ist. Oder widerspiegelt das "nur" die Lieferzeit?
Danke
vy 73 aus Erfurt
Michael_K
Logged
DL4HUF
noch länger dabei
***

Offline

Posts: 197



Ich liebe dieses Forum!

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #35 on: 12. December 2021, 11:35:52 »

Ich habe bei Aliexpress auch mehrer Chips gefunden und bin unsicher ob die Teile funktionieren. Der 1. Bestellversuch ging schief, wurde nie abgesendet.

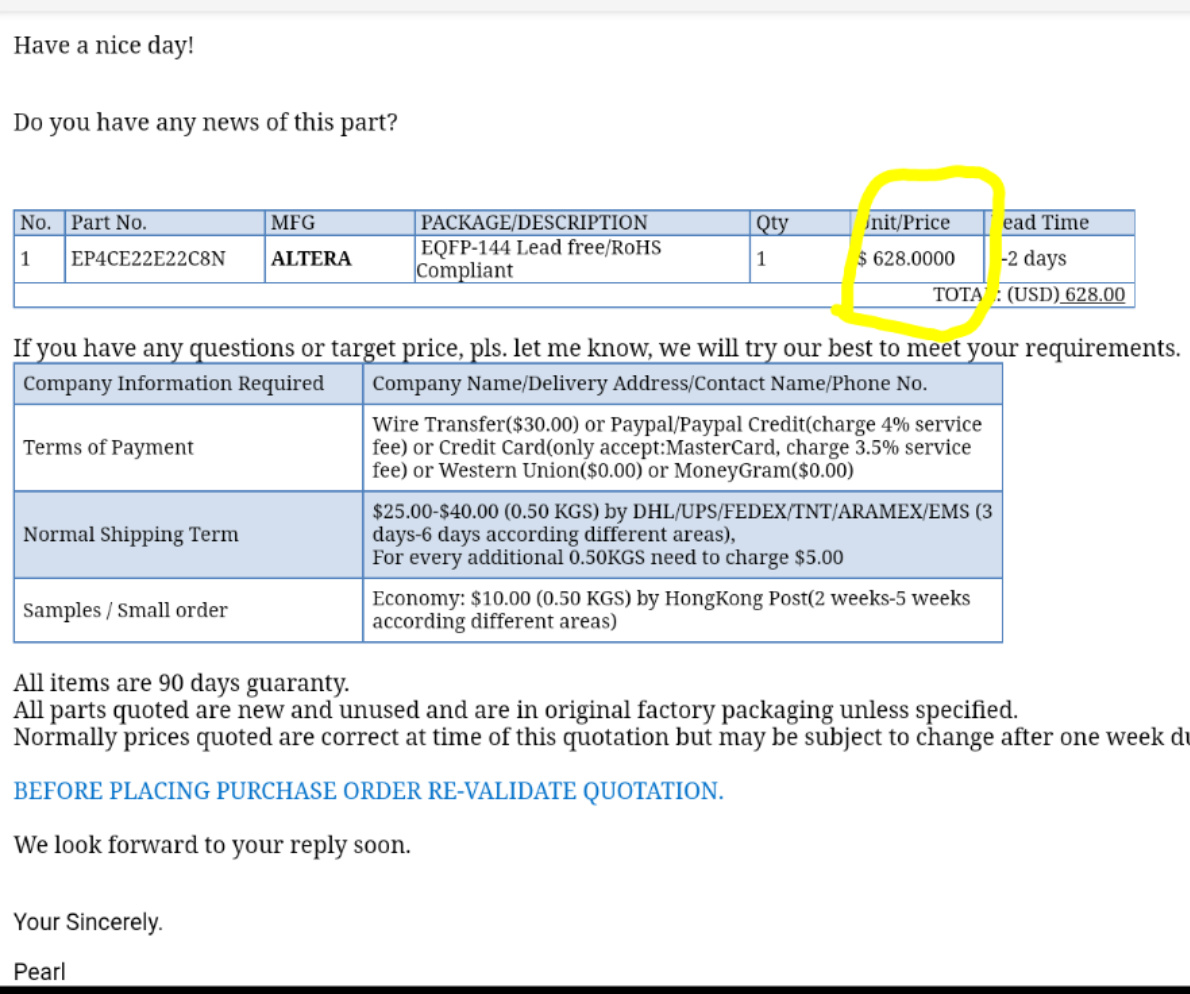

Bei weiteren Suchen nach Alternativen habe ich mal eine andere (vertrauenswürdig erscheinende) Firma angefragt:628$
Logged

DL2GMI - Michael (H44MI)
alter Hase
****

Offline

Posts: 371





View Profile WWW E-Mail
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #36 on: 12. December 2021, 12:24:54 »

Der EP4 ist wirklich schwierig zu bekommen. Ich habe nun auch eine Bestellung bei Ali aufgegeben und hoffe, keinen Fake zu bekommen. Diese spezialbauteile lasse ich alle auflöten, den Rest bestück ich selber.

Ich denke aufgrund des Bauteilemangels wird das Projekt 2022 nicht fertig. Ich habe damit aber auch keinen Zeitdruck.
Logged

UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
Michael_K
Urgestein
*****

Offline

Posts: 638



Ich liebe dieses Forum!

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #37 on: 12. December 2021, 13:00:58 »

Ja. die erste Bestellung von mir wurde nach ca. 14 Tagen sang und klanglos storniert. Vom Verkäufer lapidar "es tut mir leid" und der Hinweis das Geld zurückzufordern.
Bzgl. der Qualität habe ich eben die Bedenken, wenn der IC aufgelötet ist und es stellen sich dann Fehlfunktionen heraus, das beschädigungslose (für die PCB) Herauslöten (mit Heißluft). Eine entsprechende Düse habe ich glücklicherweise. Aber trotzdem.

Ansonsten kann ich mir die Zeit mit meinem "Display-Problem" vertreiben - STM ?? Übrigens auch vom ALI.

vy 73 und bleibt gesund.
Michael_K
Logged
Michael_K
Urgestein
*****

Offline

Posts: 638



Ich liebe dieses Forum!

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #38 on: 13. December 2021, 18:28:36 »

Hallo,
kurze Frage: kann man für den LTC2208CUP (16bit) den LTC2208IUP (14bit) nutzen?

vy 73 aus Erfurt
Michael_K
Logged
DL2GMI - Michael (H44MI)
alter Hase
****

Offline

Posts: 371





View Profile WWW E-Mail
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #39 on: 13. December 2021, 19:43:09 »

Es muss der 16bit verwendet werden. Steht auch weiter vorne in diesem Beitrag (ich musste es aber auch erstmal suchen).
Logged

UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
ik6hpb
Neuling
*

Offline

Posts: 9



Ich liebe dieses Forum!

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #40 on: 13. December 2021, 20:59:10 »

Hello,

LTC2208 CUP #PBF  QFN    0°C to 70°C
LTC2208 IUP #PBF  QFN –40°C to 85°C
they are both the same at 16 bits

Sandro
Logged

Sandro
DC4YN
alter Hase
****

Offline

Posts: 431



Stress ist alles, was nicht Kaffeepause ist....

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #41 on: 13. December 2021, 21:57:47 »

Hallo Michael
hallo miteinander.

Quote from: Michael_K on 13. December 2021, 18:28:36
Hallo,
kurze Frage: kann man für den LTC2208CUP (16bit) den LTC2208IUP (14bit) nutzen?

vy 73 aus Erfurt
Michael_K

Es muß die 16-Bit Variante benutzt werden.

Bei Mouser etc. gibt es unter den Bezeichnungen LTC2208 eine 16-Bit und eine 14-Bit-Variante.

LTC2208IUP-14#PBF
LTC2208CUP-14#PBF

es ist explizit .....14 angegeben für 14-Bit

Ohne die zusätzliche Angabe

LTC2208CUP#PBF
LTC2208IUP#PBF

ist es die 16-Bit Variante.

die Buchstaben I und C geben den Temperaturbereich an.

LTC2208C ..... 0°C to 70°C
LTC2208I .... –40°C to 85°C

Anzumerken bleibt noch, dass der  LTC2208CUP bei Mouser (Stand heute) abgekündigt wurde.


Korrektur:
Habe soeben eine E-Mail von Mouser bekommen, in der mir mitgeteilt wurde,dass LTC2208CUP nun doch wieder erhältlich sein wird. Preis : 106,68 €

Also immer wieder mal nachsehen. Es ändert sich laufend was.
« Last Edit: 14. December 2021, 16:49:49 by DC4YN » Logged

Stay cool and calm


vy 73


Norbert
Michael_K
Urgestein
*****

Offline

Posts: 638



Ich liebe dieses Forum!

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #42 on: 14. December 2021, 05:55:44 »

Danke für die umfangreichen Infos.
Stutzig hat mich auch gemacht, der teilweise gewaltige Preisunterschied von Fernost zum "Rest der Welt".

vy 73 aus Erfurt
Michal_K
Logged
dg0nf
OM_nicht_I40
noch länger dabei
***

Offline

Posts: 131



OV V30 - Wolgast/Insel Usedom

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #43 on: 14. December 2021, 15:29:34 »

Quote from: DC4YN on 13. December 2021, 21:57:47
Anzumerken bleibt noch, dass der  LTC2208CUP bei Mouser (Stand heute) abgekündigt wurde.

Da macht Mouser wohl was falsch, denn auf der Webseite von Analog steht der noch als "In Produktion". Link
Logged
DC4YN
alter Hase
****

Offline

Posts: 431



Stress ist alles, was nicht Kaffeepause ist....

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #44 on: 14. December 2021, 16:51:43 »

Hallo miteinander...

Korrektur in der Antwort #41
Logged

Stay cool and calm


vy 73


Norbert
