Topic: letzte Betatestrunde ist gestartet (Read 70105 times)
|
|
|
|
SP3OSJ
Guest
|
 |
Re:letzte Betatestrunde ist gestartet
« Reply #31 on: 30. September 2017, 10:37:07 »
|
|
Meine Projekte sind Open Source
aber es gibt ein problem
Meine Projektarbeit ist anders:
1) Ich habe einen Schema im Kopf und
2) Leiterplattenzeichnung
3) die elektronische Schaltung starten
4) da alles gut ist, zeichne ich ein schematisches Diagramm (das ist das Schlimmste, was ich nicht mag)
Andeas, wenn OVI40 SDR sein wird und es wird homodyna sein, dann muss DDS bis zu 600MHz arbeiten können (TRX 150MHz Arbeit).
Was ist die Lösung:
1) Verwenden Sie SI570 (LVPECL/LVDS/CML)
2) Du benutzt zwei AD9952 (90 Grad Synchronisation)
3) gelten eine AD9958
4) Zwischenfrequenz verwenden (nicht homodyne)

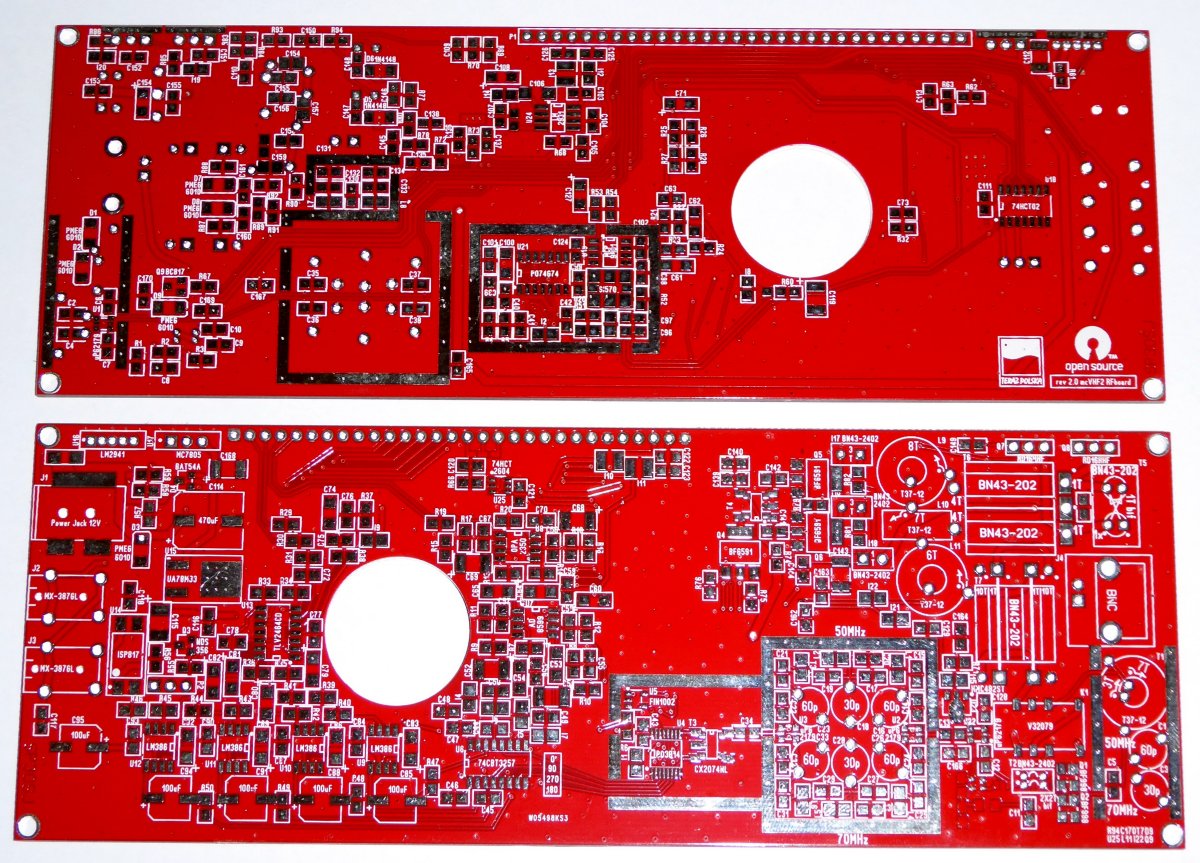

Bojan: Ja meine PCB ist kompatibel mit UI M0NKA
Das Problem ist, dass Chris nicht die Veröffentlichung gab.
https://www.youtube.com/watch?v=G2Ro36WMznM
Ich hoffe das wird für OVI40 möglich sein
|
|
 Logged
|
|
|
|
DF8OE
Administrator
 Offline
Posts: 6270
Stellvertr. OVV I40, Jugend / Nachwuchsreferent

|
|
Re:letzte Betatestrunde ist gestartet
« Reply #32 on: 30. September 2017, 13:49:53 »
|
|
Hallo Artur,
zunächst:
Wir können in Deutsch schreiben - oder, wenn Dir das lieber ist - in Englisch. Wir sind da flexibel - wähle das, was Dir am Liebsten ist.
Und wenn Du Lust und Zeit hast, bist Du herzlich eingeladen, unsere WIKI-Seiten, die zum Projekt erstellt werden, auf polnisch zu übersetzen. Ich habe die mcHF-Gruppe in Deutsch gestartet, weil nicht alle OMs hier so gut englisch sprechen können, dass sie das Projekt rein auf Englisch verstanden hätten. Das wird in jedem Land der Welt so sein - also sind Übersetzungen in alle Sprachen sehr willkommen!
Über die Einschränkungen von Chris haben wir uns auch schon das ein oder andere Mal gewundert, und weil das von ihm verwendete Lizenzmodell doch sehr stark einschränkt, haben wir uns für die Lizenz "Cern OHL" entschieden. Der 30-polige Busanschluss des mcHF ist auch mit unserer ui-Platine kompatibel - wir haben aber weit mehr GPIOs frei. Die Verwendung der gleichen Pinbelegung ist KEIN Lizenzverstoß - weil man niemanden bestrafen kann, eine bestimmte Pinbelegung zu verwenden. Du kannst deine Platine also, wenn Du möchtest, als "kompatibel zum OVI40-SDR" anbieten - wir haben nichts dagegen.
Schaltungen entwickle ich übrigens genauso wie Du: sie entstehen im Kopf, ich mache das nicht mit einem Programm, mache auch keine Zeichnungen. Erst ganz zum Schluss kommt ein PCB-CAD-Programm (bei mir KiCAD) zum Einsatz. Alles andere ist in meinem Kopf und muss erst hinterher mühsam gezeichnet werden - genau wie bei Dir ist das der Teil, der mir am Schwersten fällt...
Zu deiner technischen Frage:
Wir sind gerade dabei mit dem SI5351 zu experimentieren. Genauer möchten wir mit diesem Chip die 90° LO Signale oberhalb von 10MHz erzeugen. Zwischen 96KHz und 10MHz wird mit Teilung durch 4 gearbeitet, und von DC bis 96KHz mit Direktwandlung. Ich habe große Teile der Platine schon als "wilden Drahtverhau" laufen - aber es fehlen noch ein paar wichtige Stellen - da sind die Sachen noch nicht fertig.
vy 73
Andreas
|
| « Last Edit: 30. September 2017, 13:52:50 by DF8OE » |
Logged
|
Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE
-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<
|
|
|
OE3HKC
alter Hase
Offline
Posts: 348
Ich liebe dieses Forum und meinen MiniTRX !!
|
|
Re:letzte Betatestrunde ist gestartet
« Reply #33 on: 30. September 2017, 21:26:24 »
|
|
Hallo und wowww...
wenn ich so die letzten Beiträge durchlese, zweifle ich echt an meinem spirituellen Intellekt...
bis zu meiner Pensionierung im April 2017 habe ich HF-Projekte für meine Firma entworfen und auch harwaremäßig verifiziert...
aber ich war nie zu einer Entwicklung instande ohne vorher mein Projekt zu beschreiben[b][/b] oder einen Schaltungsentwurf dafür zu erstellen...
ich finde, dass genauso wie in der Software-Entwicklung eine Dokumentation notwendig ist, es ebenso in der der Hardware unvermeidlich ist...
ich würde nie ein Gerät erwerben, das nicht ordnungsgemäß dokumentiert ist...
für meinen "Eigenbedarf" kann ich "produzieren", was ich möchte...
aber für die "Allgemeinheit" gelten halt andere Regeln...
ich habe in meinem Leben schon viel entwickelt... aber einen so "großen" Kopp, dass ich da all meine Ideen ohne "schriftliche" Doku reinbringen könnte, --- hab ich nicht --- ich würde dann wohl nicht mehr wegen Platzmangel bei meiner Haustüre reinkommen...
vy 73
Helmut, der Pensionär mit seinem kleinen MiniTRX
|
| « Last Edit: 01. October 2017, 07:05:22 by OE3HKC » |
Logged
|
wer immer strebend sich bemüht, dem wird es auch gelingen !!
|
|
|
DG8YGW
positron
schon länger dabei
Offline
Posts: 93
|
|
Re:letzte Betatestrunde ist gestartet
« Reply #34 on: 02. October 2017, 10:47:13 »
|
|
Hallo Liebe Beta Tester,
nicht verzagen wenn es auf Anhieb nicht klappt.
Grundsätzlich läuft die UHSDR_OVI40_UI_V17 (siehe Bild im Anhang)
55 73
Ralf
|
Ralf, DG8YGW
JO31LM DOK L03
|
|
|
DL1KBX
Guest
|
|
Re:letzte Betatestrunde ist gestartet
« Reply #35 on: 02. October 2017, 12:04:00 »
|
|
Grundsätzlich läuft die UHSDR_OVI40_UI_V17 (siehe Bild im Anhang)
|
|
Hallo Ralf!
Welche RF-Platine ist für die erste Gehversuche besser geeignet?
Habe hier Vers. 0.5 und 0.6 am Laufen.
|
|
Logged
|
|
|
|
DG8YGW
positron
schon länger dabei
Offline
Posts: 93
|
|
Re:letzte Betatestrunde ist gestartet
« Reply #36 on: 02. October 2017, 13:58:23 »
|
|
Hallo Wladimir,
sollten beide funktionieren.
ich hab hier eine RF-05 angedockt.
73 Ralf
|
|
Logged
|
Ralf, DG8YGW
JO31LM DOK L03
|
|
|
AC9QP
Neuling
Offline
Posts: 15
Ich liebe dieses Forum!
|
|
Re:letzte Betatestrunde ist gestartet
« Reply #37 on: 02. October 2017, 16:13:49 »
|
|
For the LO and mixer side, 2m should be doable with the same sort of topology you're looking at now but use the 74AC74 or 74G74 with a complementary clock (either SI570 CML output or Si5351 with two outputs complementary) to drive a divided by two quadrature clock. This means 148MHz only needs 296MHz LO drive.
As for the mixer, I've got about half a design done using TI's new SN74AUC2G66 switches running at 3V or 3.3V. They're designed for 2.7V or 1.8V logic but have Maximum ratings up to 3.6V and are faster the higher voltage used. They're about 5x faster than the FST or CBT switches but are only SPST (dual packaged) so they need a bit of logic to drive them.
Is the OVI40 planning on using 3 boards or 2? Most of my obstacles in making an RF board right now are in designing the filters and amplifier stages. If the plan is to put those on a second board then I should be able to get this design ready much more quickly while trying to make it a drop-in compatible to the rest of the design.
|
|
Logged
|
|
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:letzte Betatestrunde ist gestartet/flashen FW
« Reply #39 on: 04. October 2017, 11:57:16 »
|
|
Hallo,
so, die Bestückung und Sichtkontrolle des ui_V1.7-Boards habe ich aus meiner Sicht erfolgreich abgeschlossen.
nach Spannungskontrolle und Takt 16MHz habe ich den Bootloader 3.4.1 installiert (Anzeige im DFU-Menü - o.k.)
ABER, das Flashen der FW via Stick erfolglos (der Stick ist der gleiche, den ich für meine mcHF's benutze). P6 ist gezogen, das Board wird extern mit 5V (pin28 und 30) versorgt.
Display leuchtet permanent, Stromaufnahme ca. 180mA, LED's "rühren" sich nicht.
Mit der Installation der FW im DFU-Mode tue ich mich schwer.
Vielleicht kann mir einer der Tester ein paar Tipps geben, bezgl. Knöpfchendrücken oder ähnliches.
Danke
vy 73 aus Erfurt
Michael_K
|
|
Logged
|
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:letzte Betatestrunde ist gestartet/flashen FW
« Reply #40 on: 04. October 2017, 12:08:18 »
|
|
Hallo,
so, die Bestückung und Sichtkontrolle des ui_V1.7-Boards habe ich aus meiner Sicht erfolgreich abgeschlossen.
nach Spannungskontrolle und Takt 16MHz habe ich den Bootloader 3.4.1 installiert (Anzeige im DFU-Menü - o.k.)
ABER, das Flashen der FW via Stick erfolglos (der Stick ist der gleiche, den ich für meine mcHF's benutze). P6 ist gezogen, das Board wird extern mit 5V (pin28 und 30) versorgt.
Display leuchtet permanent, Stromaufnahme ca. 180mA, LED's "rühren" sich nicht.
Mit der Installation der FW im DFU-Mode tue ich mich schwer.
Vielleicht kann mir einer der Tester ein paar Tipps geben, bezgl. Knöpfchendrücken oder ähnliches.
Danke
vy 73 aus Erfurt
Michael_K
PS: Stick kann nicht gehen - die 5V werden ja aus den 8V erzeugt, und die sind nicht angeschlossen -- sorry
Problem erst mal bei mir - habe kein Dual-Netzteil
|
|
|
|
Logged
|
|
|
|
|
|
DG8YGW
positron
schon länger dabei
Offline
Posts: 93
|
|
Re:letzte Betatestrunde ist gestartet
« Reply #42 on: 04. October 2017, 13:32:47 »
|
|
Hallo Michael,
USB 5Volt vorhanden?
ohne RF-Board auch Spannung UI_8V an Pin 29 einspeisen!
73 Ralf
|
|
Logged
|
Ralf, DG8YGW
JO31LM DOK L03
|
|
|
Michael_K
Urgestein
Offline
Posts: 638
Ich liebe dieses Forum!
|
|
Re:letzte Betatestrunde ist gestartet
« Reply #43 on: 04. October 2017, 14:03:49 »
|
|
@Ralf,
Antwort: JA
hatte ich in#45 schon selbst gemerkt;
mittlerweile habe ich meine rf_V0.4 drangehabt, aber das Gleiche.
Evtl. auch noch ein Fehler von mir:
zuerst habe ich im DFU-Mode den Bootloader geflasht; dazu 5V an pin 28 und 30 an GND, JP6 gebrückt; Powertaster ebenfalls gebrückt, dann B+ gedrückt und gehalten, dann 5V zugeschalten;
in Ergebnis Bootloader nach DFU-Menü richtig geflasht, Verifizierung auch o.k.
Spannung weg, JP6 "entbrückt=
als FW mittels USB nicht ging (5V fehlten am Stick) habe ich versucht die FW als .dfu zu flashen, wurde mir auch als o.k. angezeigt.
Könnte es sein, daß dadurch Speicherbereiche falsch beschrieben wurden, die trotz nochmaligen Bootloaderinstall immer noch falsche Inhalte haben?
Will jetzt den STM komplett noch mal nachlöten, wobei das ja am oben gesagten nichts ändert.
vy 73
Michael_K
|
|
Logged
|
|
|
|
|
|
|
|
|
