Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #60 on: 13. August 2023, 12:50:51 »

Da bin ich kein Experte

ich werd meinen Trafo nu mal ändern, werd das so machen wo die vier innenleiter zusammengelötet wurden, wollte es in eina Wickeln, aber beim Schirmtrennen hab ich zu viel getrennt

ps hab RG316/25 ohne Außenmantel genommen
Logged

alle Angaben wie immer ohne Gewähr!!
73
Olli
noch länger dabei
***

Offline

Posts: 180



Ich liebe dieses Forum!

View Profile
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #61 on: 19. August 2023, 05:00:34 »

Hi
Man kann einige Spulen vom LPF-Filter und
Antennentuner durch Luftspuhlen ersetzen.
Wo finde ich die Wickeldaten (Durchmesser und Windungen)
Logged

Phantasie ist wichtiger als Wissen, denn Wissen ist begrenzt 73 mfg olli
Steven
alter Hase
****

Offline

Posts: 312



--

View Profile
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #62 on: 22. August 2023, 17:42:00 »

Hallo Olli,

die Werte für die Spulen im LPF der Endstufe stehen im Schaltplan, welcher Kern und die Anzahl der Windungen.

Zu deiner Frage wie ich mein T1 baue,
mein T1 schaut nu so aus







Das ist ein 25Ohm Koax ohne Außenmantel, die Seite mit der Schirmung wird meine Anzapfung, die andere Seite Eingang und Ausgang, wenn Eingang und Ausgang auf der selben Seite sind muss dazu auf den Board eine Brücke gesetzt werden, ist sonst alles schon vorbereitet auf der Platine.

73
Logged

alle Angaben wie immer ohne Gewähr!!
73
Olli
noch länger dabei
***

Offline

Posts: 180



Ich liebe dieses Forum!

View Profile
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #63 on: 23. August 2023, 14:46:08 »

Wie viele Windungen sind das?
4 Stück?
Aber ohne Messingrohre im Kern oder?
Die LPF Filter Spuhlen die ich suche sind Luftspuhlen
für 50 mhz 21 mhz und 28mhz.
Für 50mhz steht es glaub ich im Schaltplan.
aber für 28 und 21 mhz habe ich noch nix gefunden.
Windung und Durchmesser meine ich.
Wie hast du den Übertrage jetz gebaut? mit Teflonkabel in Messing Rohre
und warum wilst du den Ändern?
Logged

Phantasie ist wichtiger als Wissen, denn Wissen ist begrenzt 73 mfg olli
Steven
alter Hase
****

Offline

Posts: 312



--

View Profile
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #64 on: 23. August 2023, 15:37:41 »

Stückliste:

2 Röhren
2 Platinestückchen
1 Kern BN61-002
ca 50cm (lieber etwas mehr) RG316/25 (entmantelt) hatte ich glaub ich schon erwähnt

Mit den RG316/25 habe ich 4 Windungen gemacht und eine Seite den Schirm getrennt und dann mit auf die Röhren gelegt, und hinten die Schirmung verlötet!

Warum hab ich das gemacht da bei 6m der SWR vom T1 viel zu hoch wurde und mir C57 dabeim abgeraucht ist.
Mein neuer T1 hat mit 560pF + 200pF statt 470pF + 200pF durchgehend ein SWR unter 1.4 ...1.4.auch nur so von 32Mhz bis 48Mhz sonst besser und ab 60MHZ dann nach oben ansteigend.

Bis auf die Daten für die ATU sind alle im Schaltplan, sicher das du den richtigen Schaltplan hast?

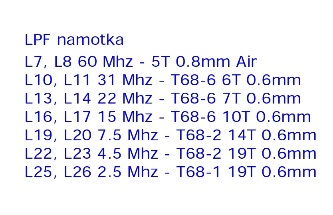

EDIT: Wickeldaten angehängt per Bild

gruß
« Last Edit: 23. August 2023, 16:03:12 by Steven »
Logged

alle Angaben wie immer ohne Gewähr!!
73

Olli
noch länger dabei
***

Offline

Posts: 180



Ich liebe dieses Forum!

View Profile
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #65 on: 23. August 2023, 17:36:25 »

Ja ich habe den richtigen Schaltplan.
Ich habe ja auch nur gesagt das es möglich ist für
50 28 21 Mhz Luftspulen im LPF ein zu setzen.
Steht auch auf der RU4PN Seite nur keine Daten der Luftspulen
Warum hast du noch röchen im Kern ?
Geht es nicht ohne ? Dann würde mein Kabel auch noch passen.
« Last Edit: 23. August 2023, 17:40:09 by Olli » Logged

Phantasie ist wichtiger als Wissen, denn Wissen ist begrenzt 73 mfg olli
Steven
alter Hase
****

Offline

Posts: 312



--

View Profile
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #66 on: 23. August 2023, 17:40:25 »

Quote from: Olli on 23. August 2023, 17:36:25
Ja ich habe den richtigen Schaltplan.
Ich habe ja auch nur gesagt das es möglich ist für
50 28 21 Mhz Luftspulen im LPF ein zu setzen.
Steht auch auf der RU4PN Seite nur keine Daten der Luftspulen

Ich hab bisher in keinen Schaltplan dazu Luftspulen gesehen

EDIT: da an besten im Telegramm Kanal fragen
« Last Edit: 23. August 2023, 17:42:58 by Steven » Logged

alle Angaben wie immer ohne Gewähr!!
73
Olli
noch länger dabei
***

Offline

Posts: 180



Ich liebe dieses Forum!

View Profile
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #67 on: 04. September 2023, 15:50:00 »

Hi
Was mich noch interessien würd hat wer von euch ein vxtr Ausgang für ein
Transverter (QO-100) in sein Wolf gebaut?
Von der software solls gehen.
Was muss geändert werden.
Ich dachte an upload auf 2 Meter dowload auf 10 Meter.
Am bestenn währe ein low power Ausgang für den upload.
So was zwisch 50 mW und 1 Watt
Logged

Phantasie ist wichtiger als Wissen, denn Wissen ist begrenzt 73 mfg olli
DC4YN
alter Hase
****

Offline

Posts: 434



Stress ist alles, was nicht Kaffeepause ist....

View Profile
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #68 on: 19. September 2023, 07:20:54 »

Hallo miteinander,

da ich wieder in DL bin, kann ich mich wieder dem Wolf-Projekt widmen.

Hat schon jemand von euch mal den LPF durchgemessen und durchgewobbelt?

Bis 7MHz scheint alles i.O aber dann gehts los....

Kein Filter passt....... werde mal alle Filter durchgehen und die Werte anpassen.....

Logged

Stay cool and calm


vy 73


Norbert
DL8EBD
positron
Urgestein
*****

Offline

Posts: 1908





View Profile
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #69 on: 19. September 2023, 08:16:17 »

schön dass Du wieder dabei bist Norbert
Ich hatte Dir mal vor einiger Zeit eine PN geschickt...

Logged
Olli
noch länger dabei
***

Offline

Posts: 180



Ich liebe dieses Forum!

View Profile
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #70 on: 19. September 2023, 13:37:47 »

Hi wie scheiße sieht es den aus ?
Ich habe zwar noch nicht das pa Modul fertig aber alle Bauteile da für.
Eigendlich hatte ich nu gedacht das ich alles habe um den Wolf fertig zu bauen.
Ich hoffe das ich nicht wider Teile bei digikey uder mouser bestellen muss.
Liegt das ding den so da neben????
Welche bom Liste hast du genommen?
Logged

Phantasie ist wichtiger als Wissen, denn Wissen ist begrenzt 73 mfg olli
DC4YN
alter Hase
****

Offline

Posts: 434



Stress ist alles, was nicht Kaffeepause ist....

View Profile
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #71 on: 19. September 2023, 16:45:39 »

Quote from: DL8EBD on 19. September 2023, 08:16:17
schön dass Du wieder dabei bist Norbert
Ich hatte Dir mal vor einiger Zeit eine PN geschickt...




Thomas du hast
Logged

Stay cool and calm


vy 73


Norbert
Olli
noch länger dabei
***

Offline

Posts: 180



Ich liebe dieses Forum!

View Profile
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #72 on: 25. December 2023, 13:36:54 »

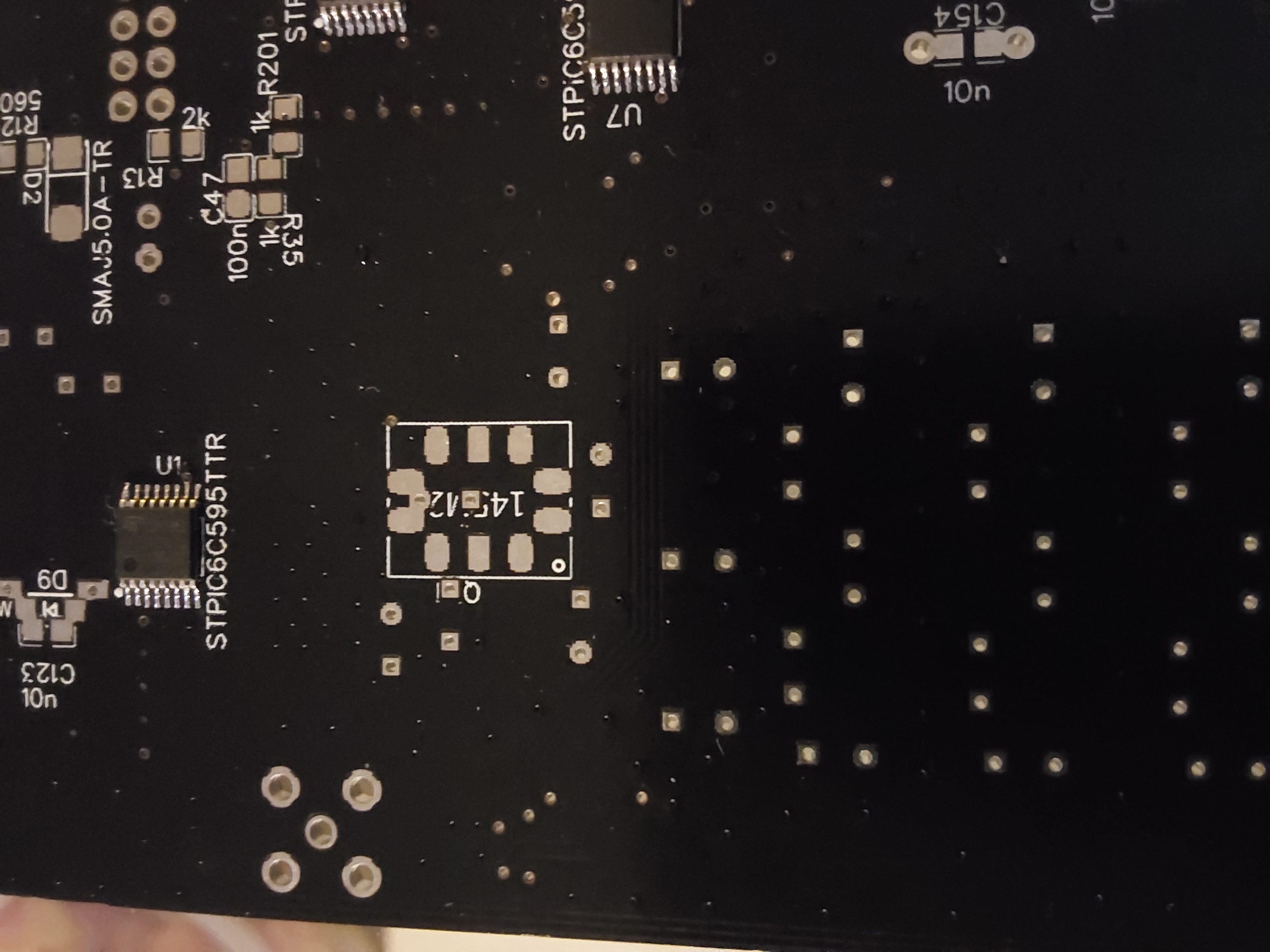

Ich werkel gerade an der pa rum. Da ist mir auf der was aufgefalle. Da wo das bauteil hin kommt steht nur Q145xxx irgend was.Das teil kann ich auch nicht in der bom finden. Ich sag mal das könnte ein Oszilator sein. Wer kan mir sagen was da hin kommt. Und wohl möglich auch die bauteile Bezeichnung
« Last Edit: 25. December 2023, 13:38:52 by Olli »
Logged

Phantasie ist wichtiger als Wissen, denn Wissen ist begrenzt 73 mfg olli
DL2GMI - Michael (H44MI)
alter Hase
****

Offline

Posts: 371





View Profile WWW E-Mail
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #73 on: 25. December 2023, 15:48:06 »

Das ist der 2m SAW-Filter...
Ich such mal was dazu raus, falls Steven nicht schneller ist :-)
Logged

UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
Steven
alter Hase
****

Offline

Posts: 312



--

View Profile
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #74 on: 25. December 2023, 16:16:22 »

Quote from: DL2GMI - Michael (H44MI) on 25. December 2023, 15:48:06
Das ist der 2m SAW-Filter...
Ich such mal was dazu raus, falls Steven nicht schneller ist :-)


Der Filter QF1 ist Optional, du kannst den Filter einbauen oder aber den 2m RF Filter mit L und Cs bauen.

A022-145M2 Central frequency - 145 MHz ca 2.5Mhz Bandwith

Sollte aber in der BOM sein .. Zeile 150

73 und frohes Fest allen

ps
nur in Russland zu bekommen, hab 10 im Lieferrückstand
« Last Edit: 25. December 2023, 16:22:36 by Steven »
Logged

alle Angaben wie immer ohne Gewähr!!
