Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #15 on: 01. October 2021, 12:25:09 »

Hallo Norbert,

danke für den Hinweis auf Aliexpress.

Ist der Suffic IUP statt CUP auch verwendbar?
Ich vermute I steht für industrial und c für consumer,
habe es aber im DB noch nicht verifiziert.

Heißt also ein höherer Temperaturbereich, bei dem der ADC
funktioniert. Ich frage nicht, weil ich es brauchen würde,
sondern weil dann mehr Bezugsmöglichkeiten sich auftun,
wen auch das I natürlich teurer ist.

Bei Aliexpress ist es aber nur ein geringfügig Preisunterschied.

vy73
Markus

PS.: Hast Du den Altera FPGA auch von dort?
Und wie sieht es mit dem STM32H7xx aus - wo beziehst Du diesen?

Habe gerade meinen Fundus gesichtet und einen STM32H753ZIT6
gefunden. Noch original verpackt - liegt bei mir schon über zwei
Jahre zum. War für das neue mcHF alias UHSDR Projekt gedacht.

Muss schauen, ob er vom Gehäuse und der Pinzahl passen würde.




« Last Edit: 01. October 2021, 12:49:54 by dl8mby » Logged
DC4YN
alter Hase
****

Offline

Posts: 435



Stress ist alles, was nicht Kaffeepause ist....

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #16 on: 01. October 2021, 12:41:51 »

Hallo.....


der LTC2208IUP hat einen Temperaturarbeitsbereich von -40°C ~ 85°C und

der LTC2208CUP hat einen Temperaturarbeitsbereich von  0°C bis 70°C

der CUP ist, denk ich, mehr als ausreichend für uns.

Den Cylone IV und dem STM32 hab ich noch von Digikey. Ist aber schon einige Zeit her.

Ali hat mir noch 2 STM32 geliefert und ich werde sie mal ausprobieren.

bei den LTC solltest du nicht unbedingt den billigsten kaufen.

Logged

Stay cool and calm


vy 73


Norbert
dl8mby
alter Hase
****

Offline

Posts: 363



Ich liebe dieses Forum!

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #17 on: 01. October 2021, 13:05:21 »

Das Datenblatt hat soeben meine Frage beantwortet.

die STM32H7xxV Variante hat 82 GPIOs und ein 100PIN Gehäuse,
wohingegen die STM32H7xxZ Variante 114GPIOs und ein 144PIN Gehäuse
hat. Somit habe ich mich zu früh gefreut und muss doch einen H743 kaufen.

Sorry für die überflüssige Frage.

vy73
Markus
« Last Edit: 01. October 2021, 14:35:42 by dl8mby » Logged
Michael_K
Urgestein
*****

Offline

Posts: 638



Ich liebe dieses Forum!

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #18 on: 09. October 2021, 15:28:30 »

Hallo,
noch mal ne kurze Frage zum STM32:
In Netz sind jetzt Angebote zum STM32H743VIT6-052 aufgetaucht.
Wo liegen die Unterschiede vom xxx-052 zu dem ohne 052?

Ein schönes WE.

vy 73 aus Erfurt
Michael_K
Logged
Michael_K
Urgestein
*****

Offline

Posts: 638



Ich liebe dieses Forum!

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #19 on: 14. October 2021, 13:55:38 »

Hallo,
ein paar Fragen zum Flashen ds STM32:
1. kann man das schon machen wenn der IC samt zugehörige BE (Spannungsversorgung, Quarze, usw.) bestückt ist
2. Flashen mittels DFU-Mode, ST-Link (ist ja vom mcHF bekannt wie das geht) oder anders?
3. gibt es einen Link zu dem Datenfile (HEX oder anders). Irgendwie werde ich nicht fündig.
Danke für Infos
vy 73 aus Erfurt
Michael_K
Logged
DF8OE
Administrator
*****

Offline

Posts: 6277



Stellvertr. OVV I40, Jugend / Nachwuchsreferent

View Profile WWW
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #20 on: 14. October 2021, 14:18:58 »

Hallo Michael,

entweder ST-Link oder DFU-Mode. Und wenn Du in der Menüleiste des Forums ganz links auf den Button "UHSDR" klickst landest Du bei den Files die Du suchst.

vy 73
Andreas
Logged

Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE
-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<
Adam
Neuling
*

Offline

Posts: 30



Uwielbiam to forum!

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #21 on: 14. October 2021, 15:41:01 »

Hallo Michael,

Hier hast Du alles:

https://www.dropbox.com/sh/jrs38c2iwtxk6c1/AACUw9yrOuv3P8LjwSxlcpqIa?dl=0

73
Adam
Logged
Michael_K
Urgestein
*****

Offline

Posts: 638



Ich liebe dieses Forum!

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #22 on: 14. October 2021, 17:02:43 »

@ Adam,
ich danke Dir recht herzlich für den Link.
Werde mich am WE damit befassen/orientieren, da ich ja die QRP-Version aufbaue.

vy 73 aus Erfurt
Michael_K
Logged
Michael_K
Urgestein
*****

Offline

Posts: 638



Ich liebe dieses Forum!

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #23 on: 30. October 2021, 17:29:00 »

Hallo zusammen und guten Abend,
kurze Frage zur Bestückung:
Hat jemand eine "zündende" Idee, besser noch praktische Erfahrung, wie der T1 (Eingangsfilter zum DC-DC-Wandler) sicher (!!) gelötet werden kann. Die Pads auf der PCB sind ja echt mickrig; selbst ein Vorverzinnen ist mir nicht recht gelungen. Dazu noch die Wärmeabfuhr des Massepads (sekundärseitig).
Danke für Hinweise.
vy 73 aus Erfurt
Michael_K
Logged
Michael_K
Urgestein
*****

Offline

Posts: 638



Ich liebe dieses Forum!

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #24 on: 31. October 2021, 10:01:09 »

Frage hat sich vor 15min geklärt; einseitig geheftet und mit Heißluft nachjustiert und dann die zweite Seite verlötet.
Ohmscher Durchgang vom Pinheader zum Elko ist da; + gegen GND isoliert.
Andere Frage:
Hat jemand mal die Stromaufnahme des Mainboards über den 13,8V-Eingang gemessen?
Was müssen die Lötstellen des T1 verkraften?

vy 73 aus Erfurt
Michael_K
Logged
Michael_K
Urgestein
*****

Offline

Posts: 638



Ich liebe dieses Forum!

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #25 on: 31. October 2021, 15:10:42 »

Hi,
letzte Frage für heute:
R3: sowohl in der BOM, als auch im Schema "NONE/0".
Nicht bestücken ODER 0Ohm? Was ist richtig?

vy 73 aus Erfurt
Michael_K
Logged
DC4YN
alter Hase
****

Offline

Posts: 435



Stress ist alles, was nicht Kaffeepause ist....

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #26 on: 31. October 2021, 16:13:43 »

Hallo Michael,

PN habe ich gelesen

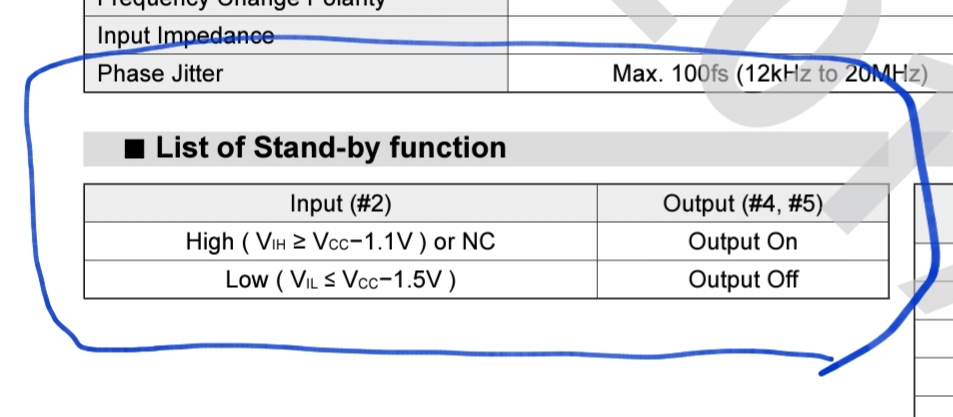

schau mal hier. das ist der Epson VCXO
Seite 2

Ich habe den R3 nicht bestückt. Kann aber mangels FPGA noch nicht testen.
Logged

Stay cool and calm


vy 73


Norbert
Michael_K
Urgestein
*****

Offline

Posts: 638



Ich liebe dieses Forum!

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #27 on: 31. October 2021, 16:48:44 »

Danke Norbert,
ich habe den NV7050SA drauf.
lasse auch erst mal den R3 unbestückt.

Ich erwarte diese Woche noch 2 Bauteile für den DC-DC-Konverter. Damit wäre dann die Spannungsversorgung Mainboard erledigt und ich könnte mal das Zusammenspiel mit der Front-unit, wenn auch ohne Display, testen.

vy 73 aus Erfurt
Michael_K
Logged
Steven
alter Hase
****

Offline

Posts: 314



--

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #28 on: 31. October 2021, 17:02:40 »

Hallo Michael,

laut Datenblatt zum NV7050SA kannst du R3 bestücken aber auch weglassen da über R3 ein HIGH auf den VCXO gegeben wird. Der Ausgang des VCXO ist aktive wenn Pin2 HIGH oder undefiniert ist, deaktiviert wenn PIN 2 auf Masse liegt.

gruß

Quote from: Michael_K on 31. October 2021, 16:48:44
Danke Norbert,
ich habe den NV7050SA drauf.
lasse auch erst mal den R3 unbestückt.

Ich erwarte diese Woche noch 2 Bauteile für den DC-DC-Konverter. Damit wäre dann die Spannungsversorgung Mainboard erledigt und ich könnte mal das Zusammenspiel mit der Front-unit, wenn auch ohne Display, testen.

vy 73 aus Erfurt
Michael_K
« Last Edit: 31. October 2021, 18:42:04 by Steven »
Logged

alle Angaben wie immer ohne Gewähr!!
73

Michael_K
Urgestein
*****

Offline

Posts: 638



Ich liebe dieses Forum!

View Profile
Re:Mainboard- Bauteile, Fragen, Hinweise....
« Reply #29 on: 01. November 2021, 09:23:54 »

Danke Steven,
hatte ich auch schon gelesen.
Schlußfolgerung: die Datenblätter eher und gründlicher lesen.

vy 73 aus Erfurt
Michael_K
Logged
