   Author  Topic: RF-Big- Bauteile, Fragen, Hinweise....  (Read 22213 times)
DL2GMI - Michael (H44MI)
alter Hase
****

Offline

Posts: 371





View Profile WWW E-Mail
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #15 on: 30. December 2021, 11:06:30 »

Hallo Norbert,

danke für Deine Unterstützung !

Vorhin sind nochmals einige Bauteile der RF-Big-Rev5-Unit aufgetaucht, BAV99 und so sachen. Ich kann die Liste nochmals hochladen.

Bezüglich der jetzigen RF-Big-rev5: Diese entspricht also einem aktuellen Stand, der auch HF-technisch funktioniert?
Oder wäre es notwendig umzuschwenken ?
Logged

UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
DL2GMI - Michael (H44MI)
alter Hase
****

Offline

Posts: 371





View Profile WWW E-Mail
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #16 on: 06. January 2022, 11:23:18 »

Ich habe die BOM nochmal überarbeitet. Mir fehlt noch ein Denkanstoss für die Spulen z.B. L48, L28, L31 und die Übertrager T1-T3 sowie T6, für T1 und T3 gibt es hier ja schon vorschläge.

Komplett Unklar, auch nach lesen des Telegram-Channels, ist TSWR.
 BOM-RF-UNIT-BIG-rev51.pdf
« Last Edit: 06. January 2022, 11:25:05 by DL2GMI - Michael (H44MI) »
Logged

UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
Michael_K
Urgestein
*****

Offline

Posts: 638



Ich liebe dieses Forum!

View Profile
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #17 on: 06. January 2022, 13:12:38 »

@Michael zum TSWR:

aus der Beschreibung im Schaltplan ist es ein Doppellochkern, Material für KW: 43 oder ähnlich, Dimension ? Die -202 dürften für 100W zu klein sein.
2 isolierte Drähte 1,5 qmm gerade durch die Öffnungen
über die Randseiten 20Wdg. 0,5qmm CuL

vy 73 aus Erfurt
Michael_K
Logged
DC4YN
alter Hase
****

Offline

Posts: 431



Stress ist alles, was nicht Kaffeepause ist....

View Profile
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #18 on: 06. January 2022, 14:12:10 »

Hallo Michael

also hier dein Denkanstoß

Schau mal in den Schaltplan für die RF-Big Seite 7 und 8. Da wirst du fündig. Induktivität mit 22nH bzw 220nH
1206er Footprint.

L28 Seite 2 im Schaltplan. Links unten auf dieser Seite sind die Wickeldaten angegeben. Ringkern mit Permiabilität von 1000 mit den Maßen 16mmx10mmx4,5mm.
Also Außendurchmesser-Innendurchmesser-Breite.
Ich habe nur eine Drahtbrücke eingelötet. solange bis ich einen passenden Ringkern gefunden habe.

Für die Übertrager stehen die benötigten Daten im Schaltplan S.7 und S.8

Mit der SWR-Brücke würde ich einen Doppellochkern empfehlen, Material 43, die Größe an die Platine angepasst.

Viel Spaß beim Nachbau
Logged

Stay cool and calm


vy 73


Norbert
DL2GMI - Michael (H44MI)
alter Hase
****

Offline

Posts: 371





View Profile WWW E-Mail
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #19 on: 06. January 2022, 17:38:51 »

Hallo zusammen,

ich denke das mit den Übertragern und der SWR-Messbrücke habe ich nun nahezu verstanden. Ich werde mir die Schematics nochmal in ruhe anschauen.

Wenn ich die 220nH (L31, L46) bei Mouser suche und entsprechend eingrenze, bleiben 2 Ergebnisse übrig: https://www.mouser.de/c/passive-components/inductors-chokes-coils/fixed-inductors/?inductance=22%20nH&package%20%2F%20case=1206%20%283216%20metric%29&packaging=Cut%20Tape&termination%20style=SMD%2FSMT
Auf was muss ich denn achten bezüglich :
-Abweichung/Toleranz
-Gleichstromwiderstand ?

Logged

UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
DC4YN
alter Hase
****

Offline

Posts: 431



Stress ist alles, was nicht Kaffeepause ist....

View Profile
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #20 on: 06. January 2022, 20:17:44 »

Hallo Michael,

ich habe diese hier verwendet.
Festinduktivität

Aber leider ist kein Bestand mehr vorhanden bei Mouser
Logged

Stay cool and calm


vy 73


Norbert
DC4YN
alter Hase
****

Offline

Posts: 431



Stress ist alles, was nicht Kaffeepause ist....

View Profile
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #21 on: 06. January 2022, 20:21:51 »

Hallo miteinander....

bezüglich des VHF-SWR-Meter habe ich eine kleine Platine. Diese werde ich bei JLC bestellen.

Bild folgt....
Logged

Stay cool and calm


vy 73


Norbert
DL2GMI - Michael (H44MI)
alter Hase
****

Offline

Posts: 371





View Profile WWW E-Mail
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #22 on: 07. January 2022, 07:34:16 »

Norbert,

Dake für Deine Unterstützung.

Ich habe gerade bei Exshine 10 dieser Spulen angefragt. Vielleicht klappt das ja.
Wir kommt man ausgerechnet auf diese Version? Hat das was mit Geschirmt/ungeschirmt zu tun ?
Oder mit dem Gleichstromwiderstand ? Oder würde man das auch bei Reichelt oder Digikey finden können ?
Mir geht es darum zu verstehen, wir man diese Bauteile finden kann. Widerstände habe ich jetzt verstanden, aber mit Kondensatoren und insbesondere den Induktivitäten tue ich mich noch schwer.
Tantal, Keramik, Mehrschicht, Dickschicht, Dünnschicht, MLCC - wer soll da noch durchblicken :-)
Beim Motherboard gibt es z.B. 3 Kondensatoren 22µF 10V. Davon scheinen 2 jedoch Tantal zu sein ("Kastenbauform") und einer Elektrolyt (Becherbauform). Das konnte ich über den Bestückungsaufdruck (Bauteileabmessung) herausfinden...

An der SWR-Brücke haben bestimmt einige Interesse.

@Alle:
Ich habe aus einer Fehlbestellung einige dieser 1206-Kondensatoren HiVolt (1kV) übrig!

Apropos:
Die Kondensatoren, z.B. C97 obzw. C85, müssen das auch Hochvolt sein ? Bzw. welche Spannungsfestigkeit müssen die haben ?
Logged

UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
DC4YN
alter Hase
****

Offline

Posts: 431



Stress ist alles, was nicht Kaffeepause ist....

View Profile
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #23 on: 30. January 2022, 16:59:01 »

Ich hab auch noch 3 Stück über von der neuen RF-Big
ebenso noch 3 Stück vom neunen Mainboard.

Logged

Stay cool and calm


vy 73


Norbert
DL2GMI - Michael (H44MI)
alter Hase
****

Offline

Posts: 371





View Profile WWW E-Mail
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #24 on: 01. February 2022, 20:06:53 »

Nachdem die Front-Unit nun bis auf den FPC-Verbinder fertig ist (ich muss noch überlegen ob ich das selber probiere oder weggebe zum löten), möchte ich nun an der RF-Unit weiterkommen.

Ich konnte in den letzten 2 Wochen einiges bestücken, bin auch gerade dabei die Verbindungen zu RS-components aufleben zu lassen (habe ein Relais zu wenig bestellt...).

Akutell finde ich nirgends, zeitnah und in der richtigen Variante die BLAU markierten Bauelemente.

Wer kann mir verlässige Bezugsquellen mit Lieferbarkeit nennen oder ggf. die Bauteile anbieten ?
 BOM-RF-UNIT-BIG-rev5_DL2GMI.pdf
Logged

UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
DC4YN
alter Hase
****

Offline

Posts: 431



Stress ist alles, was nicht Kaffeepause ist....

View Profile
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #25 on: 01. February 2022, 21:37:43 »

guten Abend,

Nachdem ich mir die Liste mal angesehen habe, sind die Drosseln sind z.Zt alle bei Mouser erhältlich.
Die Kondensatoren mit den Bezeichnungen B32620A0682J000 sind bedrahtete Hochvolt-Kondensatoren
erhältlich u.a. bei Reichelt.

die NPO-Kondensatoren 2,2pF und 5pF sind bei den "üblichen Verdächtigen" nur mit langen Lieferzeiten zu bekommen. Andernfalls sind diese Kondensatoren auch bei Ali vorrätig. Hat hat auch ca. 4 Wochen Lieferzeit.

Ich schau mal in meine "Bastelkiste" vlt hab ich das ein odere andere Bauteil noch vorrätig.
Logged

Stay cool and calm


vy 73


Norbert
DL2GMI - Michael (H44MI)
alter Hase
****

Offline

Posts: 371





View Profile WWW E-Mail
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #26 on: 02. February 2022, 18:46:18 »

Servus,

nur damit wir vom gleichen schreiben: Du meinst den Reichelt, den man unter reichelt.de findet ?

Da finde ich nicht einen einzigen Folienkondensator mit 22pF, Rastermaß 7,5mm und 1kV Spannungsfestigkeit. Oder ich bin wirklich zu blöd.

Beispielsweise für L32-L34 würde ich diese nehmen: https://www.mouser.de/ProductDetail/Coilcraft/0805HT-8N2TJLC?qs=zCSbvcPd3pYKZ41HMdu%252Bjg%3D%3D
Passt die? Es gibt - selbst auf Bauform eingegrenzt - 15 Varianten für den Wert 8.2nH. Ich bin ja auch lernbereit...Auf was muss ich achten?
Shielded/Unshielded?
Abweichung ?
Max. DC-Strom ?
Max. DC-R ?
Q min ?

2,2pF und 5pF (C4-C8) würde ich als 50er Abschnitt vom Chinamann (ebay) bekommen, mit entsprechender Lieferzeit...(2-3 Monate).
Logged

UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
DC4YN
alter Hase
****

Offline

Posts: 431



Stress ist alles, was nicht Kaffeepause ist....

View Profile
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #27 on: 02. February 2022, 19:40:19 »

guten Abend....

mit den Kerko gibts mittlerweile auch schon Lieferprobleme.
z.B. den 10pF NPO bekommst du hier

die NPO Kondensatoren 5pf/1kV und 2,2pF/1kV bekommst du direkt bei Ali

die Drossel passt. Am besten du bestellst immer Shielded, geringer Widerstand etc.
Logged

Stay cool and calm


vy 73


Norbert
DL2GMI - Michael (H44MI)
alter Hase
****

Offline

Posts: 371





View Profile WWW E-Mail
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #28 on: 13. February 2022, 15:09:09 »

Für L30 und L43, 10µH, habe ich nun bestellt: https://www.mouser.de/ProductDetail/KEMET/MPEV1D1040L100?qs=CiayqK2gdcImGrrswEy1pQ%3D%3D

Ich hoffe das passt...

Für die HV-C´s z.B. C100 habe ich nun bestellt: https://www.mouser.de/ProductDetail/81-GCM31A5C3A221FX1D
Logged

UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
Steven
alter Hase
****

Offline

Posts: 312



--

View Profile
Re:RF-Big- Bauteile, Fragen, Hinweise....
« Reply #29 on: 06. March 2022, 16:49:38 »

Moin

Alle Spulen sind mit Kupferdraht welcher Stärke? Würde sonst das dickste nehmen was passt von den Windungen und vom Bohrloch.

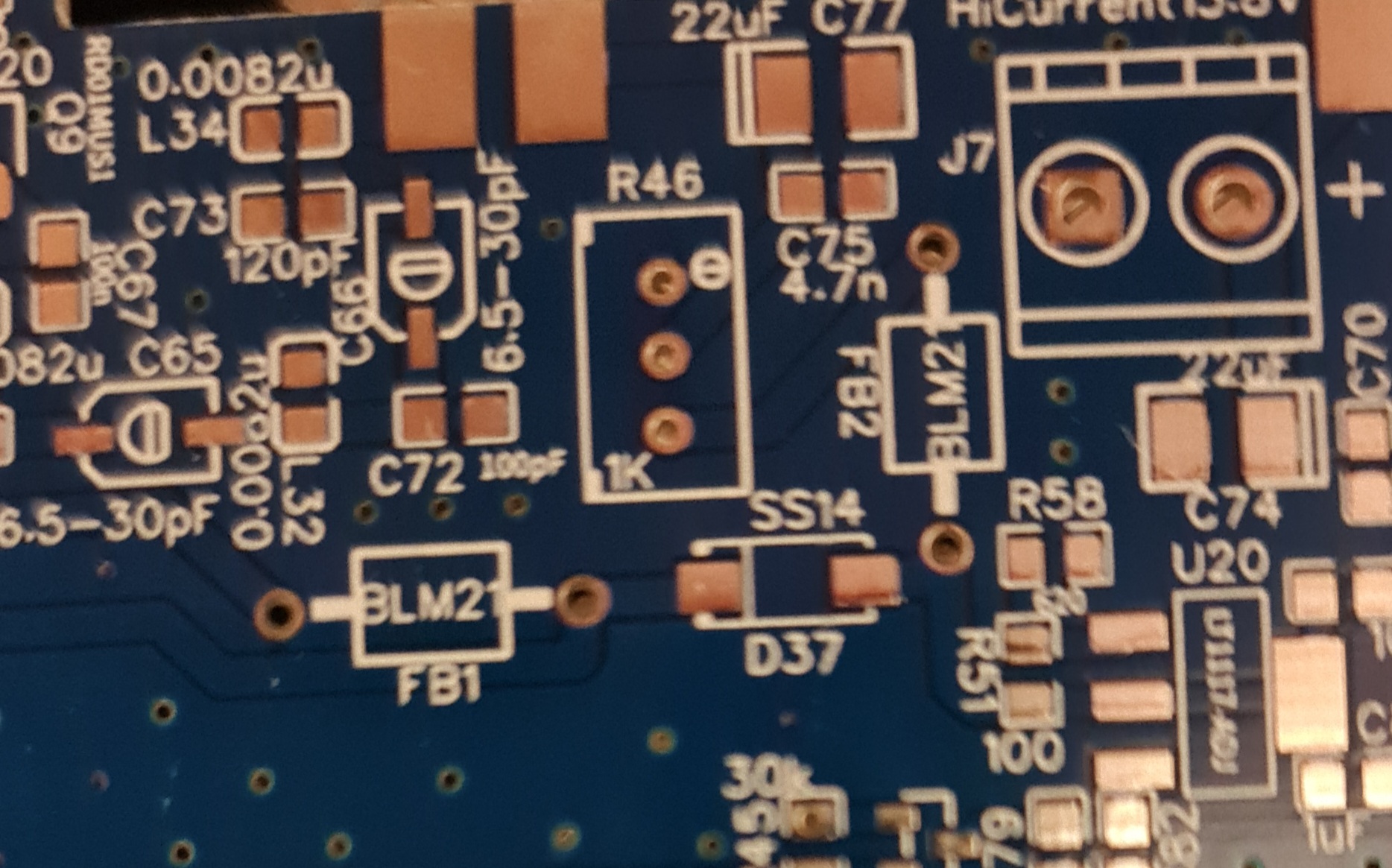

Und eine Frage zu FB1 und FB2 .. laut BOM sollte es BLM21 0805 sein..
das passt aber nicht Hat jemand die passenden für mich? oder weiß wo ich die bekomme?
Ich denke mal es wäre gut wenn Norbert für das geänderte Board die Daten (BOM/Schaltplan) hier mit einstellt

Gruß
Steven
« Last Edit: 06. March 2022, 20:49:55 by Steven »
Logged

alle Angaben wie immer ohne Gewähr!!
73
