Topic: Front-Unit - Bauteile, Fragen, Hinweise.... (Read 19998 times)
|
|
Michael_K
Urgestein
 Offline
Posts: 638
Ich liebe dieses Forum!
|
 |
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #75 on: 22. January 2022, 12:08:49 »
|
|
Hallo,
als "Verbinder" der Platinen untereinander verwendet Norbert offensichtlich Distanzbolzen M3,5 x Länge.
Zwischen front-unit und Frontplatte sind es wohl 12mm;
Gibt es für die restlichen Baugruppen schon Gedanken oder gar "Erprobtes"?
Es müssen ja die Bauhöhen der 12V-Verbinder und der SMA-Kabel berücksichtigt werden.
Anm.: für die QRP-Variante ist der Abstand front.unit - mainboard 40mm; bedingt durch die Bauhöhe des Main-Encoders.
vy 73 aus Erfurt
Michael_K
|
|
 Logged
|
|
|
|
DL2GMI - Michael (H44MI)
alter Hase
Offline
Posts: 371

|
|
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #76 on: 23. January 2022, 15:18:12 »
|
|
Mahlzeit  ,
ich habe Abstandsbolzen 6-kant mit 6mm Länge und M3 von Mouser zwischen Platine und Displayplatine verwendet, Schrauben M3 hatte ich noch diverse Längen (aber natürlich nicht die Passenden :-) ) von meinem Endstufenprojekt übrig. Damit stehen die Pins nahezu bündig auf der Lötseite "über". Ich hoffe das reicht wirklich. Aber die Löcher sind ja durchkontaktiert, da wird das Zinn ja ein bischen reinlaufen.
|
|
Logged
|
UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
|
|
|
Steven
alter Hase
Offline
Posts: 311
--
|
|
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #77 on: 11. March 2022, 18:17:02 »
|
|
Hallo...
so weit war ich eben bis es qualmte
da hat sich dann L2 ausgelötet.. Die Spule ist noch iO nur wird sie sehr heiß.
Der Strom liegt bei ca 250mA-280mA.. eingebaut habe ich eine L-1812AS 3.3ųH
Edit: seh just die ist mit 270mA angegeben ..
Hat wer einen Rat.. denke mal eine etwas andere Spule wär gut oder?? Welche würde gehen? Hat noch wer eine?? Auf den Mainboard hab ich.dieses Problem nicht.
gruß
|
alle Angaben wie immer ohne Gewähr!!
73
|
|
|
|
|
Steven
alter Hase
Offline
Posts: 311
--
|
|
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #79 on: 11. March 2022, 22:08:17 »
|
|
Danke  ...
|
|
Logged
|
alle Angaben wie immer ohne Gewähr!!
73
|
|
|
DL2GMI - Michael (H44MI)
alter Hase
Offline
Posts: 371
|
|
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #80 on: 12. March 2022, 14:51:00 »
|
|

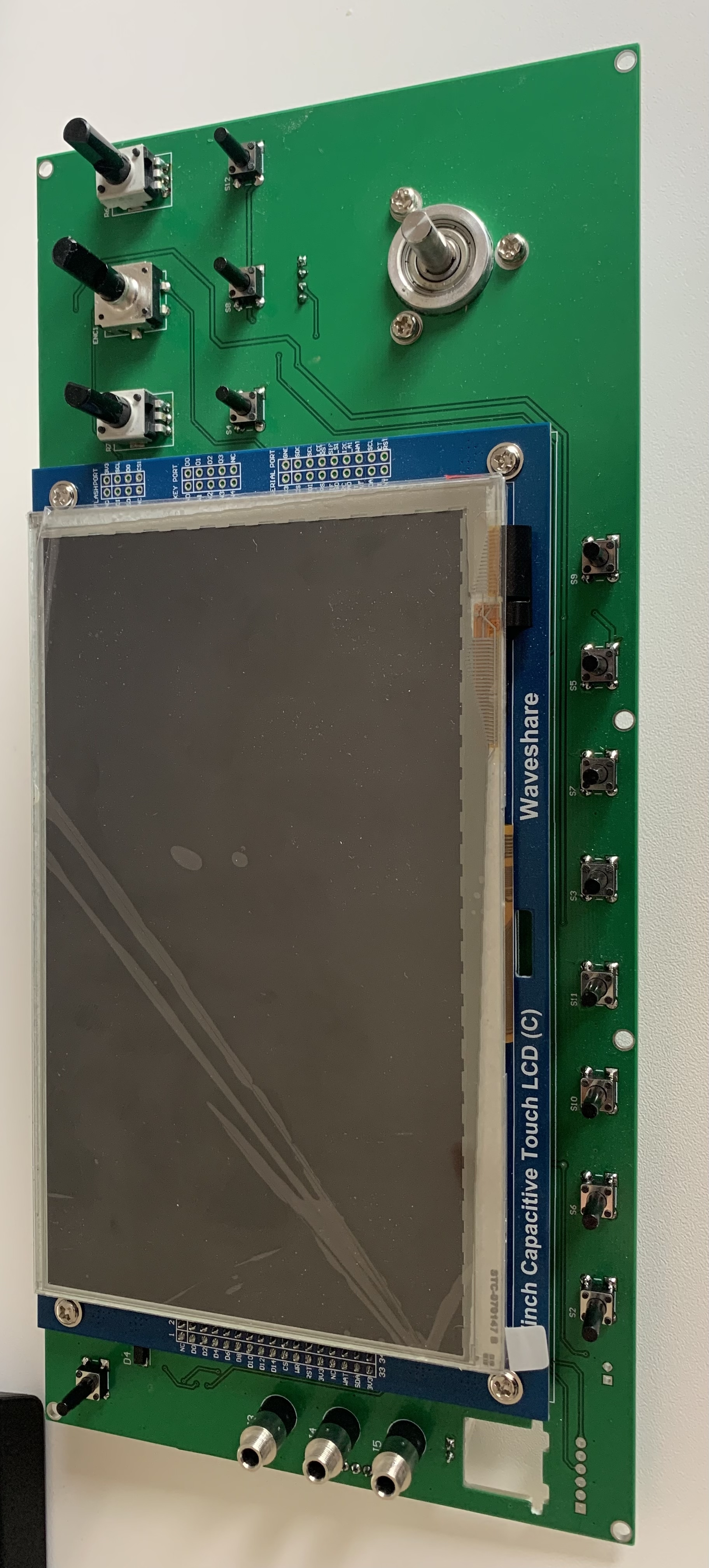

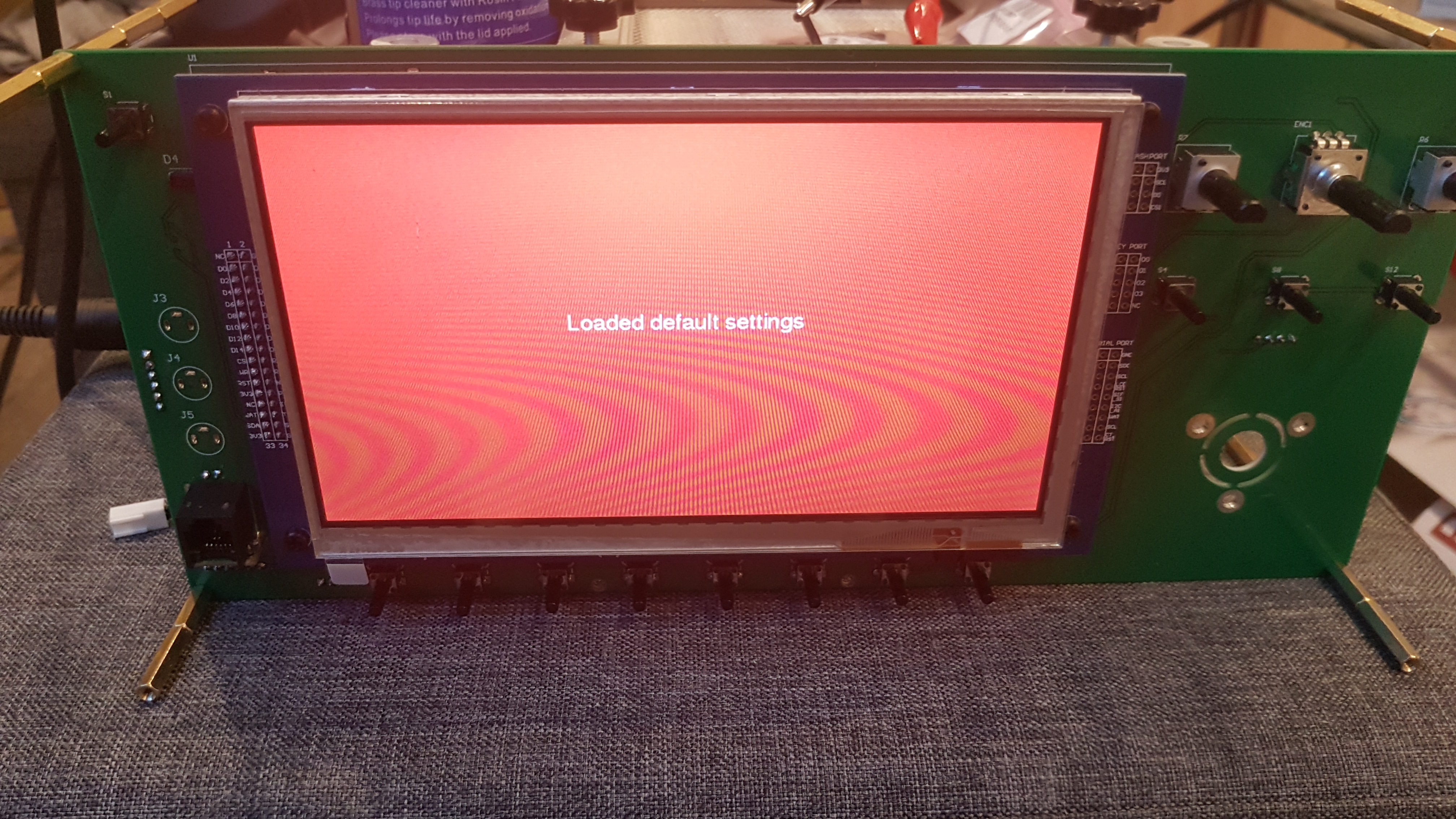

Auch bei mir geht es voran. Nachdem nun die 6mm-Distanzbolzen geliefert wurden, habe ich die Front-Unit einer eingehenden Optischen Kontrolle und Reinigung unterzogen. Anschliessend noch das Display eingelötet und mal vorsichtig bestromt. Bei 13,7V Stromaufnahme 150mA, Display zeigt auch schon eine Reaktion. Alles mal ohne Motherboard getestet.
|
UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
|
|
|
DL2GMI - Michael (H44MI)
alter Hase
Offline
Posts: 371
|
|
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #81 on: 12. March 2022, 14:51:18 »
|
|

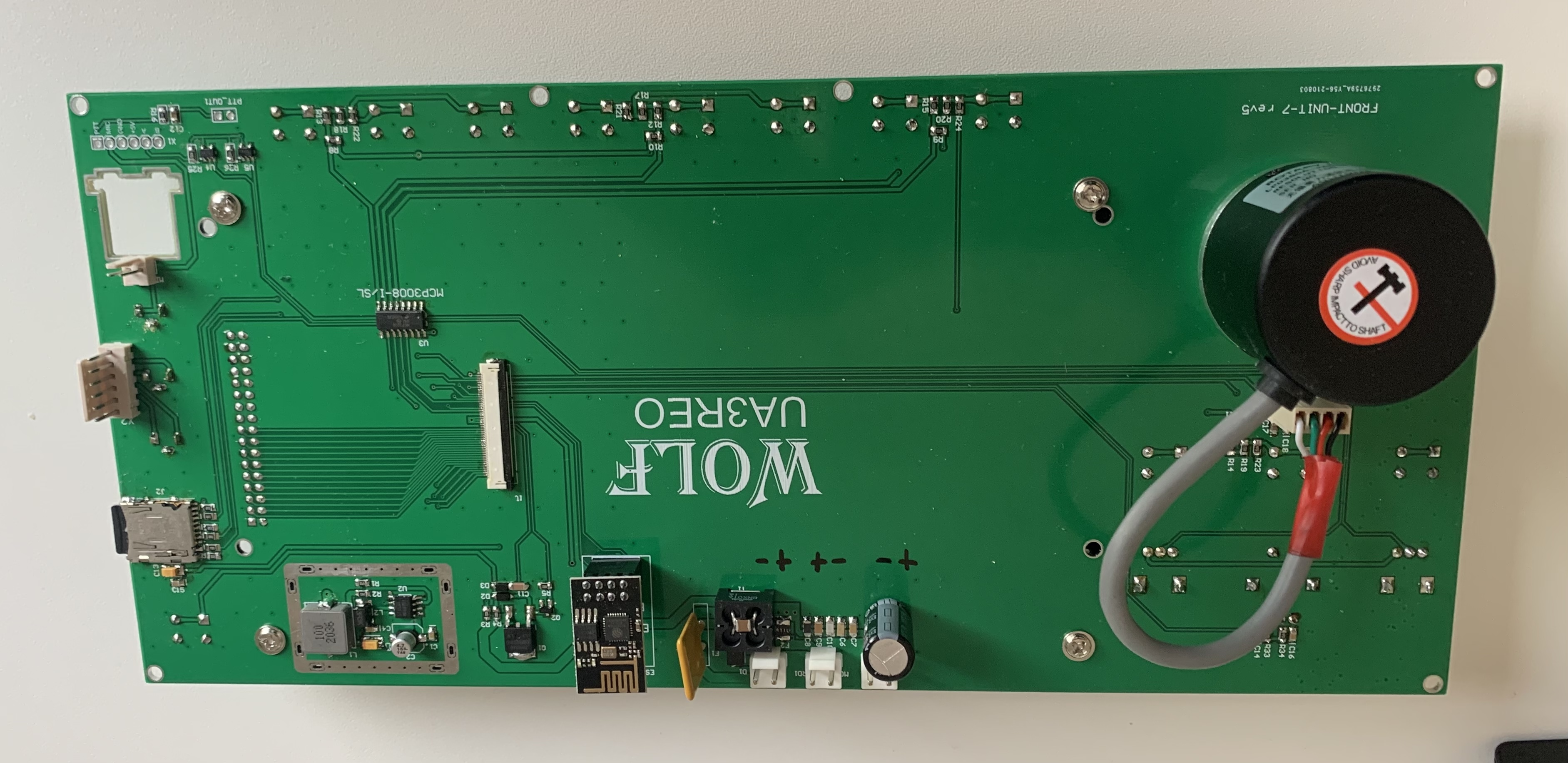

..und Rückseite.
|
UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
|
|
|
DC4YN
alter Hase
Offline
Posts: 431
Stress ist alles, was nicht Kaffeepause ist....
|
|
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #82 on: 12. March 2022, 15:26:06 »
|
|
Hallo miteinander
Top Glückwunsch Michael.
Es freud mich, dass es hier weiter vorangeht
|
|
Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
S58J
schon länger dabei
Offline
Posts: 100
Ich liebe dieses Forum!
|
|
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #83 on: 24. January 2023, 10:25:23 »
|
|
Hi
With a little bit of an exercise with the Altium online viewer please find the attached schematic of FRONT UNIT 7 rev 2 compact version by RA9UCN.
This is the latest 7 inch LCD PCB but overall smaller than the big rev 5 FRONT UNIT PCB. It has a number of additional parts, ESP-07 as option and the buttons are oriented downwards (interesting approach). You can see the PCB on Adam's previous photos.
Kind regards
Janez, S58J
|
|
|
|
|
Olli
noch länger dabei
Offline
Posts: 180
Ich liebe dieses Forum!
|
|
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #84 on: 30. July 2023, 14:46:29 »
|
|
Hallo Leute ich suche noch die kleine Adapter Platine
für die Netzwerk Buchse (Micro) in der 7 Zoll Frontplatte.
Hat wer von euch noch eine für mich über???
|
|
Logged
|
Phantasie ist wichtiger als Wissen, denn Wissen ist begrenzt 73 mfg olli
|
|
|
DL8EBD
positron
Urgestein
Offline
Posts: 1926
|
|
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #85 on: 31. July 2023, 06:17:21 »
|
|
meinst Du diese Platine?
|
|
Logged
|
bitte keine technische Fragen oder Diskussionen via PN, dafür ist das Forum da.
vy73
Thomas
|
|
|
Olli
noch länger dabei
Offline
Posts: 180
Ich liebe dieses Forum!
|
|
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #86 on: 31. July 2023, 17:23:45 »
|
|
Ja genau die so eine brauche ich noch
|
|
Logged
|
Phantasie ist wichtiger als Wissen, denn Wissen ist begrenzt 73 mfg olli
|
|
|
DL8EBD
positron
Urgestein
Offline
Posts: 1926
|
|
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #87 on: 31. July 2023, 17:39:58 »
|
|
werde ich die Tage bei JLCPCB bestellen
|
|
Logged
|
bitte keine technische Fragen oder Diskussionen via PN, dafür ist das Forum da.
vy73
Thomas
|
|
|
Olli
noch länger dabei
Offline
Posts: 180
Ich liebe dieses Forum!
|
|
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #88 on: 31. July 2023, 18:24:06 »
|
|
Kann ich eine bekommen.
Welche willst du noch bestellen?
Wenn du welche für den Wolf TRX brauchst ich hätte welche da
|
|
Logged
|
Phantasie ist wichtiger als Wissen, denn Wissen ist begrenzt 73 mfg olli
|
|
|
DL8EBD
positron
Urgestein
Offline
Posts: 1926
|
|
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #89 on: 31. July 2023, 19:15:53 »
|
|
geht klar, eine für Dich Olli.
Nur bitte etwas Geduld - Bestellung läuft jetzt und Lieferung erfolgt in der 32. KW.
EDIT:
mittlerweile sind alle Platinen vergeben.
|
| « Last Edit: 01. August 2023, 17:49:44 by DL8EBD » |
Logged
|
bitte keine technische Fragen oder Diskussionen via PN, dafür ist das Forum da.
vy73
Thomas
|
|
|
|
|
|
FRONT-UNIT-7_compact_ver_2_by_RA9UCN.pdf
