Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #60 on: 28. November 2021, 18:58:53 »
|
|
Danke Euch beiden. Ist ja was für die Zukunft
vy 73 aus Erfurt Michael_K
|
|
Logged
|
|
|
|
DL2GMI - Michael (H44MI)
alter Hase

Offline
Posts: 373

|
 |
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #61 on: 07. December 2021, 19:08:21 »
|
|
So, bis auf den PEC12-Encoder und den FPC-Verbinder (schon im Warenkorb bei Mouser) ist die Frontunit fertig bestückt.
Für die Mikrofonadapterplatine von Norbert - gibt es da eine Empfehlung welche Buchse (von Mouser) da am besten passt ? Ich hätte ja vermutet https://www.mouser.de/ProductDetail/Wurth-Elektronik/615006138421?qs=rS3zZhy2AQPoaD7M%2F0wyLg%3D%3D
Ich habe das MH-48 als Mikrofon. Hat jeman ein Detailfoto wie die Adapterplatine montiert sein muss ?
|
« Last Edit: 07. December 2021, 19:17:28 by DL2GMI - Michael (H44MI) » |
Logged
|
UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
|
|
|
Michael_K
Urgestein

Offline
Posts: 638

Ich liebe dieses Forum!
|
 |
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #62 on: 21. December 2021, 10:35:09 »
|
|
Hallo, nach wie vor geht weder das 3.5, noch das 4" Display. Im russischen Telegramm wird derzeit diskutiert das Nichtstarten des Uhrenquarzes. Hat in der Richtung jemand von Euch (negative) Erfahrung? Beim mcHF (OVi40 ui) ist es ja wohl so, daß ohne Uhr der STM nicht läuft - oder?
vy 73 aus Erfurt Michael_K
|
|
Logged
|
|
|
|
SP9BSL
positron alter Hase

Offline
Posts: 443

|
 |
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #63 on: 21. December 2021, 14:13:47 »
|
|
Not all 32kHz crystals will work with STMs, the key is minumum and maximum load capacitance allowed by ST. Search for low load capacitance crystal ~ 6pF. For more detail look to AN2867, starting from 30th page, you can find suitable part numbers.
|
|
Logged
|
73 Slawek
|
|
|
DL2GMI - Michael (H44MI)
alter Hase

Offline
Posts: 373

|
 |
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #64 on: 29. December 2021, 13:09:17 »
|
|
Hallo zusammen,
ich habe die letzten 4 Stunden "Inventur" gemacht, klassisch wie immer am Jahresende ;-)
Dabei bin ich jede BOM durchgegangen. Bei der Front-Unit 7" sind mir noch einige Dinge unklar und die Frage zur passenden Buchse wurde noch nicht beantwortet. Ich würde gerne Schritt für Schritt jede Platine für sich fertigstellen.
Anbei den aktuellen Stand der BOM mit der Bitte um Durchsicht und Unterstützung.
|
UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
|
|
|
DL2GMI - Michael (H44MI)
alter Hase

Offline
Posts: 373

|
 |
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #65 on: 06. January 2022, 09:40:04 »
|
|
Nachdem Mouser auch die Abstandshalter für das Display und den fehlenden Encoder geliefert hat, konnte ich an der FrontUnit 7" weitermachen.
Dabei ist mir aufgefallen, das die Stiftleiste vom Display zu kurz ist, damit die Pins auf der Lötseite rausstehen würden. Ist das ein Problem ? Oder wie könnte man das Display modifizieren, damit man auf der Frontunit eine Buchsenleiste verwenden könnte ? Ich habe bedenken die PIN´s nur einfach zu kürzen, es könnte dann Probleme geben beim Stecken in die Buchsenleiste.
|
|
Logged
|
UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
|
|
|
DL2GMI - Michael (H44MI)
alter Hase

Offline
Posts: 373

|
 |
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #66 on: 17. January 2022, 19:14:00 »
|
|
So langsam vergeht mir der Spaß an dem Projekt....
Nachdem das Display-Thema für mich noch immer nicht gelöst ist, habe ich letzte Woche weitere Bauteile bei Mouser und RS bestellt und heute wieder eine negative Erfahrung gemacht: Basierend auf den mir vorliegenden Infos und den Bauteileangaben in de BOM`s habe ich für diverse 2- und 4-polige Verbindungen Steckverbinder mit dem Rastermaß 1,25mm bestellt (gemäß meinen Recherchen der BOM). Ich habe z.B. für PTT_OUT oder FAN diese hier bei Mouser und RS bestellt: Mouser 571-1734598-2 oder 571-440146-4. Da passt aber das Rastermaß nicht. Ca. 11€ für die Tonne....
Ich mächte diese Steckverbindungen verpolungssicher mit entsprechenden Steckverbinder und Buchsen ausführen, was passt da und ist verfügbar ? Welches Rastermaß wird hier verwendet ?
|
|
Logged
|
UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
|
|
|
DC4YN
alter Hase

Offline
Posts: 435

Stress ist alles, was nicht Kaffeepause ist....
|
 |
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #67 on: 17. January 2022, 19:41:12 »
|
|
Hallo Michael,
schau mal hier:
2-pol Stiftleiste
2-pol Buchsenleiste
Die habe ich bei mir verbaut. Funktionieren ohne Probleme. Auch verpolungssicher.
Was hattest du noch für Probleme mit dem Display? Ist an mir vorübergegangen
|
|
Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
Michael_K
Urgestein

Offline
Posts: 638

Ich liebe dieses Forum!
|
 |
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #68 on: 18. January 2022, 07:05:44 »
|
|
Hollo, Danke an Norbert für die Hinweise zu Steckverbindern; werde die entsprechenden "nachrüsten". Auf MB und QRP-RF habe ich ähnliche für Raster 3,5mm.

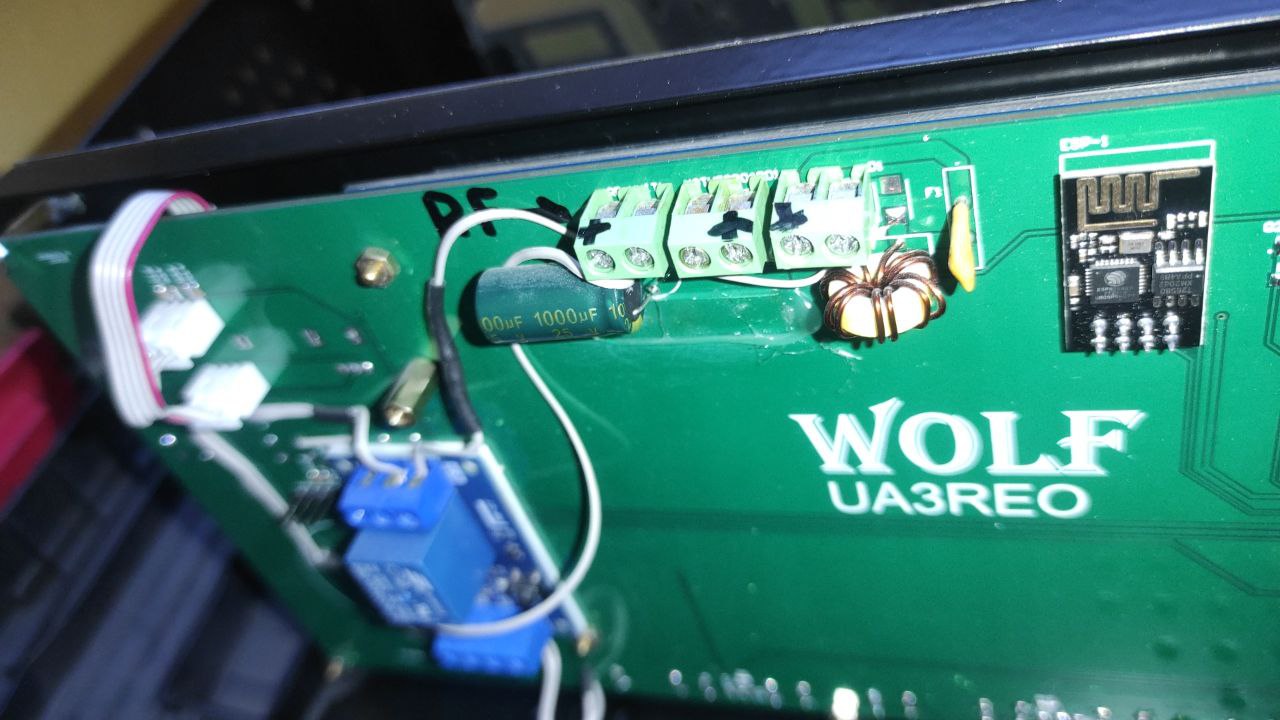

Im russischen Telegramm ist ein Bild von 7"-Front, wo das Eingangsfilter 12VCD durch einen bifilar bewickelten Ringkern ersetzt wurde (siehe Anhang). Hat jemand dazu Infos zu Kerngröße und Material?
vy 73 aus Erfurt Michael_K
|
|
|
|
Michael_K
Urgestein

Offline
Posts: 638

Ich liebe dieses Forum!
|
 |
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #69 on: 18. January 2022, 16:50:19 »
|
|
Habe bei AMIDON "gestöbert"
Das könnte ein T50-36 sein. Das 36-er Material ist geeignet für DC-Filter mit einem Al=320. Kennfarbe WS/GB. 73 Michael_K
|
|
Logged
|
|
|
|
DL2GMI - Michael (H44MI)
alter Hase

Offline
Posts: 373

|
 |
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #70 on: 18. January 2022, 18:40:13 »
|
|
Ich habe nun mal diverse Varianten (2-4-6) von den Stift- und Buchsenleisten bestellt, praktisch finde ich das bereits Litzen dran sind. Hätte sonst auch was selber gebastelt. Schade finde ich, das die Bauteile der BOM auf ein Rastermaß von 1,25mm verweisen :-(
Bezüglich des Displays - 2 beiträge weiter oben war meine Frage, weil die Stiftleiste vom Display zu kurz ist, wie man das am besten lösen könnte.
|
|
Logged
|
UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
|
|
|
Michael_K
Urgestein

Offline
Posts: 638

Ich liebe dieses Forum!
|
 |
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #71 on: 21. January 2022, 15:07:13 »
|
|
@Noebert, zu den Tastern Deines front-unit: Welche Länge haben die Stößel der Taster? Außer denen, die es bei REICHELT gibt. habe ich noch welche mit 18mm und 20mm
vy 73 Michael_K
|
|
Logged
|
|
|
|
DL2GMI - Michael (H44MI)
alter Hase

Offline
Posts: 373

|
 |
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #72 on: 21. January 2022, 16:34:30 »
|
|
Ich meinte 14mm - kann aber nochmals nachschauen.
|
|
Logged
|
UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
|
|
|
DC4YN
alter Hase

Offline
Posts: 435

Stress ist alles, was nicht Kaffeepause ist....
|
 |
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #73 on: 21. January 2022, 19:20:01 »
|
|
@Noebert, zu den Tastern Deines front-unit: Welche Länge haben die Stößel der Taster vy 73 Michael_K
|
|
Hallo Michael
die Taster haben eine Gesamtlänge von 14mm. Der Schaft hat eine Länge von 10mm
|
|
Logged
|
Stay cool and calm
vy 73
Norbert
|
|
|
DC4YN
alter Hase

Offline
Posts: 435

Stress ist alles, was nicht Kaffeepause ist....
|
 |
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #74 on: 21. January 2022, 19:32:23 »
|
|
Hallo Michael.
Bezüglich des Displays - 2 beiträge weiter oben war meine Frage, weil die Stiftleiste vom Display zu kurz ist, wie man das am besten lösen könnte.
|
|
schau mal den Beitrag #24 hier im Thread an. Da habe ich mal die Maße für die bei mir verwendeten Abstandsbuchsen angegeben. Es sind M3 Messingbuchsen. Die Teile gabs im Set mit versch. Längen
Mit der Länge von 6mm der Buchsen reicht die Länge der Stifte des Displays locker aus, um sie auf der Rückseite der Platine zu verlöten
|
|
