Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #30 on: 11. September 2021, 14:31:07 »

Update auch von meiner Seite.

Das Waveshare-Display sowie die 3,5mm-Buchsen für die FrontUnit wurden geliefert.
Die MCP6001, ein MH-48 sowie die 14mm-Taster habe ich soeben bei ebay gekauft.
Diverse Kleinteile vorhin bei Reichelt bestellt.

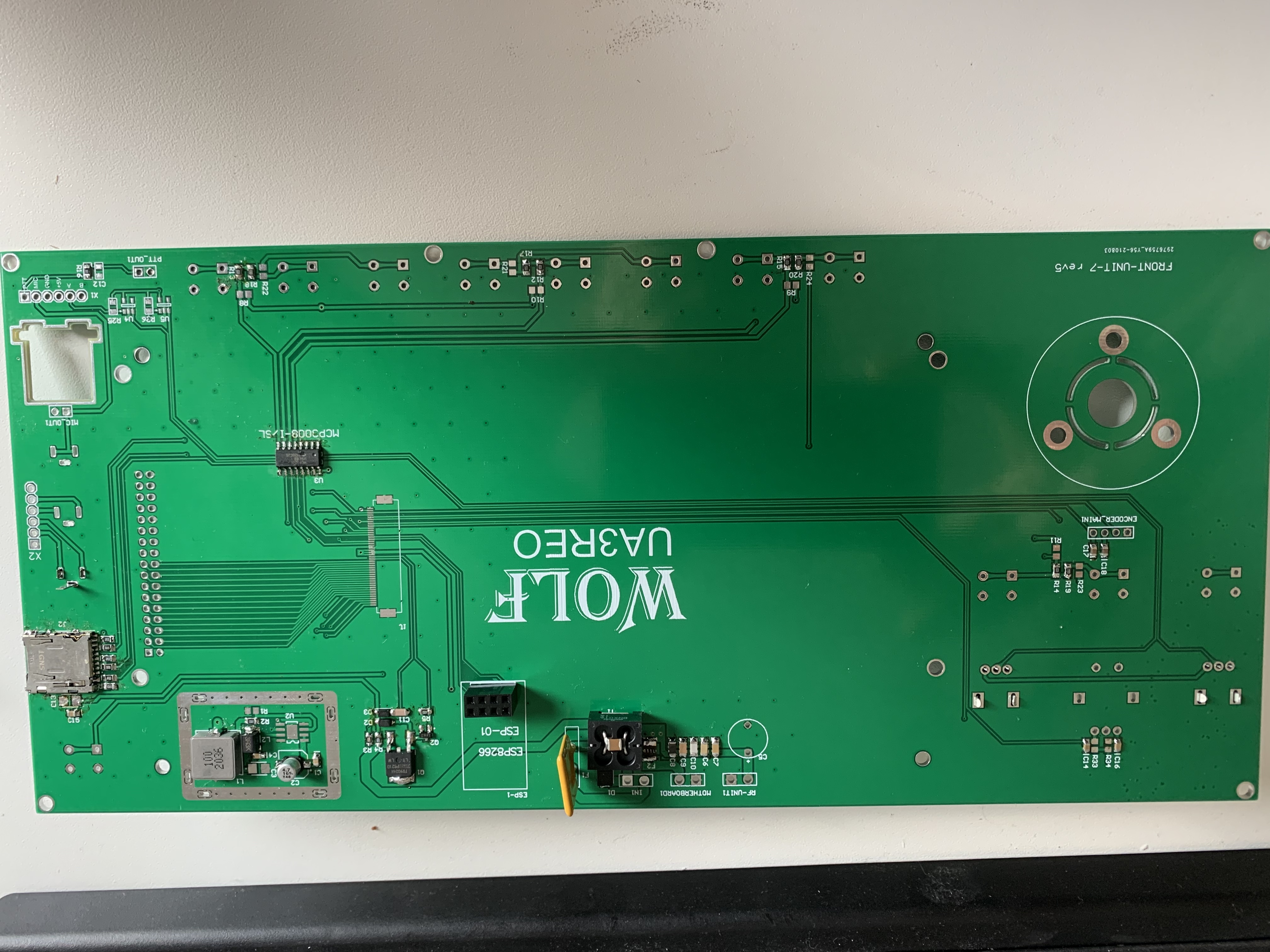

Anbei der aktuelle Bestückungsstand, wobei die Encoder und 3,5mm-Buchsen bewusst noch nicht verlötet sind.

Hat von Euch jemand die benötigte Anzahl von S1ST10 übrig ?
Logged

UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
DC4YN
alter Hase
****

Offline

Posts: 431



Stress ist alles, was nicht Kaffeepause ist....

View Profile
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #31 on: 13. September 2021, 18:33:40 »

Hallo miteinander....

Hier mal ein Update:

Ich habe die ST1S10 auf die Front-Unit und Motherboard-Platine aufgelötet.

Beide funktionieren ohne Problem. Auch die anderen Spannungsregler wurde aufgelötet und getestet.
Spannungen alle ok auch unter Last.  . Die QFNs wurden auch schon auf der Platine aufgelötet.

Bilder folgen morgen, für heute ist mal Feierabend...

Von den ST1S10 habe ich noch vier übrig.
« Last Edit: 13. September 2021, 18:35:25 by DC4YN » Logged

Stay cool and calm


vy 73


Norbert
Werner
noch länger dabei
***

Offline

Posts: 135



Ich liebe dieses Forum!

View Profile
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #32 on: 13. September 2021, 20:05:18 »

Hallo Norbert,

ich hätte gerne zwei St1S10 wenn Du noch welche übrig hast.

Viele liebe Grüße und bleib gesund!
vy 73
Werner
« Last Edit: 13. September 2021, 20:07:27 by Werner » Logged
DC4YN
alter Hase
****

Offline

Posts: 431



Stress ist alles, was nicht Kaffeepause ist....

View Profile
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #33 on: 13. September 2021, 20:40:06 »


hallo Werner: 2Stück für dich reserviert.

bleib du auch fit
Logged

Stay cool and calm


vy 73


Norbert
DC4YN
alter Hase
****

Offline

Posts: 431



Stress ist alles, was nicht Kaffeepause ist....

View Profile
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #34 on: 13. September 2021, 21:24:25 »

Hallo,

Der T1 auf der Front-Unit ist ein BNX016-01 (ein EMI-Filter). Den gibt es hier T1 Frontunit. T1.

Logged

Stay cool and calm


vy 73


Norbert
DL2GMI - Michael (H44MI)
alter Hase
****

Offline

Posts: 371





View Profile WWW E-Mail
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #35 on: 14. September 2021, 16:15:29 »

Heute kamen die MCP6001 - Überhang kann ich gerne abgeben.
Wenn noch von den S1ST10 welche verfügbar sind hätte ich auch daran interesse.
Logged

UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
DL4HUF
noch länger dabei
***

Offline

Posts: 197



Ich liebe dieses Forum!

View Profile
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #36 on: 16. September 2021, 14:43:35 »

Hat jemand Erfahrungen mit den Chip-Lieferanten wie icchip.de oder ic-direkt.com?
Hier sind z.B. der Przessor oder der Altera FPGA offenbar zu bekommen.
Es werden jedenfalls Bestände angegeben, aber keine Preise sondern nur "Anfrage" und keine Angabe ob sie auch an privat liefern.
Ev. lohnt sich dort eine Sammelbestellung?
Logged
DL2GMI - Michael (H44MI)
alter Hase
****

Offline

Posts: 371





View Profile WWW E-Mail
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #37 on: 16. September 2021, 17:40:32 »

Guter Hinweis!

Wenn die nicht an Privat liefern, kann ich das über mein QRL anfragen.


Was anderes:
Wer kann mir noch die Frage beantworten, welche Kapazität der C12 auf der FrontUnit hat ? In der Bom steht nur 0.1. Danke !!
Logged

UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
DC4YN
alter Hase
****

Offline

Posts: 431



Stress ist alles, was nicht Kaffeepause ist....

View Profile
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #38 on: 16. September 2021, 18:34:20 »

hallo....

@Michael:

der C12 ist ein 0,1uF bzw. 100nF Kondensator.

Den STM kannst du auch hier bekommen STM32

Der FPGA ist da leider auch nicht zu bekommen.

Die Teile sind leider z.Zt nur bei Ali zu bekommen.
Logged

Stay cool and calm


vy 73


Norbert
DC4YN
alter Hase
****

Offline

Posts: 431



Stress ist alles, was nicht Kaffeepause ist....

View Profile
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #39 on: 16. September 2021, 18:38:56 »

hier mal ein Update der Fron-Unit:

Vorderseite:


Rückseite:


Bis auf die Buchsen, dem Kartenleser und dem Encoder ist die Platine fast fertig. Die Spannungsversorgung funktioniert auch ohne Probleme.

Nun kommt das Mainboard unter den Lötkolben,
Logged

Stay cool and calm


vy 73


Norbert
Michael_K
Urgestein
*****

Offline

Posts: 638



Ich liebe dieses Forum!

View Profile
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #40 on: 19. September 2021, 13:56:15 »

Hallo,
ich baue z. Zt. die QRP-Variante des WOLF auf; bin beim Front-Unit.
Ein paar Fragen:
1. wer baut noch an der QRP-Variante (wegen evtl. Kommunikation)
2. hat jemand das Schema FRONT 4"? auf der PCB gibt es noch einen VT! (bipolar, MOSFET ?) und
    3 R's; kommen vom pin7 des WIFI-Moduls
3. die FPC-Connectoren (40-pol, 45-pol) haben die untenliegende oder obenliegende Kontakte für die Flach-Kabel?
Ansonsten aktuell keine Probleme; Ich warte noch auf den 4-Zöller und den Encoder vom Ali.

vy 73 aus Erfurt
Michael_K
Logged
DC4YN
alter Hase
****

Offline

Posts: 431



Stress ist alles, was nicht Kaffeepause ist....

View Profile
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #41 on: 19. September 2021, 15:29:54 »

Hallo Michael_K

ich baue zwar keine QRP-Version, sondern die 7-Zoll Version.

Aber kein Problem.
Wenn man sich die Gerber-Dateien der 4-Zoll Version ansieht, wurde die 3.5-Zoll Version verwendet.
Ich denke, es wird somit auch der Schaltplan der 3.5 Zoll Variante verwendet.

Könntest du mir mal ein Foto der Front-Unit schicken, dann kann ich mal das Layout der 3.5 mit deinem Foto vergleichen
Dann erschließt sich mir auch das mit dem VT und das mit dem WIFI-Modul
Der VT, wie du ihn beschreibst, konnte ich auf der 3.5 Platine nicht finden.

Für die FPC-Connector verwendet man am besten die hier:

Mouser

45pol 0.5mm Connector

und für das Flachbandkabel:
Flachbandkabel Anschlüsse auf gleicher Seite



« Last Edit: 19. September 2021, 15:36:28 by DC4YN » Logged

Stay cool and calm


vy 73


Norbert
Michael_K
Urgestein
*****

Offline

Posts: 638



Ich liebe dieses Forum!

View Profile
Re:Front-Unit - Bauteile, Fragen, Hinweise....
« Reply #42 on: 19. September 2021, 17:21:25 »

@Norbert,
Danke für die Antworten.
PCB-Bilder schicke ich morgen, hier übers Forum (geht ja per PN nicht)
Die Connectoren sind glücklicherweise die, die ich habe.

vy 73 aus Erfurt
Michael_K
Logged
Michael_K
Urgestein
*****

Offline

Posts: 638



Ich liebe dieses Forum!

View Profile
Re:Front-Unit - QRP
« Reply #43 on: 20. September 2021, 15:38:16 »

Für alle Interessierenden und Norbert Photoscan der Rückseite der Front-unit 4" QRP

vy 73 Michael_K
 Front_RAckseite.pdf
Logged
Michael_K
Urgestein
*****

Offline

Posts: 638



Ich liebe dieses Forum!

View Profile
Re:Front-Unit -QRP
« Reply #44 on: 20. September 2021, 15:39:13 »

und hier ... Vorderseite
 Front_Vorderseite.pdf
Logged
