Re:Schaltungstechnik
« Reply #15 on: 02. June 2020, 06:13:02 »

Thomas das ist von gleichen Anbieter wo ich in damals bestellt hatte für meinen Tulipan der bei dir war

Lg BO_Andy
Logged
BO_Andy
Urgestein
*****

Offline

Posts: 725



Ich bin schon Groß und kann Alleine Laufen

View Profile E-Mail
Re:Schaltungstechnik
« Reply #16 on: 03. June 2020, 05:58:13 »

So jetzt muss ich doch mal was Fragen. Was sind das für Stiftleiste die auf denn Platnien drauf kommen mit denn Verpolschutz Steck und wo bekommt man diese Plus die dazugehörigen stecker

LG BO_Andy
Logged
DC4YN
alter Hase
****

Offline

Posts: 434



Stress ist alles, was nicht Kaffeepause ist....

View Profile
Re:Schaltungstechnik
« Reply #17 on: 03. June 2020, 06:25:25 »

Guten Morgen miteinander

Wie Thomas schon sagt, auf das Rastermasss achten
Ich habe meine  Teile hier bestellt:
Steckverbinder

Die passenden Stecker mit Kabel gibts auch dazu.

Habe mir erst 100 Stück von den 2poligen bestellt.
« Last Edit: 03. June 2020, 06:26:00 by DC4YN » Logged

Stay cool and calm


vy 73


Norbert
BO_Andy
Urgestein
*****

Offline

Posts: 725



Ich bin schon Groß und kann Alleine Laufen

View Profile E-Mail
Re:Schaltungstechnik
« Reply #18 on: 03. June 2020, 07:37:34 »

Dann nehme ich natürlich auch die die Norbert Benutzt. Was für eine chrimp Zange brauch man denn für die Stecker da ich selbst keine besitze müsste ich mir erst eine bestellen

Lg BO_Andy
Logged
DC4YN
alter Hase
****

Offline

Posts: 434



Stress ist alles, was nicht Kaffeepause ist....

View Profile
Re:Schaltungstechnik
« Reply #19 on: 03. June 2020, 15:34:47 »

Hallo,

Da es immer wieder Fehlerquellen beim Verlöten der Cu-Lackdrähte von Spulen und Ringkernen gibt
(LPF, BPF etc) habe ich für mich ein geniales Werkzeug im Einsatz. Ich benutze es schon seit meiner Ausbildung und es hat schon 40 Jahre auf dem Buckel.  Funktioniert immer noch problemlos.
Damit läßt sich sehr einfach und schonend der Lack von dem Draht  abziehen und das Verzinnen ist nun kein Problem mehr.

Hier z. B. gibt es einen sog. "Lackkratzer"

Lackabziehpinzette

diese gibt es natürlich auch bei anderen Herstellern.. aber Qualität zahlt sich aus.
Logged

Stay cool and calm


vy 73


Norbert
DC4YN
alter Hase
****

Offline

Posts: 434



Stress ist alles, was nicht Kaffeepause ist....

View Profile
Re:Schaltungstechnik
« Reply #20 on: 04. June 2020, 10:37:45 »

Hallo,

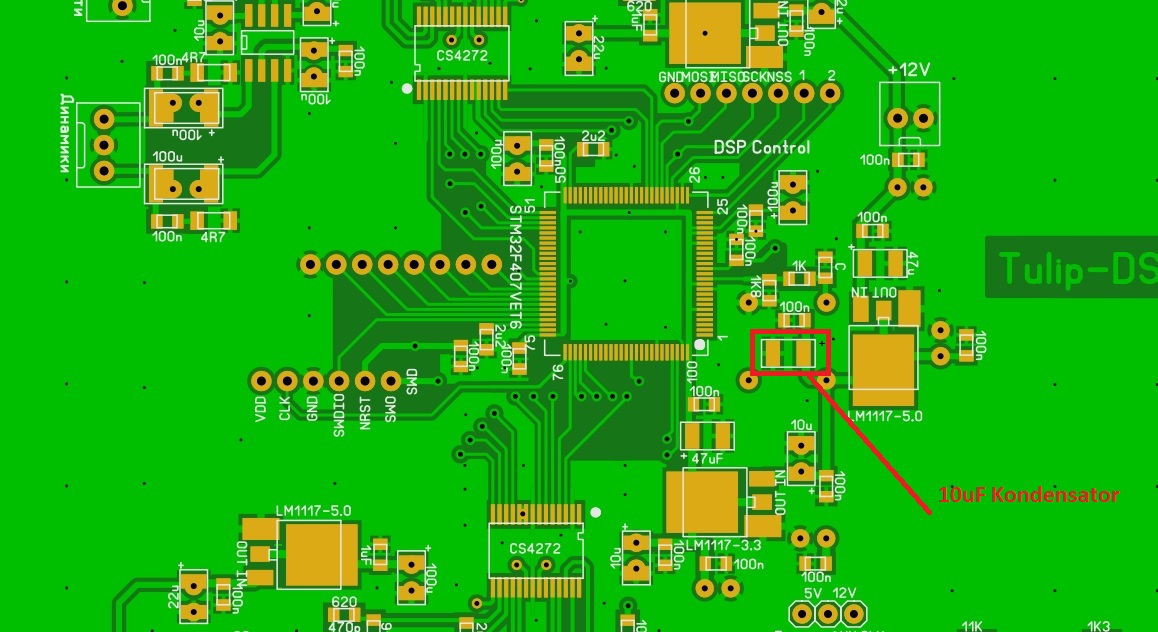

hier noch ein Nachtrag zur DSP-Platine.
es fehlt noch ein Aufdruck für einen Elko.
Habe die entsprechende Stelle mal markiert und den Wert für den Elko mit angegeben.
Logged

Stay cool and calm


vy 73


Norbert

Werner
noch länger dabei
***

Offline

Posts: 135



Ich liebe dieses Forum!

View Profile
Re:Schaltungstechnik
« Reply #21 on: 04. June 2020, 11:26:34 »

Hallo Norbert,

danke für Deine Info das macht dieses Forum aus und man wird immer gut informiert!
Der Brief von mir ist unterwegs.

Bleib gesund und mach weiter so!

vy73
Werner
Logged
DC4YN
alter Hase
****

Offline

Posts: 434



Stress ist alles, was nicht Kaffeepause ist....

View Profile
Re:Schaltungstechnik
« Reply #22 on: 09. June 2020, 17:57:12 »

guten Abend....

Für alle die die BPF-Platine bestücken möchten.

Auf der Unterseite der Platine sind bei den Filterbänken die Werte für die Kondensatoren immer doppelt angegeben. Bitte immer nur einen Wert bestücken.



Viel Spaß beim Wickeln der Ringkerne und beim Bestücken..

Logged

Stay cool and calm


vy 73


Norbert
DO9AH
Neuling
*

Offline

Posts: 49



Ich liebe dieses Forum!

View Profile
Re:Schaltungstechnik
« Reply #23 on: 09. June 2020, 18:43:49 »

Das ist sicher so gemacht, um die Kondensatoren kombinieren zu können, falls man nicht den richtigen Wert parat hat.
73, Andreas
Logged

vy 73, Andreas
DC4YN
alter Hase
****

Offline

Posts: 434



Stress ist alles, was nicht Kaffeepause ist....

View Profile
Re:Schaltungstechnik
« Reply #24 on: 09. June 2020, 19:04:47 »

@Thomas:

  ne, das waren die falschen Ringkerne...

Logged

Stay cool and calm


vy 73


Norbert
DO9AH
Neuling
*

Offline

Posts: 49



Ich liebe dieses Forum!

View Profile
Re:Schaltungstechnik
« Reply #25 on: 10. June 2020, 06:18:49 »

Thomas,
ja, ich baue mit. Will ja im Herbst/Winter keine Langeweile aufkommen lassen.
73, Andreas
Logged

vy 73, Andreas
DC4YN
alter Hase
****

Offline

Posts: 434



Stress ist alles, was nicht Kaffeepause ist....

View Profile
Re:Schaltungstechnik
« Reply #26 on: 10. June 2020, 20:05:42 »

Hallo....

hier mal ein paar Infos zu DSP-Platine.

Kondensatoren:
Diese Änderung verhindert Störungen beim Umschalten Senden/Empfang


Quelle: YO2BOF/DC4YN

Lautstärkeregler/Anschluß:
Der Anschlußstecker für denAbgriff der NF vor dem Lautstärkeregler  deshalb diese "unkonventionelle Lösung"


Quelle: YO2BOF/DC4YN

Ich hoffe, es hilft euch
« Last Edit: 11. June 2020, 19:34:33 by DC4YN » Logged

Stay cool and calm


vy 73


Norbert
DC4YN
alter Hase
****

Offline

Posts: 434



Stress ist alles, was nicht Kaffeepause ist....

View Profile
Re:Schaltungstechnik
« Reply #27 on: 11. June 2020, 19:36:20 »

danke für den Hinweis....
hab es in der  Beschreibung überlesen und nun korrigert.
Logged

Stay cool and calm


vy 73


Norbert
DF9EH
alter Hase
****

Offline

Posts: 284





View Profile
Re:Schaltungstechnik
« Reply #28 on: 21. December 2020, 06:38:49 »

Moin,
ich habe eine Frage zu dem VFO Encoder Eingang:
Der Encoder hat am Ausgang 5V Pegel (open collektor über 27k auf +5V gelegt).
Ist der STM32F407ZGT6 Eingang 5V fest ?
Logged

73 de Klaus
DF8OE
Administrator
*****

Offline

Posts: 6265



Stellvertr. OVV I40, Jugend / Nachwuchsreferent

View Profile WWW
Re:Schaltungstechnik
« Reply #29 on: 21. December 2020, 08:53:00 »

Nein.

vy 73
Andreas
Logged

Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE
-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<
