DC4YN
alter Hase
****

Offline

Posts: 434



Stress ist alles, was nicht Kaffeepause ist....

View Profile
Re:Bauteile-Beschaffung
« Reply #75 on: 05. March 2022, 19:14:08 »

Hallo miteinander

Am Beginn dieses Posts ist der neue Schaltplan der Mainboard-Platine V30 nach RA9UCN V2 hinterlegt.
Schaltplan

« Last Edit: 05. March 2022, 19:16:10 by DC4YN » Logged

Stay cool and calm


vy 73


Norbert
Steven
alter Hase
****

Offline

Posts: 312



--

View Profile
Re:Bauteile-Beschaffung
« Reply #76 on: 05. March 2022, 19:25:37 »

Quote from: DC4YN on 05. March 2022, 19:14:08
Hallo miteinander

Am Beginn dieses Posts ist der neue Schaltplan der Mainboard-Platine V30 nach RA9UCN V2 hinterlegt.
Schaltplan



Moin

ich hab da Darstellungsfehler

R71 5k ADJ .. hat wer noch einen? sonst nehm ich 10k
zu der ersten Zeile in der BOM zu 3 u. R2 mit 39k .. im Schaltplan steht zur 3 = 1k ... hmm hab nu 39k drin.. also retour

als Diode D1002 nehm ich dann eine 1N4148W

gruß
« Last Edit: 05. March 2022, 21:04:07 by Steven » Logged

alle Angaben wie immer ohne Gewähr!!
73
DL4HUF
noch länger dabei
***

Offline

Posts: 197



Ich liebe dieses Forum!

View Profile
Re:Bauteile-Beschaffung
« Reply #77 on: 12. April 2022, 17:35:56 »

Falls jemand die Kerne für die Big-RF-Platine sucht, die teilweise auch schwierig zu bekommen sind:
Hier habe ich innerhalb von 2 Tagen zu günstigen Preisen z.B. den BN43-002 bekommen.
https://www.rf-microwave.com/en/nbp/nmp/2-hole-ferrite-core/bn-61-002/
In CN wollen sie das 4fache ...
Logged
dl8mby
alter Hase
****

Offline

Posts: 363



Ich liebe dieses Forum!

View Profile
Re:Bauteile-Beschaffung
« Reply #78 on: 26. October 2022, 14:04:22 »

Hallo OM's

hoffe das ist nicht offtopic, was ich melde. Ich habe aber bei Pollin
ein Dev-Kit für das Cubieboard1/2 gefunden, das auf knapp 20€ reduziert
wurde und das neben einigen Dingen auch ein 7 Zoll Display mit Touch
beinhaltet, aber wahrscheinlich ohne GC, da das Cubieboard einen
Mali GC im ARM-Chip integriert hat.

Ich habe mal das Paket photographiert und die Image-Links hier angehängt.







Da ich selber zwei CB2 bereits besitze ist das Dev-Kit auch so von mir zu
gebrauchen, ob es eine Option für den Wolf-TRX über eine Adapter-Platine
sein könnte, kann ich z.Z. noch nicht sagen, es aber auch nicht ausschließen.

Fakt ist, dass die empfohlenen TFT/LCD Displays z.B. bei Eckstein z.Z. an die
90 Euro kosten. Habe mir just auch welche bestellt, leider kurz bevor ich auf
das Dev-Kit per Zufall gestoßen bin.

Vielleicht könnten die HW-nahen OM's mal eroieren, ob so ein Display für den
TRX infrage kommen könnte.

Ob die Stückzahlen, die Pollin von diesen Kit vorrätig hat eine Entwicklung einer
Adapterplatine samt dem GC rechtfertigen und das ganze günstiger machen würden
ist natürlich noch eine andere Sache.

Ich wollte das hier nur erwähnen und Eure Meinung dazu lesen.

Im übrigen bin ich kein Pollin-Mitarbeiter und erhalte auch keine Provision
für jedes verkaufte Dev-Kit, dies noch am Rande.

vy73
Markus


« Last Edit: 26. October 2022, 14:07:14 by dl8mby » Logged
Adam
Neuling
*

Offline

Posts: 29



Uwielbiam to forum!

View Profile
Re:Bauteile-Beschaffung
« Reply #79 on: 18. December 2022, 19:52:04 »

Hallo Funkfreunde.
Vielleicht sucht jemand nach LTC2208CUP
Ich habe einen zu viel.
Bei Interesse bitte PN an mich.

Freue Weihnachten an alle Wolf-Bauer.

73
Adam

Logged
S58J
schon länger dabei
**

Offline

Posts: 100



Ich liebe dieses Forum!

View Profile
Re:Bauteile-Beschaffung
« Reply #80 on: 17. January 2023, 19:17:33 »

Hi

If I may I have a couple more questions:

  • BLM21 ferrite beads (size 0805) in the RF board (RU4PN QRP with ATU): there are many available with many values (different impedances, max. DC current, max. DC resistances). Which is the right one (a possible part number)?
  • 3.3 uH and 10uH inductors next to ST1S10 (U3) (Motherboard rev. 33): What max. current do I need to take into account for the Motherboard? Again a possible part number would be nice.
  • 8 MHz quartz (Motherboard), the one next to STM32H743VIT: also part number if possible.


Thank you in advance

Janez, S58J
Logged
Steven
alter Hase
****

Offline

Posts: 312



--

View Profile
Re:Bauteile-Beschaffung
« Reply #81 on: 22. April 2023, 18:57:12 »

Moin

kleine Info

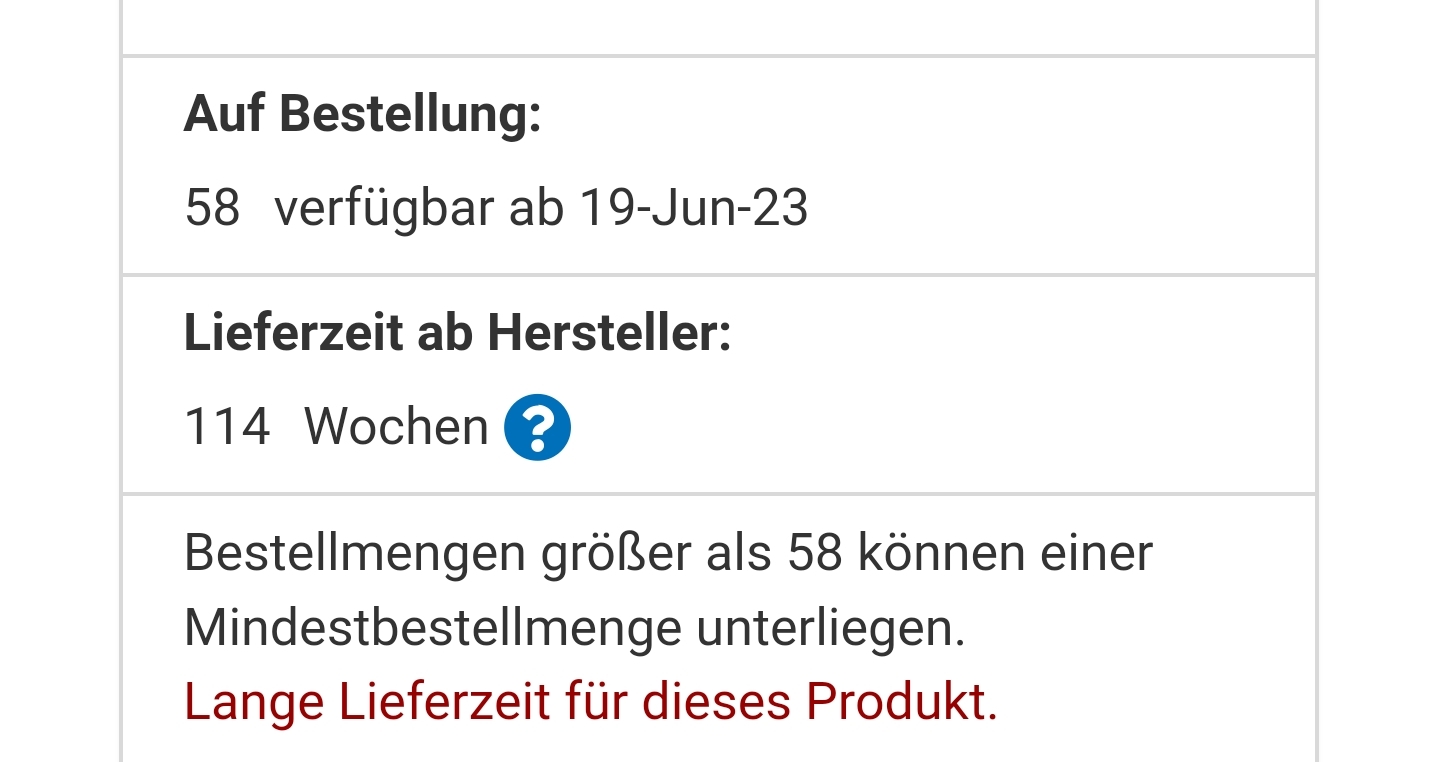

Mouser hat wohl ab Juni eine geringe Menge an FPGAs für den Wolf lieferbar

https://www.mouser.de/ProductDetail/989-EP4CE22E22C8N

wer also noch einen FPGA sucht und nicht ein Vermögen in China für mögliche FakeICs bezahlen mag, hat vielleicht hier noch Glück

73
« Last Edit: 22. April 2023, 18:58:36 by Steven »
Logged

alle Angaben wie immer ohne Gewähr!!
73

Olli
noch länger dabei
***

Offline

Posts: 182



Ich liebe dieses Forum!

View Profile
Re:Bauteile-Beschaffung
« Reply #82 on: 09. July 2023, 09:39:28 »

Ich suche gerade die Bauteile zu sammen.
Was ist das für ein 7 zoll Display ?
Wo habt ir die her?
Giebt es irgendwie eine Bestellnummer?
Logged

Phantasie ist wichtiger als Wissen, denn Wissen ist begrenzt 73 mfg olli
Steven
alter Hase
****

Offline

Posts: 312



--

View Profile
Re:Bauteile-Beschaffung
« Reply #83 on: 09. July 2023, 09:48:26 »

Quote from: Olli on 09. July 2023, 09:39:28
Ich suche gerade die Bauteile zu sammen.
Was ist das für ein 7 zoll Display ?
Wo habt ir die her?
Giebt es irgendwie eine Bestellnummer?

Moin
Ein WaveShare 7" mit Touch
ich hatte meines von Eckstein bezogen

https://eckstein-shop.de/WaveShare7inchCapacitiveTouchLCDC800x480EN

Dort aber aktuell nicht lieferbar

73
Logged

alle Angaben wie immer ohne Gewähr!!
73
Olli
noch länger dabei
***

Offline

Posts: 182



Ich liebe dieses Forum!

View Profile
Re:Bauteile-Beschaffung
« Reply #84 on: 09. July 2023, 09:51:47 »

Giebt es alternativen oder ne Bestellnummer?
Logged

Phantasie ist wichtiger als Wissen, denn Wissen ist begrenzt 73 mfg olli
Steven
alter Hase
****

Offline

Posts: 312



--

View Profile
Re:Bauteile-Beschaffung
« Reply #85 on: 09. July 2023, 09:55:33 »

Quote from: Olli on 09. July 2023, 09:51:47
Giebt es alternativen oder ne Bestellnummer?

Such mal nach WS-8964 von WaveShare.
Irgendwo weiter vorn hier im Thread sind auch einige Links zu AliExpress, kann sein das dort was dabei war.

73

EDIT: zB
mal fix gesucht
81,21€ | Wave share 7 Zoll 800*480 mehrfarbige Grafik-LCD (c) mit kapazitivem Touchscreen GT911 Touch Controller TFT-Display, Ra8875
https://a.aliexpress.com/_EyekfK7
« Last Edit: 09. July 2023, 10:13:30 by Steven » Logged

alle Angaben wie immer ohne Gewähr!!
73
Olli
noch länger dabei
***

Offline

Posts: 182



Ich liebe dieses Forum!

View Profile
Re:Bauteile-Beschaffung
« Reply #86 on: 09. July 2023, 10:25:17 »

schaun wir mal den STM32H743VIT6 giebt es auch nirgens gerade
einfach zu kotzen.
Und mein Frontplatten Problem muss ich auch noch lösen
Logged

Phantasie ist wichtiger als Wissen, denn Wissen ist begrenzt 73 mfg olli
Steven
alter Hase
****

Offline

Posts: 312



--

View Profile
Re:Bauteile-Beschaffung
« Reply #87 on: 09. July 2023, 10:30:53 »

Quote from: Olli on 09. July 2023, 10:25:17
schaun wir mal den STM32H743VIT6 giebt es auch nirgens gerade
einfach zu kotzen.
Und mein Frontplatten Problem muss ich auch noch lösen


Gibts noch welche bei Ali .. aber wer weiß .. ich hatte da schon günstig gut aber auch wer billig kauft kauft zweimal

https://m.de.aliexpress.com/item/1005005694551582.html

https://m.de.aliexpress.com/item/1005005785957527.html

meine Frontplatte hatte ich von Michael er hat dir ja ein Satz bereits angeboten. Ich kenn aber auch jemanden der hat sicg das Gehäuse
aus PCB Material gefertig welches er bei JCL bestellt hat so wie er es benötigte inkl Text und Fräsungen

73
« Last Edit: 09. July 2023, 10:33:08 by Steven » Logged

alle Angaben wie immer ohne Gewähr!!
73
Olli
noch länger dabei
***

Offline

Posts: 182



Ich liebe dieses Forum!

View Profile
Re:Bauteile-Beschaffung
« Reply #88 on: 09. July 2023, 10:44:19 »

mir hat er noch keine angeboten nicht direkt. Und was sie kostet weis ich auch nicht
Logged

Phantasie ist wichtiger als Wissen, denn Wissen ist begrenzt 73 mfg olli
Steven
alter Hase
****

Offline

Posts: 312



--

View Profile
Re:Bauteile-Beschaffung
« Reply #89 on: 09. July 2023, 10:52:11 »

Quote from: Olli on 09. July 2023, 10:44:19
mir hat er noch keine angeboten nicht direkt. Und was sie kostet weis ich auch nicht


Schau mal hier

https://www.amateurfunk-sulingen.de/forum/index.php?board=29;action=display;threadid=1879

Antwort Nr6

Ich denke mal Michael wird sich da noch melden, du hattest ja gefragt wie das aussieht und kostet.



73

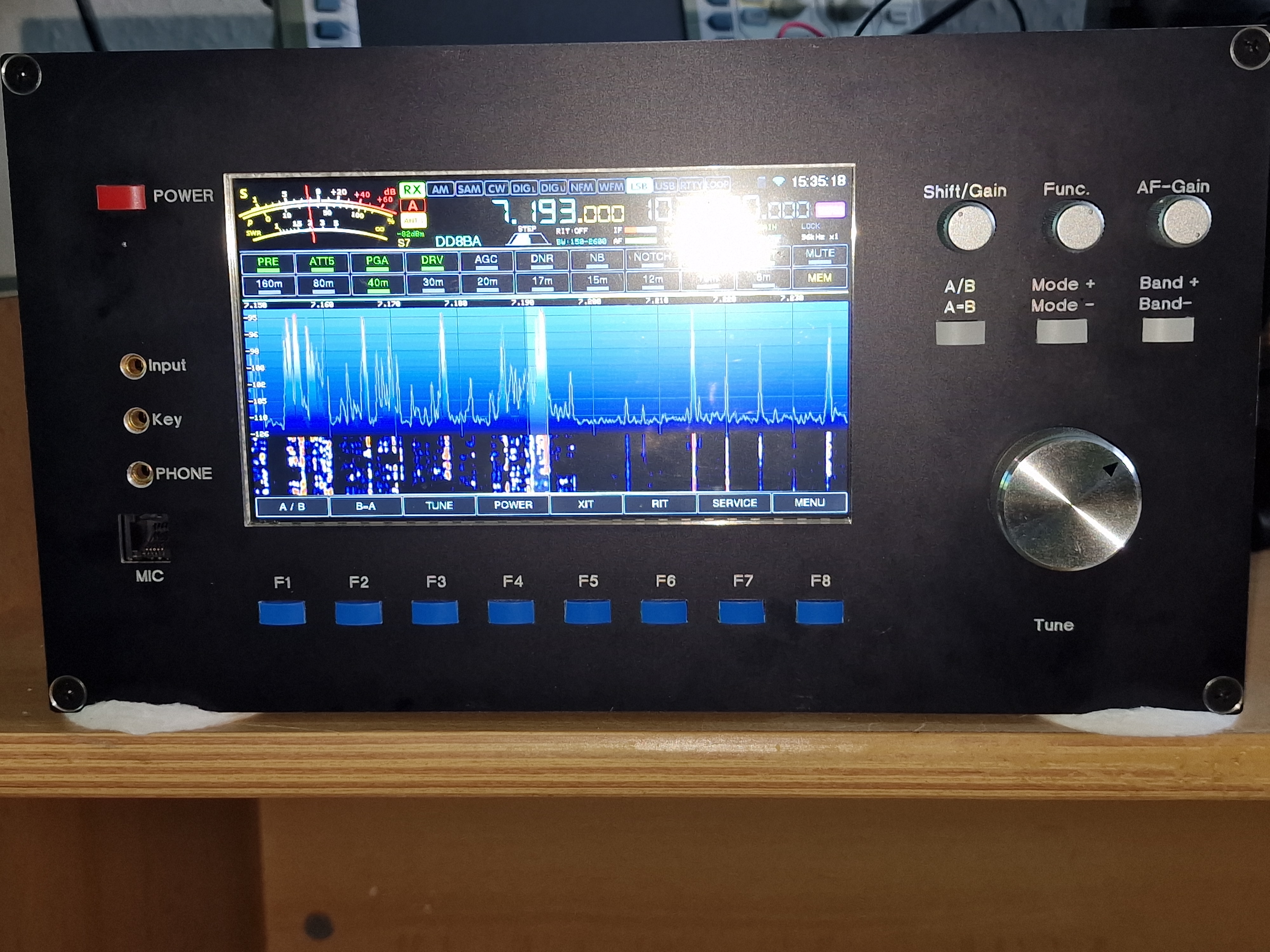

EDIT: Bild von der Front (habs auch von Michael )

Aktuell ist mein Wolf aber bei Michael Wild, da ich probleme mit einen "verseuchten" Spektrum beim TX habe.
« Last Edit: 09. July 2023, 11:00:58 by Steven »
Logged

alle Angaben wie immer ohne Gewähr!!
73
