Steven
alter Hase
 Offline
Posts: 312
--
|
 |
Re:Bauteile-Beschaffung
« Reply #135 on: 01. November 2023, 17:03:34 »
|
|
Hallo
Habe beim Mainboard folgenden Transformator bestellt bei Mouser
ADT4-6T+
und habe einen bekommen wo folgende PIN belegt sind:
1, 3, 4 ,6
Ich brauche jedoch den mit der Mittenanzapfung bei PIN 5.
Bei Mouser ist in den PDFs überall der gleiche drin
Es gibt da 3 Ausführungen, welcher ist es?
Evtl. der ADT4-6WT+????
73 Adolf
|
|
zB
TC1-1T+
https://www.mouser.de/ProductDetail/Mini-Circuits/TC1-1T%2b?qs=xZ%2FP%252Ba9zWqaHZJWqyn8GiQ%3D%3D
|
| « Last Edit: 01. November 2023, 17:03:55 by Steven » |
 Logged
|
alle Angaben wie immer ohne Gewähr!!
73
|
|
|
DL6KL
alter Hase
Offline
Posts: 255
Ich liebe dieses Forum!
|
|
Re:Bauteile-Beschaffung
« Reply #136 on: 14. November 2023, 17:26:02 »
|
|
Hallo
Hat hier im Forum noch jemand folgenden Molex FPC Verbinder
Mouser Artikel Nr. 538-54132-4533
übrig.
Brauche ein Stück
Ich muss auf beiden Platinen die Verbinder wechseln, sind die verkehrten drauf( zum klappen) , die halten nicht einwandfrei
|
|
Logged
|
|
|
|
dg0nf
OM_nicht_I40
noch länger dabei
Offline
Posts: 132
OV V30 - Wolgast/Insel Usedom
|
|
Re:Bauteile-Beschaffung
« Reply #137 on: 19. January 2024, 12:04:42 »
|
|
Moin!
Gibt es eigentlich eine Stückliste, in der die Bauform aller Bauteile mit drin steht? Ich hab mir die Stückliste aus dem ersten Post (Wolf-BOM_rev5_30.xlsx) heruntergeladen, da fehlen leider bei den meisten IC, Transistoren, Dioden etc. die Bauformen und das macht das Bestellen leider etwas umständlich. Nicht immer geht die Bauform aus der Bauteilbezeichnung hervor. Siehe z.B. ST1S10. Den gibt es im SOIC- oder im VDFN-Gehäuse. Weder im Bestückungs- noch im Schaltplan gibt es dazu eine definitive Angabe. Am Ende passen Beide? Ist jetzt nur eins von vielen Bauteilen...
Gruß, Helge
|
|
Logged
|
|
|
|
Olli
noch länger dabei
Offline
Posts: 180
Ich liebe dieses Forum!
|
|
Re:Bauteile-Beschaffung
« Reply #138 on: 19. January 2024, 15:20:50 »
|
|
Ne nicht so wirklich.
Mir ist das auch so gegangen das ich mehrwere Bauformen bestellt habe wenn
die Teile nicht so teuer waren.
Bei der PA habe ich dann die Bauteile laut schaltplan bestellt.
War zwar mühselig. Aber bei der PA war die bom nicht so grausig und die meisten Teile waren
dort aufgefürt. Nur mit den Kodensatoren und Drosseln war ews auch nicht so einfach die Passende grö?e zu finden.
schaue mal da rev.33
https://github.com/XGudron/UA3REO-DDC-Transceiver/tree/master/Schematic/Wolf/BOM
Vieleicht hift das.
|
|
Logged
|
Phantasie ist wichtiger als Wissen, denn Wissen ist begrenzt 73 mfg olli
|
|
|
Olli
noch länger dabei
Offline
Posts: 180
Ich liebe dieses Forum!
|
|
Re:Bauteile-Beschaffung
« Reply #139 on: 31. January 2024, 04:13:54 »
|
|
Hi

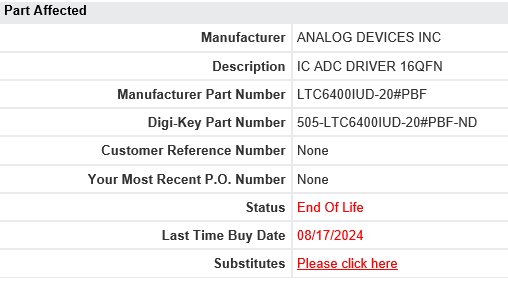

Ich denke mal der LTC6400IUD-20#PBF wird nicht nur im wolf sonder auch im Wolf-2 zum einsatz gebracht.
Bei Mouser und Digikey werden nur noch die Verkauft die da sind und dann bekommt man da keine mehr
end of lifetime.
Ich werde mir mal zwei bestellen.Besser haben als brauchen
|
« Last Edit: 31. January 2024, 04:14:13 by Olli » |
Logged
|
Phantasie ist wichtiger als Wissen, denn Wissen ist begrenzt 73 mfg olli
|
|
|
Steven
alter Hase
Offline
Posts: 312
--
|
|
Re:Bauteile-Beschaffung
« Reply #140 on: 20. April 2024, 10:09:08 »
|
|
Hallo

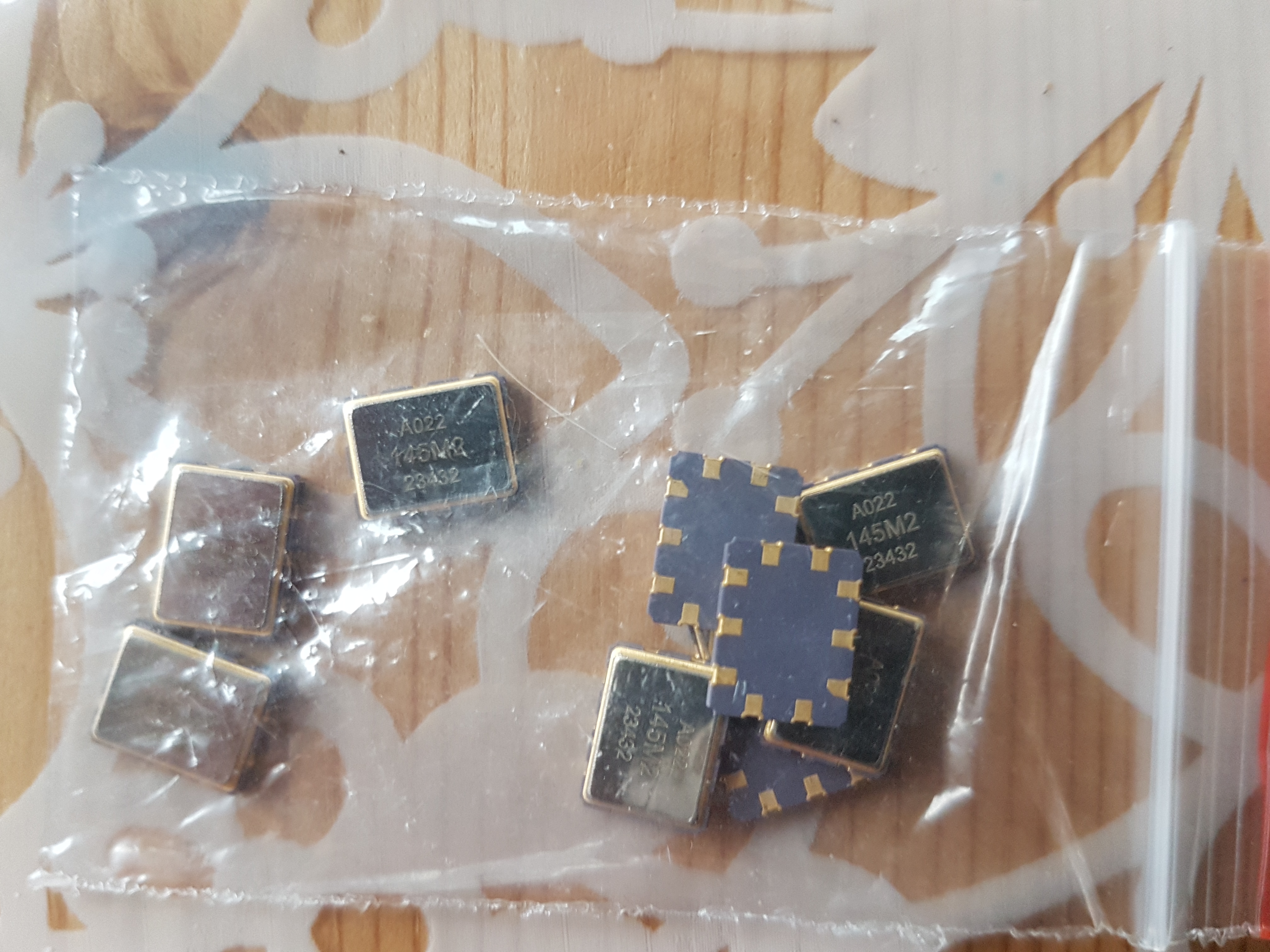

die Post war da  ich werd schauen das ich das gleich nich aussortiere wer einen bekommt und dann mach ich.die Post fertig
73
|
alle Angaben wie immer ohne Gewähr!!
73
|
|
|
DL6KL
alter Hase
Offline
Posts: 255
Ich liebe dieses Forum!
|
|
Re:Bauteile-Beschaffung
« Reply #141 on: 20. April 2024, 18:05:25 »
|
|
Guten Abend Steven.
Habe mir die Stücklisten vom Wolf 2 noch nicht angesehen.
Frage , ist daauch so ein Filter notwendig.
Wenn ja nehmeich auch noch einen.
73
|
|
Logged
|
|
|
|
DL6KL
alter Hase
Offline
Posts: 255
Ich liebe dieses Forum!
|
|
Re:Bauteile-Beschaffung
« Reply #142 on: 20. April 2024, 18:08:29 »
|
|
Guten Abend Steven.
Habe mir die Stücklisten vom Wolf 2 noch nicht angesehen.
Frage , ist daauch so ein Filter notwendig.
Wenn ja nehmeich auch noch einen.
Muss dir den ersten noch bezahlen
73
|
|
Logged
|
|
|
|
DL6KL
alter Hase
Offline
Posts: 255
Ich liebe dieses Forum!
|
|
Re:Bauteile-Beschaffung
« Reply #143 on: 20. April 2024, 18:16:36 »
|
|
Noch eine Frage, woher hast du den XG1 bekommen ich, es gab ja das Problem bei mir, hatte einen mit nur einem Ausgang
Morgen werdeich an meinem Wolf1 mal ein Wattmeter anschließen und dieAusgangsleistungen einstellen.
Bin bis auf de 2m Modul fertig, alles im Gehäuse.
73
|
|
Logged
|
|
|
|
dg0nf
OM_nicht_I40
noch länger dabei
Offline
Posts: 132
OV V30 - Wolgast/Insel Usedom
|
|
Re:Bauteile-Beschaffung
« Reply #144 on: 25. April 2024, 07:30:15 »
|
|
Hi Steven!
Ich hatte, wenn auch mit einem Tag verspätung, auf Deine PN mit der Bedarfsabfrage geantwortet. Kam die Antwort an?
Gruß, Helge
|
|
Logged
|
|
|
|
