Re:4-Zoll-LCD für uiOVI40-Platine
« Reply #45 on: 05. July 2019, 15:23:21 »

Hi
If you ask me about the green PCB is a different TRX.
I took a bad photo and I could not remove it.

This is the Chinese TRX KN-990
I have not yet codec AD/DA (???)
TRX which has 1.8-150MHz
It has an intermediate frequency of 10.7MHz (ceramic filter) mixer diode ADE-1.
Its scope is max: 150kHz!
Probably it is recording signal (microphone or band signal)
Processor only 32F405 100pin (one!)
Impossible!

Maybe I will open a new topic.
Logged
SP3OSJ
alter Hase
****

Offline

Posts: 418



Ich liebe dieses Forum!

View Profile E-Mail
Re:4-Zoll-LCD für uiOVI40-Platine
« Reply #46 on: 05. July 2019, 23:43:12 »

The CNC milling machine has cut the case 4-inch.
« Last Edit: 05. July 2019, 23:44:06 by SP3OSJ »
Logged

Michael_K
Urgestein
*****

Offline

Posts: 509



Ich liebe dieses Forum!

View Profile
Re:4-Zoll-LCD für uiOVI40-Platine
« Reply #47 on: 06. July 2019, 08:31:40 »

Hallo OMs,
ich möchte hier mal an den Titel des Threads („4-Zoll-LCD für uiOVI40-Platine“), erinnern.
Die Beschreibung der 4-Zoll-Variante für andere Geräte (SPARROW, u. ä.) ist technisch interessant,
ABER es gibt wohl eine Reihe OMs, die das vorhandene ui-Board1.8 nutzen möchten, egal in welcher rf-Kombination.Und das eben mit 4-Zoll-Display.
Frage; gibr es dahingehend (speziell PCB) Aktivitäten? Habe ich da vielleicht etwas verpasst?
Es wäre sicherlich auch für den Zeitraum bis zur Verfügbarkeit der OV-i40-rf-Baugruppe eine sinnvolle Erweoterung der ui-1.8
vy 73 aus Erfurt
Michael_K
Logged
DF8OE
Administrator
*****

Offline

Posts: 6113



Jugend- und Nachwuchsreferent des I40

View Profile WWW
Re:4-Zoll-LCD für uiOVI40-Platine
« Reply #48 on: 06. July 2019, 08:44:56 »

Hallo Michael,

ich habe von Helmut ein LCD erhalten und auch erfolgreich mit der vorhandenen LCD-PCB (die für das 3.5" LCD) verheiratet. Die Lage der Anlötstreifen beißt sich nicht mit anderem unverschieblichen wie z.B. anderen Headern.

ABER:
Das Pinout ist so verschieden dass es nach meinem jetzigen Stand wohl nicht möglich sein wird das mit einer zweilagigen PCB zu lösen. Es sind einfach zu viele Leiterbahnkreuzungen....

Das ist aber nicht wirklich ein Problem. Nachdem ich ja vor kurzem erfolgreich die 4-fach-Layer für die beiden rf-Baugruppen geroutet habe ist es kein Problem die 3.5 auf 4-fach umzustellen. Dann ist die PCB eben einen Euro teurer - kann dafür aber sehr viele verschiedene LCDs adaptieren. So mag ich das (Erhaltung anstatt dauernd wegschmeissen und neu kaufen). Mechanisch passt das man gerade so mit den Drehencodern. der VFO Encoder kann dann nur noch einen sehr kleinen VFO-Knopf aufnahmen, sonst überdekt er das LCD. Da muss ich noch überlegen wenn es an das Gehäuse geht. Eventuell ist es sinnvoller den Encoder nach rechts rauszurücken und mit 5 Drähten anzuschliessen. Vorrang hat auf jeden Fall die rf-Einheit. Wenn RX und TX im Frequenzbereich SW und VHF/UHF/SHF läuft werde ich die LCD-Platine umbauen. Wer schon ein 3.5" LCD hat kann seine PCB nicht dafür verwenden. Das 3.5" LCD könnte man auf die neue PCB umstecken - oder man hat zwei komplette LCDs.

Wobei meine Vision eigentlich möchte dass wenn wir schon eine größere darstellbare Bandbreite haben (und das werden wir mit den neuen rf-Einhaiten haben!) dann sollten wir auch gleich auf ein LCD mit höherer Auflösung umsteigen (und größer). Slawek hat schon einer Adaption eines LCDs mit RA8875 Controller gearbeitet.

Sicher ist das 4" eine "nette Option". So wie viele Variationen des mcHF (von Artur und vielen chinesischen Händlern) auch eine "nette Option" sind. Mir schwebt aber etwas grundlegend Neues vor, und da könnte die aktuell vorhandene Auflösung schon zu niedrig sein...

Mal sehen. Ich habe nach wie vor die rf-Baustelle mit absoluter Priorität.

vy 73
Andreas
Logged

Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE
-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<
db9rb
Neuling
*

Offline

Posts: 26





View Profile
Re:4-Zoll-LCD für uiOVI40-Platine
« Reply #49 on: 27. November 2019, 11:37:56 »

Helmut hat mir freundlicherweise auch eine Platine überlassen. (Nochmals vielen Dank dafür)
Diese läuft nun auf meiner OVI40 UI  Platine mit STM32H743ZIT6U.

73 Rainer
Logged

vy73
Rainer
SP9BSL
positron
alter Hase
****

Offline

Posts: 435





View Profile WWW
Re:4-Zoll-LCD für uiOVI40-Platine
« Reply #50 on: 14. October 2020, 16:49:35 »

Hi guys,
some time ago Michael asked about a lcd board for 4inch lcd for OVI40 UI. Although my answer is related to OV I40 UI but not directly to Helmut's opening message of this thread, I can say: well, there is no need for separate board nor modify existing one if one may agree to some disadvantages. Look bellow please at our ordinary 3.5" lcd board with 4 inch lcd, there is no workarounds needed. One of the lcds available on Aliexpress exactly fits. Just remove the 3.5" lcd and insert new one. As you may see the lcd is quite big and almost collides with the knobs, but it is possible to put it there if one wants it.

The object on Aliexpress:
https://www.aliexpress.com/item/4000817659016.html?spm=a2g0s.9042311.0.0.2ff75c0fyXW9bl

Please be careful when ordering, select the "SILI9486 touch" !

The picture of SParkle DDC with 4 inch lcd working since over a month:



Logged

73 Slawek
NS7E
Neuling
*

Offline

Posts: 5



Ich liebe dieses Forum!

View Profile E-Mail
Re:4-Zoll-LCD für uiOVI40-Platine
« Reply #51 on: 23. December 2020, 03:54:49 »

Quote from: OE3HKC on 22. May 2019, 15:38:45
Hallo, Bestückungsdruck gibt es keinen, ich bestücke nur nach dem Bestückungdplan...
Bevor man große Stückzahlen bestellt, würde ich ein paar Musterplatinen bestellen, da die Printversion mit der 34-poligen Leiste noch nicht ausgetestet ist...

Vy 73,
Helmut
Logged
peter_77
Urgestein
*****

Offline

Posts: 733



THE mcHF and UHSDR forum !

View Profile
Re:4-Zoll-LCD für uiOVI40-Platine
« Reply #52 on: 07. May 2021, 16:29:16 »

Hi Slawek !

Looks "The object on Aliexpress:" is not available with the ILI 9486 controller anymore.
Do you maybe have an alternative where to order those compatible 4.0" LCDs ??
« Last Edit: 07. May 2021, 16:30:20 by peter_77 » Logged
SP9BSL
positron
alter Hase
****

Offline

Posts: 435





View Profile WWW
Re:4-Zoll-LCD für uiOVI40-Platine
« Reply #53 on: 07. May 2021, 19:37:51 »

Hi Peter,
I'm very busy but somehow things go in right direction..

Of course I have an alternative, plenty of them on Ali (at least until "someone" will buy all of them for own business after this info
There is LCD from the same seller but marked as "ST7796 touch".
Give me few days until I add new driver to official firmware:

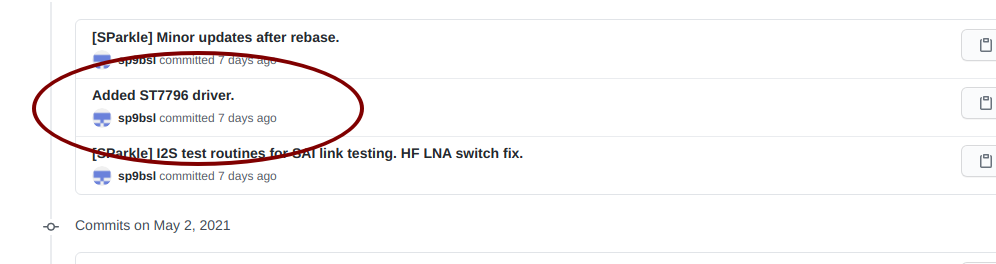

As stated before here, the 4" lcd is so big that freq knob overlaps it partially, I've designed special board for few types of 4" and one 3.5" with removed support for mcHF. Since Chris decided to remove parallel conection from 6.3 boards the connectors are not needed anymore. The additional small break-off board moves the freq knob out of lcd area:




« Last Edit: 07. May 2021, 20:30:15 by SP9BSL » Logged

73 Slawek
satoryboy
schon länger dabei
**

Offline

Posts: 82



Ich liebe dieses Forum!

View Profile E-Mail
Re:4-Zoll-LCD für uiOVI40-Platine
« Reply #54 on: 10. May 2021, 09:57:22 »

I'm looking forward to binding the ST7796 controller in the firmware. It is very close to ILI9486 in datasheet specification. Thanks for your work, 73!
Logged
satoryboy
schon länger dabei
**

Offline

Posts: 82



Ich liebe dieses Forum!

View Profile E-Mail
Re:4-Zoll-LCD für uiOVI40-Platine
« Reply #55 on: 14. May 2021, 11:40:04 »

I still look forward to the ST7796 driver in the source code of the UHSDR firmware. There is a ready-made debugged 4 "transceiver, there is a 4" display with this controller. I really want to marry them )).
Logged
SP9BSL
positron
alter Hase
****

Offline

Posts: 435





View Profile WWW
Re:4-Zoll-LCD für uiOVI40-Platine
« Reply #56 on: 14. May 2021, 12:46:56 »

Hi,
recently there was huge change in display driver code, I must (and want to) follow that beacuse I'm a part of the team. You abandoned the teamwork within UHSDR project so my advice to you is: you have to wait.
Logged

73 Slawek
peter_77
Urgestein
*****

Offline

Posts: 733



THE mcHF and UHSDR forum !

View Profile
Re:4-Zoll-LCD für uiOVI40-Platine
« Reply #57 on: 14. May 2021, 17:15:10 »

Slawek, looks great ! Thanks for the feedback ! Let me/us know when it works and the Ali URL.
Logged
satoryboy
schon länger dabei
**

Offline

Posts: 82



Ich liebe dieses Forum!

View Profile E-Mail
Re:4-Zoll-LCD für uiOVI40-Platine
« Reply #58 on: 14. May 2021, 18:39:10 »

https://aliexpress.ru/item/4000817659016.html?&sku_id=10000008344997993
Logged
satoryboy
schon länger dabei
**

Offline

Posts: 82



Ich liebe dieses Forum!

View Profile E-Mail
Re:4-Zoll-LCD für uiOVI40-Platine
« Reply #59 on: 17. May 2021, 05:59:21 »

I am still waiting for a commit to the UHSDR repository active-devel.
Logged
