MiniTRX mit Display UHSDR-OVI40_LCD
« on: 17. January 2018, 19:51:36 »

Hallo liebe Funkfreunde,

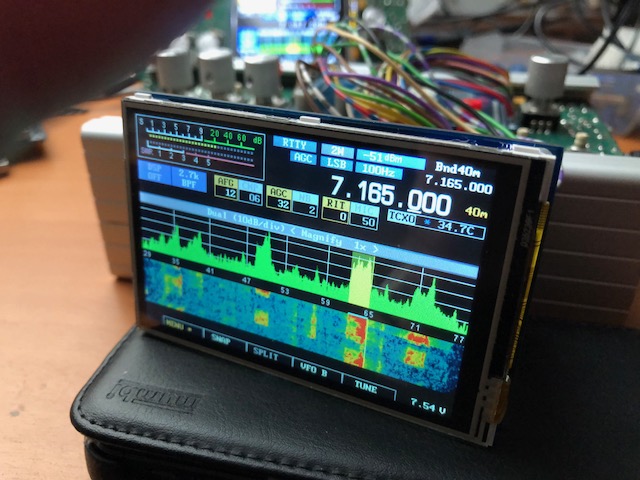

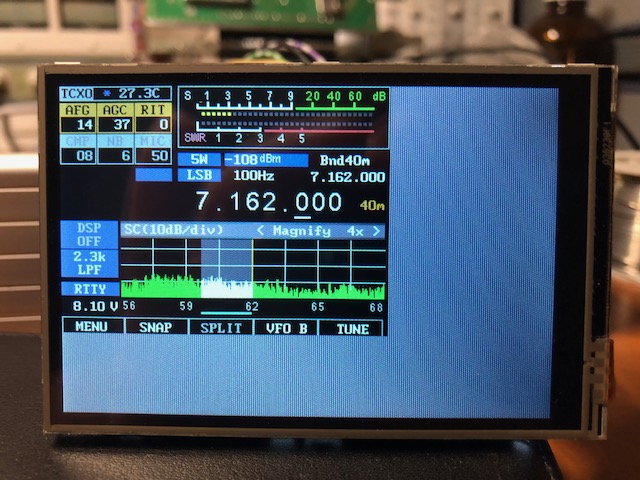

habe heute das frisch bestückte 3,5" Display an einen meiner MiniTRX's angeschlossen (natürlich mit der Original Auflösung 340x280)...
im Gegensatz zum 3,2" verfügt es über wesentlich mehr Farbintensität und natürlich Schärfe...
werde dann noch ein Bild vom 3,2" schicken.

vy 73,
Helmut
Logged

wer immer strebend sich bemüht, dem wird es auch gelingen !!
OE3HKC
alter Hase
****

Offline

Posts: 348



Ich liebe dieses Forum und meinen MiniTRX !!

View Profile
Re:MiniTRX mit Display UHSDR-OVI40_LCD
« Reply #1 on: 17. January 2018, 19:53:08 »

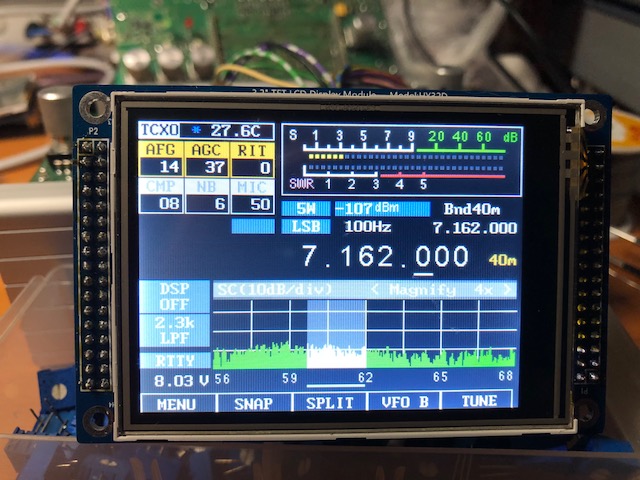

hier zum Vergleich das "flaue" HY32D...

schönen Abend noch,
Helmut
Logged

wer immer strebend sich bemüht, dem wird es auch gelingen !!
DF8OE
Administrator
*****

Offline

Posts: 6270



Stellvertr. OVV I40, Jugend / Nachwuchsreferent

View Profile WWW
Re:MiniTRX mit Display UHSDR-OVI40_LCD
« Reply #2 on: 18. January 2018, 06:32:58 »

Das habe ich auch beobachtet. Obwohl die "Bittiefe" bei beiden Displaytypen gleich ist, hat das 3.5" einen subjektiv deutlich höheren Dynamikumfang. Schwarz ist schwärzer und weiß ist weißer. Eine Änderung des Vorwiderstandes um mehr Helligkeit zu bekommen habe ich bei mir bei keinem der 3.5er vorgenommen - das Bild ist schon so wie es ist absolut brilliant.

Was Du nun noch benötigst ist eine 3.5" Firmware...

vy 73
Andreas
Logged

Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE
-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<
SP9BSL
positron
alter Hase
****

Offline

Posts: 443





View Profile WWW
Re:MiniTRX mit Display UHSDR-OVI40_LCD
« Reply #3 on: 18. January 2018, 06:55:23 »

Hi,
yes the lcd quality progress continues...
One of the Polish OMs, Wojtek SP4EBI connected the 4" lcd for Rasperry pi to UHSDR and this one looks just awesome! This is 4" IPS type connected to UHSDR.

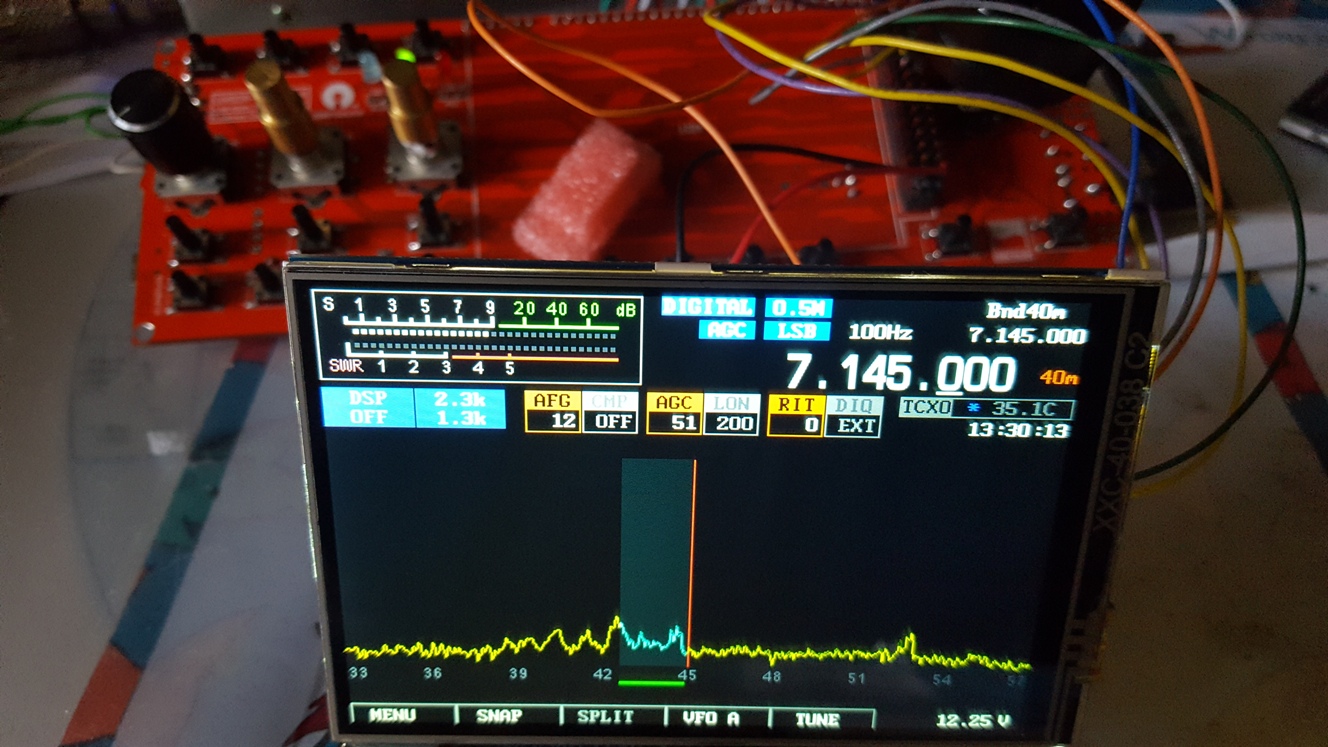

(Photo by Wojtek SP4EBI):
« Last Edit: 18. January 2018, 06:56:06 by SP9BSL »
Logged

73 Slawek
DF8OE
Administrator
*****

Offline

Posts: 6270



Stellvertr. OVV I40, Jugend / Nachwuchsreferent

View Profile WWW
Re:MiniTRX mit Display UHSDR-OVI40_LCD
« Reply #4 on: 18. January 2018, 07:41:04 »

It also uses ili9486 controller and LCD runs 480x320 - same firmware as our standard fw...

vy 73
Andreas
Logged

Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE
-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<
SP9BSL
positron
alter Hase
****

Offline

Posts: 443





View Profile WWW
Re:MiniTRX mit Display UHSDR-OVI40_LCD
« Reply #5 on: 18. January 2018, 07:41:54 »

We have it in Poland in following shops:
https://kamami.pl/wyswietlacze-do-raspberry-pi-2b/559765-wyswietlacz-dotykowy-lcd-4-do-raspberry-pi-z-gpio.html
https://botland.com.pl/wyswietlacze-raspberry-pi/4513-ekran-dotykowy-rezystancyjny-lcd-ips-4-a-320x480px-gpio-dla-raspberry-pi-32bzero.html
https://elty.pl/pl/p/Wyswietlacz-dla-Raspberry-Pi-TFT-4-480x320-z-panelem-dotykowym/1419

I bet you will find it in German shops because it is popular. But one remark: it uses SPI interface for sure (Rpi connector), I don't have it to check the parallel interface working (must be disassembled to do that).

I asked Wojtek SP4EBI to send the link to place where he bought it.
Logged

73 Slawek
Michael_K
Urgestein
*****

Offline

Posts: 638



Ich liebe dieses Forum!

View Profile
Re:MiniTRX mit Display UHSDR-OVI40_LCD
« Reply #6 on: 18. January 2018, 07:55:35 »

Das Gleiche habe ich bei "sertronics" für 24,90EUR gesehen.
Michael_K
Logged
SP9BSL
positron
alter Hase
****

Offline

Posts: 443





View Profile WWW
Re:MiniTRX mit Display UHSDR-OVI40_LCD
« Reply #7 on: 18. January 2018, 08:02:56 »

but please make sure that it is IPS type, because Waveshare has two types: TN and IPS for 4" size, the better one is more expensive

@Thomas: the back of this module (the chips) looks very similar to 3.5" type so, I think there is the same conversion way SPI to Parallel (shift registers).
Logged

73 Slawek
OE3HKC
alter Hase
****

Offline

Posts: 348



Ich liebe dieses Forum und meinen MiniTRX !!

View Profile
Re:MiniTRX mit Display UHSDR-OVI40_LCD
« Reply #8 on: 18. January 2018, 09:33:09 »

Kein Problem, Thomas...

und dank Andreas raschem Handeln habe ich bereits die aktuelle FW für den 3,5Zöller in meinen MiniTRX geladen.. echt ein traumhaftes Bild, scharf und kontrastreich, könnte mich daran gewöhnen und werde mir zum MiniTRX einen Adapter bauen (pultförmig), damit ich auch in Zukunft das tolle Display verwenden kann..

ein MINITRIX mit MAXIPIX

vy 73,
Helmut
Logged

wer immer strebend sich bemüht, dem wird es auch gelingen !!
peter_77
Urgestein
*****

Offline

Posts: 735



THE mcHF and UHSDR forum !

View Profile
Re:MiniTRX mit Display UHSDR-OVI40_LCD
« Reply #9 on: 18. January 2018, 10:46:52 »

Haoyu has one 4 inch too:
http://www.hotmcu.com/43-inch-480x272-tft-lcd-display-touch-panel-standard-40-pin-p-43.html?cPath=6_16
but i guess this has a different pixel size and will not work.

On one of the store photos from Slaweks URLs you can see that his 4inch panels is a standard IPS panel from Waveshare for a Raspberry Pi:
https://www.waveshare.com/4inch-RPi-LCD-A.htm
It can be purchased directly in the Waveshare store which also sells the 3,2" displays for UHSDR.
« Last Edit: 18. January 2018, 12:04:54 by peter_77 » Logged
DF8OE
Administrator
*****

Offline

Posts: 6270



Stellvertr. OVV I40, Jugend / Nachwuchsreferent

View Profile WWW
Re:MiniTRX mit Display UHSDR-OVI40_LCD
« Reply #10 on: 18. January 2018, 11:37:48 »

My friend Thomas from Haoyu promised to add the LCD we are using to his shop.

Please be patient. The one you mentioned is NOT compatible.

I ordered the complete batch I have on Stocjk from Haoyu - Thomas has get these LCDs especially for me.

vy 73
Andreas
Logged

Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE
-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<
