Re:Vorstellung - möchte mit dem Bau eines OVI40 beginnen
« Reply #15 on: 08. December 2019, 18:50:47 »
|
|
beachte bitte dass es für F und H Prozessoren unterschiedliche Bootloader gibt und nochmal unterschieden wird ob ST-Link oder DfuSe verwendet wird.
Ich persönlich nutze nur noch die ST-Link Variante.
|
|
 Logged
|
bitte keine technische Fragen oder Diskussionen via PN, dafür ist das Forum da.
vy73
Thomas
|
|
|
DK7JB
Neuling
Offline
Posts: 42
.
|
|
Re:Vorstellung - möchte mit dem Bau eines OVI40 beginnen
« Reply #16 on: 08. December 2019, 19:40:20 »
|
|
Ich habe den H7 Prozessor verbaut (STM32H743ZIT6 ).
Könnt ihr vielleicht den korrekten Link für den Bootloader hier angeben (ST-Link und DfuSe Variante)?
Bis jetzt leuchtet bei mir noch keine LED und der Bildschirm bleibt weiss.
Ich habe diesen Link verwendet:
https://www.amateurfunk-sulingen.de/uhsdr/bootloader-latest/OVI40/H7/
Einmal *.dfu und *.bin
Bis jetzt nur *.dfu ausprobiert
Was kann der Grund dafür sein, dass bei der ST-Link Software die Verbindung wieder abbricht?
|
| « Last Edit: 08. December 2019, 19:50:15 by DK7JB » |
Logged
|
|
|
|
DO9AH
Neuling
Offline
Posts: 49
Ich liebe dieses Forum!
|
|
Re:Vorstellung - möchte mit dem Bau eines OVI40 beginnen
« Reply #17 on: 08. December 2019, 19:59:45 »
|
|
Bei der ST-Link-Utility bitte beachten: Bootloader und Firmware haben unterschiedliche Startadressen.
Der ST-Link benötigt die .bin Dateien.
Siehe auch https://www.amateurfunk-sulingen.de/forum/attachments/UHSDR_STlink.pdf
|
| « Last Edit: 08. December 2019, 20:46:32 by DO9AH » |
Logged
|
vy 73, Andreas
|
|
|
DK7JB
Neuling
Offline
Posts: 42
.
|
|
Re:Vorstellung - möchte mit dem Bau eines OVI40 beginnen
« Reply #18 on: 09. December 2019, 17:17:49 »
|
|
So, nun kann ich mit dem ST-Link auf die CPU zugreifen. Ich hatte vorher nicht verstanden, dass ich nur vier Leitungen brauche und SWM und RST bei ST-Link frei bleiben müssen. Noch bleibt es beim weißen Bildschirm und toten LEDs.
H7 CPU: STM32H743ZIT6
Bootloaderedatei: https://www.amateurfunk-sulingen.de/uhsdr/bootloader-latest/OVI40/H7/
Hier kommen die Bilder vom ST-Link mit den Register und Startwerten. Ich hoffe, dass hier irgendetwas nicht stimmt und Hardwarefehler vorliegt. Könnt ihr das bitte mal überprüfen.
|
|
|
|
DL8EBD
positron
Urgestein
Offline
Posts: 1926
|
|
Re:Vorstellung - möchte mit dem Bau eines OVI40 beginnen
« Reply #19 on: 09. December 2019, 17:39:59 »
|
|
was passiert denn wenn Du jetzt "Band -" drückst und hältst und dann einschaltest?
Meldet sich jetzt der Bootloader mit Hinweisen auf dem TFT?
|
|
Logged
|
bitte keine technische Fragen oder Diskussionen via PN, dafür ist das Forum da.
vy73
Thomas
|
|
|
DK7JB
Neuling
Offline
Posts: 42
.
|
|
Re:Vorstellung - möchte mit dem Bau eines OVI40 beginnen
« Reply #20 on: 09. December 2019, 18:10:49 »
|
|
Nein, leider nicht. Auch keine LEDs. Bisher noch nie :-(
Welche der LED muss beim Einschalten leuchten?
Ich habe diese Hinweise in anderen Beiträgen gefunden:
- not sure if mentioned here, but start adress of the firmware for H7 is different than for F7. Thus uploading the firmware with STLink for H7 must start from 0x08060000
Das hat mich auf die Idee gebracht, dass etwas nicht stimmt. Wildes und zielloses verändern der Register ist aber auch nicht zielführend ;-) . Ein Vergleich mit euren Werten wäre vielleicht hilfreich.
Mit dem Oszi konnte ich sehen, dass der 16MHz Oszillator funktioniert. Bei dem 32Khz Quarz konnte ich nichts sehen. Entweder liegt hier der Fehler oder es ist normal, dass bei der Belastung durch einen 1:1 Tastkopf die Schwingung sowieso zusammenbricht. Keine Ahnung. Ich hätte noch kleine Uhrenquarze in meiner Bastelkiste (bedrahtet) für einen möglichen Austausch.
|
| « Last Edit: 09. December 2019, 18:26:15 by DK7JB » |
Logged
|
|
|
|
DO9AH
Neuling
Offline
Posts: 49
Ich liebe dieses Forum!
|
|
Re:Vorstellung - möchte mit dem Bau eines OVI40 beginnen
« Reply #21 on: 09. December 2019, 18:43:05 »
|
|
Also bei allen meinen Geräten, die ich mit dem ST-Link programmiert habe, reichten die 3 Leitungen GND, SWDIO und CLK. Ich glaube, da stimmt was mit der Stromversorgung deines Prozessors nicht.
Und immer habe ich es mit den beiden Startadressen 0x08000000 und 0x08010000 gemacht.
Von einer anderen Adresse lese ich hier zum ersten Mal. Welches Forum?
|
|
Logged
|
vy 73, Andreas
|
|
|
|
|
DL8EBD
positron
Urgestein
Offline
Posts: 1926
|
|
Re:Vorstellung - möchte mit dem Bau eines OVI40 beginnen
« Reply #23 on: 09. December 2019, 19:08:27 »
|
|
Andreas, 0x08060000 ist für die Firmware beim H7(!!) korrekt...
Aber Jörn kämpft ja noch mit dem Bootloader
und der startet bei 0x8000000
|
| « Last Edit: 09. December 2019, 19:11:44 by DL8EBD » |
Logged
|
bitte keine technische Fragen oder Diskussionen via PN, dafür ist das Forum da.
vy73
Thomas
|
|
|
DK7JB
Neuling
Offline
Posts: 42
.
|
|
Re:Vorstellung - möchte mit dem Bau eines OVI40 beginnen
« Reply #24 on: 09. December 2019, 19:09:47 »
|
|
... und meine sonstigen Einstellungen (Option Bytes)?
Der Bootloader bleibt bei 0x0800000 ?
|
| « Last Edit: 09. December 2019, 19:10:45 by DK7JB » |
Logged
|
|
|
|
DL8EBD
positron
Urgestein
Offline
Posts: 1926
|
|
Re:Vorstellung - möchte mit dem Bau eines OVI40 beginnen
« Reply #25 on: 09. December 2019, 19:12:51 »
|
|
korrekt, 0x8000000
--------------------------------------------------------------------------
Read Out Protectio: Level 0
BOR-Level: Level 0
DMEP1, DMEP2 and SWAP_BANK unchecked, all others checked
BOOT_ADD0(H): 0x0800
Boot from (H): 0x8000000
BOOT_ADD1(H): 0x1FF0
Boot from (H): 1FF00000
Nothing write or read protected, no other markers set!
--------------------------------------------------------------------------
Quelle: DF8OE
scheint alles zu stimmen!
Übrigens, wenn der 32kHz Quarz nicht arbeitet, funktioniert die CPU nicht, sie bleibt einfach im Programmstart hängen.
Den Fehler hatten wir schon mal vor 2 Jahren beim Betatest zur V1.7 beobachtet.
Also korrekten Uhren-Quarz verwenden und auf die richtigen C's achten
| ST recommends the LSE crystal with capacitive load less than 7pF |
|
|
| « Last Edit: 09. December 2019, 19:59:39 by DL8EBD » |
Logged
|
bitte keine technische Fragen oder Diskussionen via PN, dafür ist das Forum da.
vy73
Thomas
|
|
|
DK7JB
Neuling
Offline
Posts: 42
.
|
|
Re:Vorstellung - möchte mit dem Bau eines OVI40 beginnen
« Reply #26 on: 10. December 2019, 14:14:11 »
|
|
Die Idee mit dem Quarz war zielführend. Beim Auslöten von einem der beiden Quarzkondensatoren ist er mir auseinandergefallen. Der Fehler war ein defekter SMD Kondensator. Irgendwie ein sehr seltener Fehler. Das hatte ich zuletzt vor rund zehn Jahren... Nachdem der Quarz neu eingelötet worden ist und die beiden Kondenatoren ausgetauscht worden sind, konnte der Bootloader mit Drücken der +Band Taste gestartet werden. Den Rest kann ich erst morgen weiter testen.
Danke für eure Hilfe.
|
|
Logged
|
|
|
|
DL8EBD
positron
Urgestein
Offline
Posts: 1926
|
|
Re:Vorstellung - möchte mit dem Bau eines OVI40 beginnen
« Reply #27 on: 10. December 2019, 19:43:30 »
|
|
ab jetzt kannst Du auch mit dem USB Stick weitermachen und musst Dir keine Gedanken um den Adressbereich machen.
|
|
Logged
|
bitte keine technische Fragen oder Diskussionen via PN, dafür ist das Forum da.
vy73
Thomas
|
|
|
DK7JB
Neuling
Offline
Posts: 42
.
|
|
Re:Vorstellung - möchte mit dem Bau eines OVI40 beginnen
« Reply #28 on: 13. December 2019, 16:48:50 »
|
|
Die Firmware läuft nun auch hoch und startet mit der Fehlerüberprüfung.
Jetzt warte ich nur noch auf den 7474 G Series. Vermutlich kommt er bald. Seit dem 10.12. hängt er in Dublin fest. Vermutlich kann ich erst mit eingebautem 7474 die Überprüfungsroutinen sinnvoll durchlaufen.

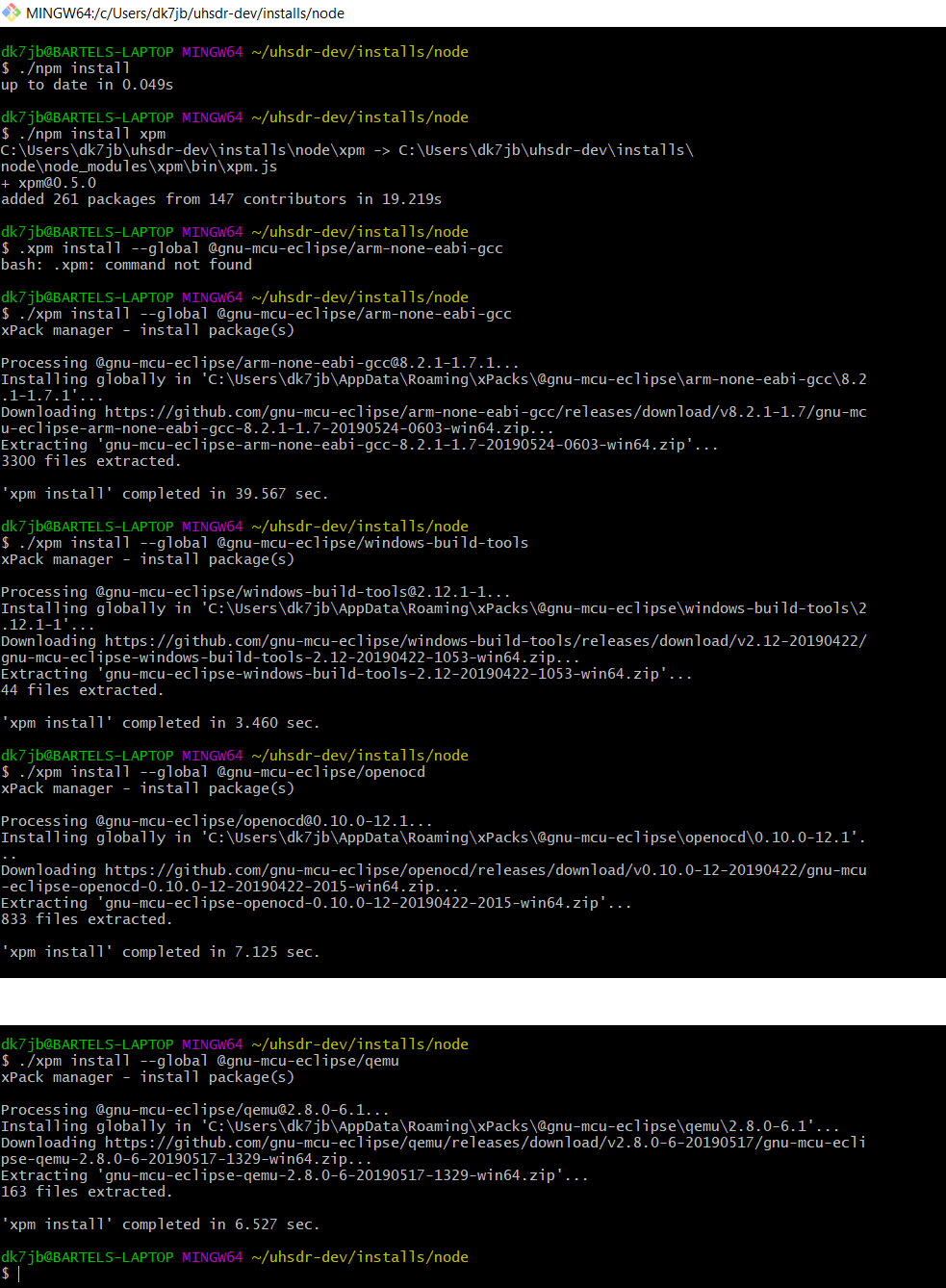

In der Zwischenzeit installiere ich mir die notwendige Software auf dem PC (Windows 10), damit ich mich auch etwas tiefer mit der Firmware beschäftigen kann.

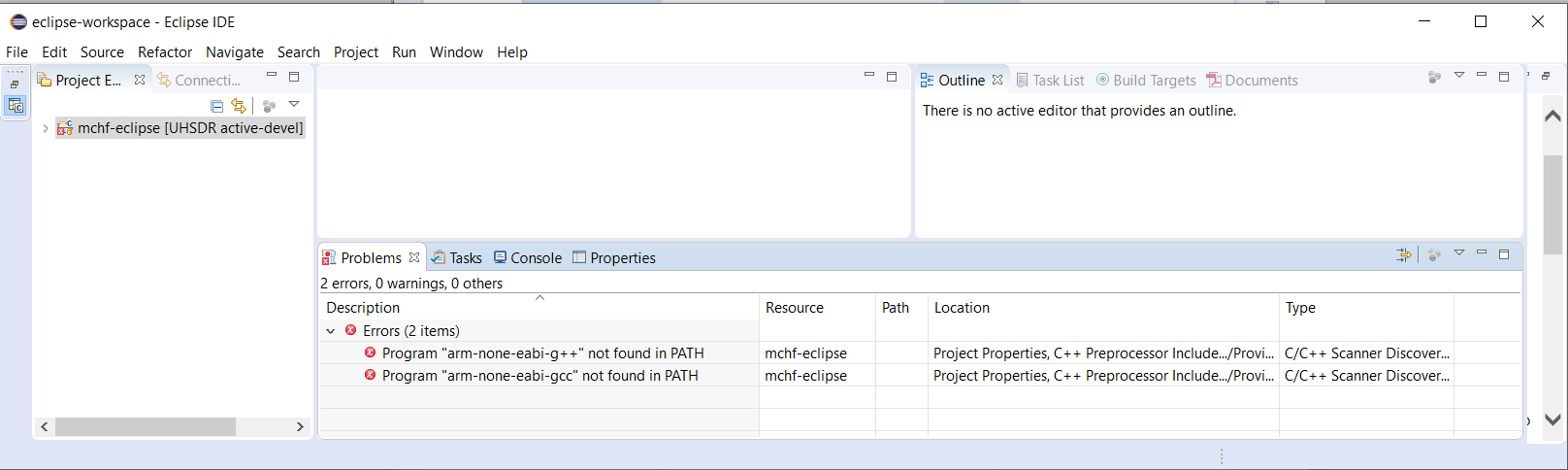

Was brauche ich alles? Reicht https://www.eclipse.org/downloads/ aus? Diese Umgebung ist noch neu für mich.
|
|
