Re:New TRV using ready module
« Reply #15 on: 09. May 2020, 13:49:44 »

Der Mixer ADE-25MH ist nicht mehr bei Aliexpress zu finden, daher:
https://www.mouser.de/ProductDetail/Mini-Circuits/ADE-25MH%2b?qs=%2Fha2pyFadugF%2F32NDx3TgwnfxcMRkKGH%2FesRn8Iu7q8%3D
Logged

UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
DL2GMI - Michael (H44MI)
alter Hase
****

Offline

Posts: 371





View Profile WWW E-Mail
Re:New TRV using ready module
« Reply #16 on: 10. May 2020, 07:28:18 »

I have try´d it again - page not found.
But im sure that the OCXO from mouser also will work.

Do you have a BOM and the same Dokumentation as for the Transverter 1 also available ?
Logged

UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
DF8OE
Administrator
*****

Offline

Posts: 6277



Stellvertr. OVV I40, Jugend / Nachwuchsreferent

View Profile WWW
Re:New TRV using ready module
« Reply #17 on: 10. May 2020, 07:54:42 »

Michael - Du scheiterst an der Lokalisierung. Auch Aliexpress zeigt je nach IP-Adresse (bzw. Land aus dem diese kommt) etwas anderes an.

Tipp:
Benutze das TOR-Netzwerk und schalte ggf. auf einen neuen TOR-Exit-Node um. Der Brave-Browser kann das out-of-the-box. Gibt es für Linux und für Windows - ist seit 1 Jahr mein Lieblingsbrowser (blink-basiert).

vy 73
Andreas
« Last Edit: 10. May 2020, 07:55:25 by DF8OE » Logged

Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE
-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<
DF8OE
Administrator
*****

Offline

Posts: 6277



Stellvertr. OVV I40, Jugend / Nachwuchsreferent

View Profile WWW
Re:New TRV using ready module
« Reply #18 on: 10. May 2020, 07:59:02 »

Bild:
Logged

Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE
-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<

DL2GMI - Michael (H44MI)
alter Hase
****

Offline

Posts: 371





View Profile WWW E-Mail
Re:New TRV using ready module
« Reply #19 on: 10. May 2020, 10:30:08 »

Ich habe festgestellt, das wir aneinander vorbei schreiben - ich hatte was vom Mixer (ADE-25MH vs. ADE-25MH+) geschrieben, Artur jedoch vom OCXO. Ich werde den OCXO bei Mouser bestellen, ich habe irgendwie kein gutes Gefühl bei den Teilen von Aliexpress.
Oder könnt Ihr mir diese Bedenken zerstreuen ?

Ich hatte bei Ali auch nur den Link aufgerufen, über die Suche hatte ich es noch garnicht probiert - damit hätte ich es sicherlich gefunden.
Logged

UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
DF8OE
Administrator
*****

Offline

Posts: 6277



Stellvertr. OVV I40, Jugend / Nachwuchsreferent

View Profile WWW
Re:New TRV using ready module
« Reply #20 on: 10. May 2020, 11:16:24 »

Jein.

Ich bestelle sehr viel in CN - wegen meines Reparaturbetriebes. Vieles bekommt man gar nicht anders. Häufig bestelle ich über ebay - nicht über aliexpress. Ich habe seit 12 Monaten bei 5...10 Bestellungen pro Monat von chinesischen Händlern noch keinen einzigen Ausfall gehabt. Bei meiner letzten Bestellung via alibaba (da hatte ich 10 AD9363 bestellt) war auch kein Ausfall. Den letzten Fake-MOSFET habe ich von einem italienischen Händler bekommen, der wiederum auf einen chinesischen Händler zurückzuführen war.

Fakt ist:
Bei Digikey, Mouse und Farnell ist sowas überhaupt kein Thema. Leider haben die nur 30% der Teile, die ich brauche.

EDIT:
Meine Vermutung ist, dass durch das Bewertungssystem von ebay Händler, die nicht liefern oder Fakes liefern, sehr schnell auffallen und dann bei ebay wieder verschwinden. Deswegen würde ich es nicht davon abhängig machen, aus welchem Land der Händler kommt, sondern davon welche Handelsplattform man benutzt und wie gut diese die Handelspartner absichert.

vy 73
Andreas
« Last Edit: 10. May 2020, 11:30:25 by DF8OE » Logged

Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE
-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<
DF8OE
Administrator
*****

Offline

Posts: 6277



Stellvertr. OVV I40, Jugend / Nachwuchsreferent

View Profile WWW
Re:New TRV using ready module
« Reply #21 on: 10. May 2020, 14:48:06 »

I never was fooled with the intention to do so. You have to communicate f something went wrong.

I do not agree that the virus escaped from a laboratory. Of course I do not know - but thinking so is a bit too much conspiration. Of course the Chinese politicians have to open up, tolerate free journalism and go straight forward to much more democratic behaviour.

vy 73
Andreas
Logged

Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE
-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<
Michael_K
Urgestein
*****

Offline

Posts: 638



Ich liebe dieses Forum!

View Profile
Re:New TRV using ready module
« Reply #22 on: 10. May 2020, 15:20:28 »

Hello Artur,

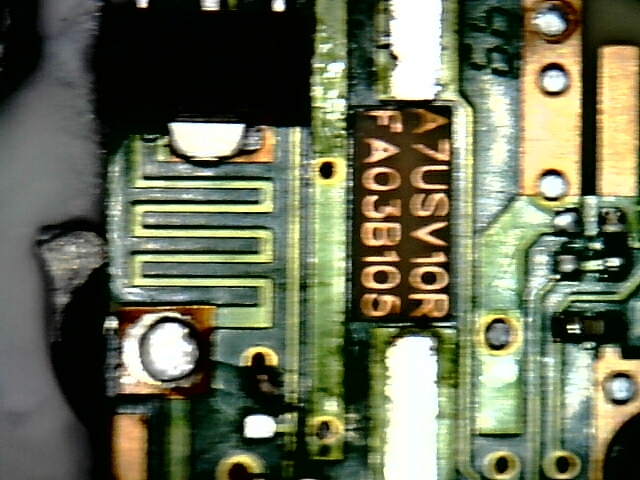

a question about the modification of the LNB (LSP04H):
we have here 2 LNBs where the meander is different.
Where should the line break be here? For the koppel-C to fit we would have 1/2 winding meander more. photo I hung
vy 73 from Erfurt
Michael_K[b][/b]
Logged

DL2GMI - Michael (H44MI)
alter Hase
****

Offline

Posts: 371





View Profile WWW E-Mail
Re:New TRV using ready module
« Reply #23 on: 15. May 2020, 13:23:44 »

Artur, some questions:

I have the PCB ver 1.1.

1) In the shematic i can see 8 Resistors with 430Ohms, on different Pictures of ready installed TRV i can see Resistors with 471 printed on, what should mean 470 Ohms. Which value would be the right one ?

2) My 2 adjustable 10k-Potentiometers looks different from yours. Does it any matter ?

3) I only can find the Relay for T/R-Switching at Ali, but i also found a Relay "HFD 3-005" at my parts distributor: https://www.reichelt.de/signalrelais-5v-2-wechsler-2a-rt-iii-hfd3-005-p126990.html?&nbc=1
Would this relay also will be OK ?

4) What is the best frequency stability? OCXO, TCXO, VCTCXO for this project ?
Would be the OCXO from Mouser https://www.mouser.de/ProductDetail/abracon/aoc2012vajc-250000c/?qs=vLWxofP3U2yBi82MYydb0w==&countrycode=DE&currencycode=EUR good enough ?


Thanks a lot,
Michael
Logged

UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
DL2GMI - Michael (H44MI)
alter Hase
****

Offline

Posts: 371





View Profile WWW E-Mail
Re:New TRV using ready module
« Reply #24 on: 15. May 2020, 14:52:40 »

Thanks...

1) i have ordered 430 Ohms 1 W
2) ok
3) Ok, then Aliexpress...
4) Ok, what would the best solution ?
Or, if i use the Mouser-OCXO, there is an 3V3 regulator, as i can see in the shematic.
Or which VCTCXO should i use ?

EDIT: The OCXO is around 6€ higher in price than the VCTCXO, i think i´ll order the OXCO.
https://www.mouser.de/ProductDetail/815-ASGTX-C-25-1

« Last Edit: 15. May 2020, 16:30:46 by DL2GMI - Michael (H44MI) » Logged

UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
Michael_K
Urgestein
*****

Offline

Posts: 638



Ich liebe dieses Forum!

View Profile
Re:New TRV using ready module
« Reply #25 on: 17. May 2020, 13:33:35 »

Hello Artur,
a question about assembly:
on the bottom-side is a tantalum C 470-F/10V. It has a height of 4mm. However, the distance between the PCB and the housing is only 3mm.
How is this meant, or is there a special design of the Tantalum-C.
Thank you
vy 73 from Erfurt
Michael_K
Logged
DL2GMI - Michael (H44MI)
alter Hase
****

Offline

Posts: 371





View Profile WWW E-Mail
Re:New TRV using ready module
« Reply #26 on: 19. May 2020, 19:13:36 »

The SAW-Filter SF2124 is not longer available at Mouser and other distributors.

Which part is also ok for this project ?
Logged

UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
Michael_K
Urgestein
*****

Offline

Posts: 638



Ich liebe dieses Forum!

View Profile
Re:New TRV using ready module
« Reply #27 on: 20. May 2020, 04:56:26 »

@Artur
Hallo, kann man nicht den TA1070A einsetzen? Im TRV-1 ist der ja auch im TX-Pfad.
vy 73 aus Erfurt
Michael_K
Logged
DL2GMI - Michael (H44MI)
alter Hase
****

Offline

Posts: 371





View Profile WWW E-Mail
Re:New TRV using ready module
« Reply #28 on: 23. May 2020, 15:44:52 »

@Artur,

one more question: on the PCB 1 coil are printed with 330nH, in the circuit diagram they are with 390nH (next to the PGA-103).
Which value is the correct one ?
Logged

UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
Michael_K
Urgestein
*****

Offline

Posts: 638



Ich liebe dieses Forum!

View Profile
Re:New TRV using ready module
« Reply #29 on: 25. May 2020, 08:16:55 »

@ Artur, Hallo
2 Fragen:
1. wie kann man einen connor winfield TCXO 25MHz D75F nutzen? gibt es dazu einen Adapter?
2. nochmals die Frage von DL2GMI_Michael, PGA103 Drossel 390nH im Schaltbild, 330nH PCB-Aufdruck. Was ist richtig?
Danke
vy 73 aus Erfurt
Michael_K
Logged
