« Reply #75 on: 11. January 2023, 19:37:39 »
|
|
Neue Front, ohne Text. Bei einzelabnahme 149,20€.
Wenn noch min. 2 mitmachen, die nicht auf meiner Liste stehen (Steven, PE1RGE) würde es günstiger werden.
|
UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
|
|
|
DL2GMI - Michael (H44MI)
alter Hase
Offline
Posts: 375
|
|
Re:Gehäuse für Wolf-Trx
« Reply #76 on: 15. January 2023, 12:20:06 »
|
|
Hallo zusammen,
die Bestellung der Frontplatten geht morgen raus. Ich habe hier zuhause die Zugangsdaten für den Schäffer-Shop nicht vorliegen.
Auf der Rückwand gibt es noch folgende Änderungen:
-Die Bohrung für 12V entfällt (Text bleibt). So kann jeder die für sich verwende Anschlussart vorsehen (bei mir z.B. 30mm-Powerpole)
-Die Beschriftung für Ant 1 und Ant 2 wurden nun auf diese Reihenfolge geändert
-Es gibt nur noch Bohrungen für: ANT1, ANT2, USB, PTT, KEY, LSP und BOOT sowie GND (unbeschriftet).
Dadurch ist der Preis nochmals gesunken und das Komplettpaket liegt momentan bei 580€ incl. MwSt. Da ich aber nun von allen Teilen 5 Stück bestelle, gehen noch 10% weg. Wenn also noch jemand interesse hat, ich habe dann Teile über.
|
UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
|
|
|
DL2GMI - Michael (H44MI)
alter Hase
Offline
Posts: 375
|
|
Re:Gehäuse für Wolf-Trx
« Reply #77 on: 31. January 2023, 18:58:43 »
|
|
Hallo zusammen,
ich habe heute die Versandbestätigung für die Gehäuseteile bekommen, ich gehe davon aus dass das Paket noch vor Freitag bei mir angekommen wird. Ich versuche dann am darauffolgenden Montag die einzelnen Pakete zusammen zu stellen.
Aufgrund der von mir festgelegten Bestellmenge von 5 Stück haben wir nun 10%, teilweise 20% rabatt erreichen können.
So kostet nun das gesamte Gehäuse ca. 510€ (incl. MwSt.).
Ich werde nun die Teilnehmer der Sammelbestellung einzeln anschreiben.
|
|
 Logged
|
UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
|
|
|
DL2GMI - Michael (H44MI)
alter Hase
Offline
Posts: 375
|
|
Re:Gehäuse für Wolf-Trx
« Reply #78 on: 02. February 2023, 18:31:58 »
|
|
Hallo zusammen,
heute sind die Gehäuseteile geliefert worden.
Die schlechten Nachrichten zuerst:
1) Auf der Frontplatte ist unter dem Power-Taste eine Bohrung mit ca. 1mm, die ich nicht im Frontplatten-Designer habe
2) Die von den meisten von uns verwendeten Tastenkappen passen nicht ganz durch den ausschnitt, hier ist nachbearbeiten angesagt
3) Die Seitenteile Links und Rechts passen von den Maßen garnicht (die ich hier aus dem Forum entnommen habe). Die muss ich komplett neu fertigen lassen
4) Die empfohlenen Geräteschrauben für den Deckel passen nicht oder ich bin zu blöd
5) Die Bohrungen für die 3 Klinkenbuchsen auf der Frontplatte sind zu klein.
Alles andere sieht aber gut aus - die Profile passen, die Schrauben für Front- und Rückwand passen auch.
Ich werde nun gleich die richtigen Seitenteile bestellen und am Wochenende die Frontplatten nachbohren.
Ich möchte mich jetzt schoneinmal für die Unannehmlichkeiten entschuldigen.
|
|
Logged
|
UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
|
|
|
Steven
alter Hase
Offline
Posts: 314
--
|
|
Re:Gehäuse für Wolf-Trx
« Reply #79 on: 24. February 2023, 13:56:42 »
|
|

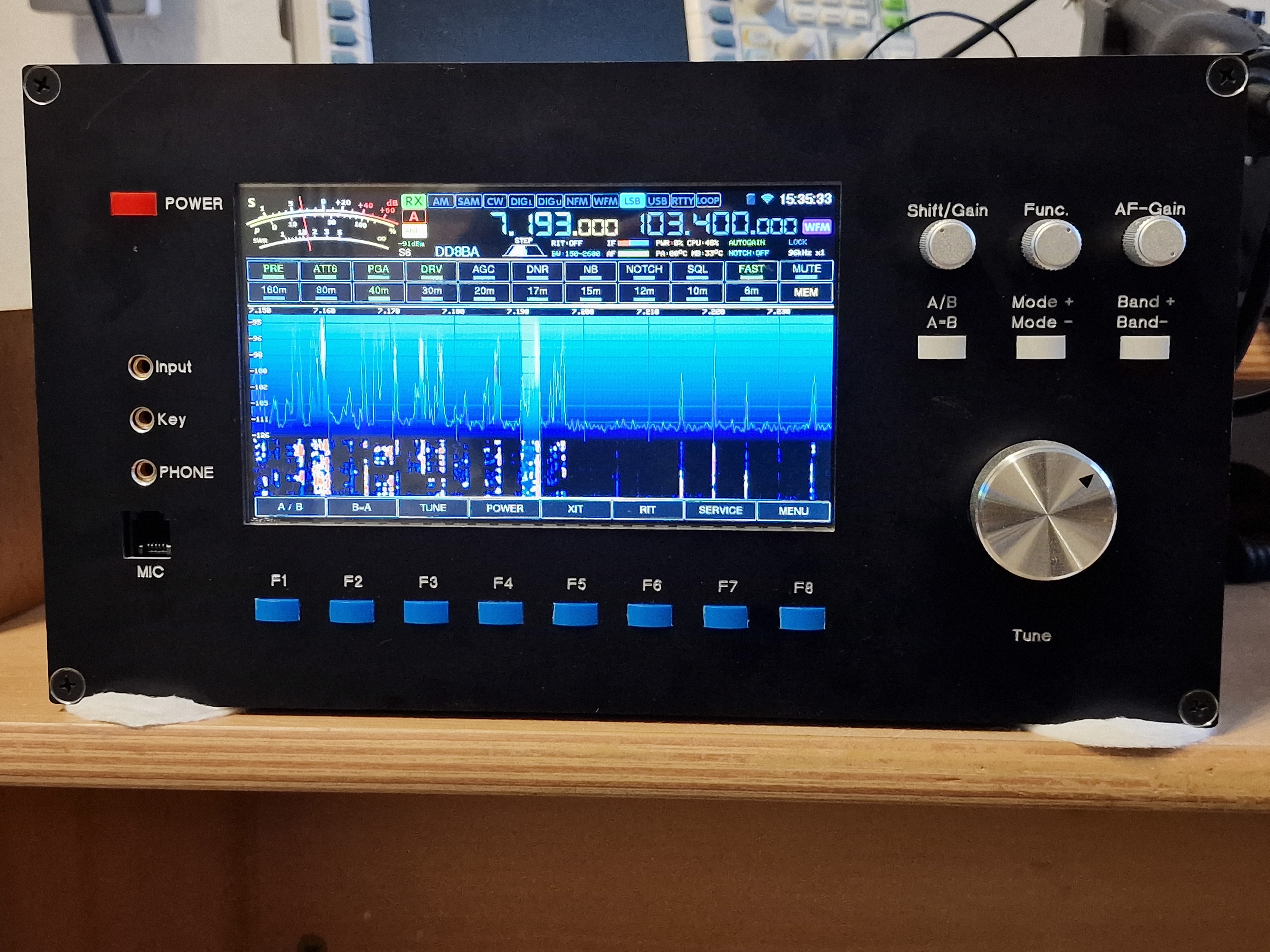

Soo mein Wolf hat ein neues Gehäuse
danke Michael
https://www.dropbox.com/s/vfxdp0v727u57ae/20230224_130930.mp4?dl=0
Es hört sich noch etwas blechern an .. hab die kleine 2€ großen Lautsprecher am Gehäuse geklebt  die passenden kommen die Tage.
Nu fehlen noch Reglerknöpf.. für den Tuner ne Verlängerung, der schaut leider nur 1mm raus mit der Achse raus
Und die Anschlüsse hinten plus ein wenig auf den PA Board an Bauteilen
|
|
Logged
|
alle Angaben wie immer ohne Gewähr!!
73
|
|
|
DL2GMI - Michael (H44MI)
alter Hase
Offline
Posts: 375
|
|
Re:Gehäuse für Wolf-Trx
« Reply #80 on: 25. February 2023, 17:09:08 »
|
|
Danke für das Feedback.
Die anderen Gehäuse gehen auch schnellstmöglich in den Versand.
|
|
Logged
|
UI 4, RF 4, Mods: UI-H-031,RF-05-H-001,RF-H-002,UI-H-003,UI-H-004,RF-H-005,UI-H-006,UI-H-008,RF-H-018,RF-H-023,UI-H-027,RF-H-029,UI-N-026,RF-N-009,RF-N-010,RF-N-011,RF-N-012,AG-N-013,RF-N-015,RF-N-016,UI-N-019,UI-N-025,RF-N-028,RF-N-030
|
|
|
Steven
alter Hase
Offline
Posts: 314
--
|
|
Re:Gehäuse für Wolf-Trx
« Reply #81 on: 10. March 2023, 15:56:25 »
|
|
 fast fertig
das PA Board noch tauschen (sobald fertig) und dann alles mit einen Kühlkörper versehen wo er benötigt wird und hoffen das alles so werkelt wie es soll
73
|
alle Angaben wie immer ohne Gewähr!!
73
|
|
|
SQ4RD
Neuling
Offline
Posts: 1
Uwielbiam to forum!
|
|
Re:Gehäuse für Wolf-Trx
« Reply #82 on: 28. May 2023, 15:02:04 »
|
|
Witam
Czy jest gdzieś dostępny projekt tylnej płyty pcb ,tej z gniazdem usb rs232 itp.?
Pozdrawiam
|
|
Logged
|
|
|
|
|
|
Romanov
Neuling
Offline
Posts: 2
Uwielbiam to forum!
|
|
Re:Gehäuse für Wolf-Trx
« Reply #84 on: 25. July 2025, 11:51:56 »
|
|
Hallo Freunde!
Mein Name ist Roman und ich lebe in Polen. Beruflich beschäftige ich mich mit der Entwicklung und dem Bau von Prototypen.
Auf Wunsch befreundeter Funkamateure habe ich ein Gehäuse für das TRX-Modell Wolf I angefertigt. Derzeit arbeite ich am Design für Wolf II. Gelegentlich übernehme ich auch Aufträge für solche Sonderanfertigungen.

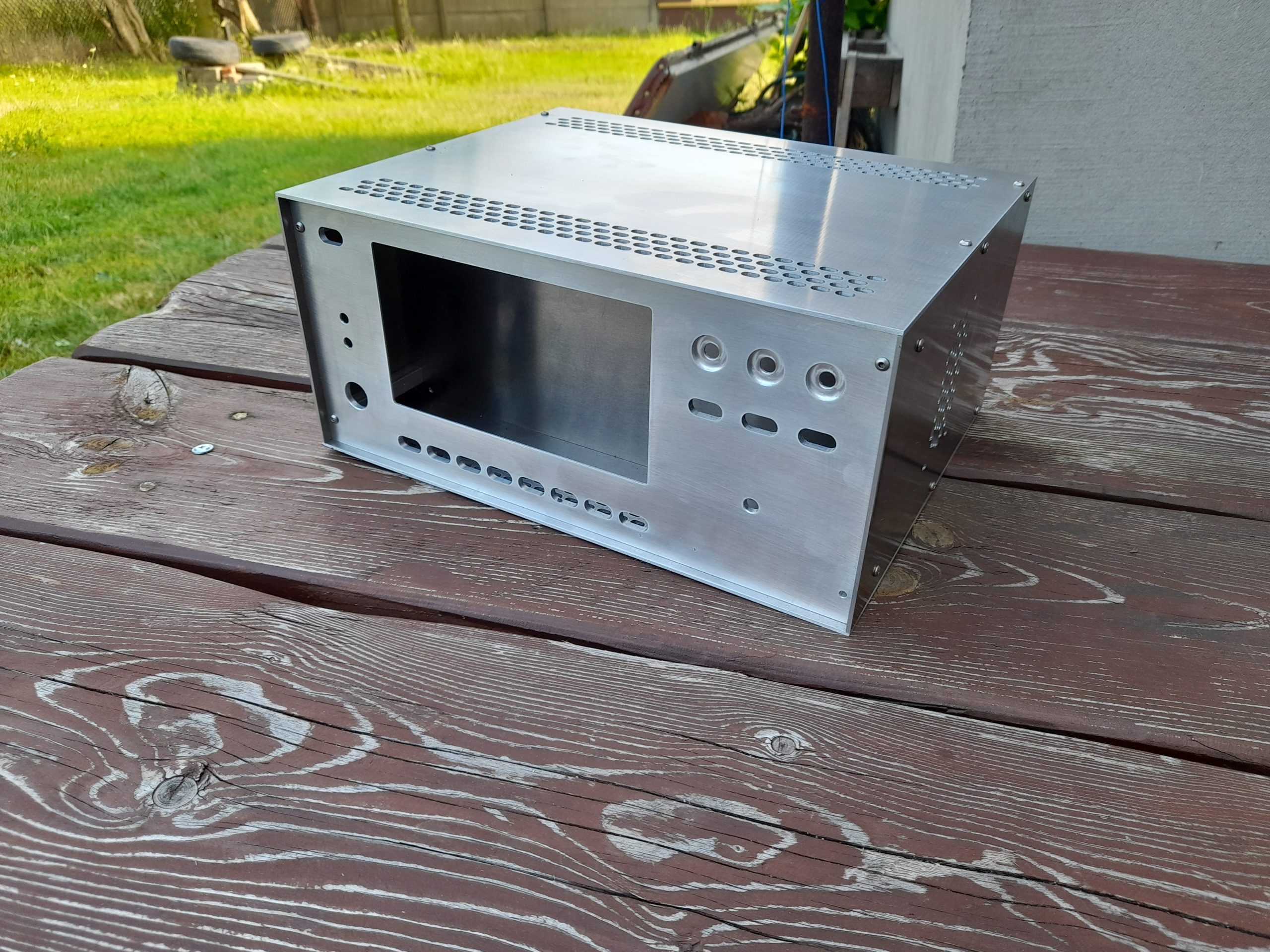

Das Gehäuse für Wolf I besteht vollständig aus Aluminium AW 5754. Alle Bauteile werden präzise auf einer CNC-Fräse gefertigt, was eine hohe Qualität und Maßgenauigkeit garantiert – für mich ein entscheidender Faktor. Zum Lieferumfang gehört auch ein Kühlkörper für das Mainboard.
Das Gehäuse ist nicht lackiert und sieht genauso aus wie auf den beigefügten Fotos.
Preis: 300 Euro zzgl. Versandkosten.
Bei Interesse kontaktieren Sie mich bitte unter: modelarz66@gmail.com
Mit freundlichen Grüßen
Roman K.
|
|
|
|
Romanov
Neuling
Offline
Posts: 2
Uwielbiam to forum!
|
|
Re:Gehäuse für Wolf-Trx
« Reply #85 on: 27. July 2025, 11:38:47 »
|
|
Willkommen zurück!
Ich präsentiere Ihnen das Gehäuse für den TRX WOLF II. Es besteht aus Aluminium AW 5754. Das gesamte Gehäuse wird auf CNC-Maschinen gefertigt, was höchste Verarbeitungsqualität und Maßgenauigkeit garantiert.
Die Wandstärke des Gehäuses beträgt 2 mm, jedoch besteht die Frontplatte aus 4 mm starkem Material. Das sorgt für einen stabilen und präzisen Sitz aller Tasten.
Zum Lieferumfang gehören graue Tasten (auf Wunsch sind auch schwarze Tasten erhältlich).
Alle Elemente des Gehäuses werden mit stabilen Verbindern montiert, die eine feste und dauerhafte Struktur gewährleisten. Der Zusammenbau dauert nur wenige Minuten.
Der Preis für das Gehäuse beträgt 320 Euro.
Standardmäßig wird das Gehäuse zerlegt versendet. Auf Wunsch kann es vormontiert geliefert werden – in diesem Fall erhöhen sich allerdings die Versandkosten und es besteht ein höheres Risiko für Transportschäden durch den Kurierdienst.
Zum Lieferumfang gehören:
alle Gehäuseteile,
40 Stück Tasten,
Edelstahlschrauben (Innensechskant) zur Montage.
Die Versandkosten nach Deutschland betragen ca. 30 Euro.
Bei Interesse kontaktieren Sie mich bitte unter:
modelarz66@gmail.com
Mit freundlichen Grüßen
Roman K.
|
|
Logged
|
|
|
|
