Re:Zweitonmessung 80m, Verzerrungen
« Reply #30 on: 17. February 2016, 19:07:51 »
|
|
Hallo Uli,
das mag sein, wir haben die T5 nach dem Original (CX2074NL) bzw. so wie es im Schaltplan vom Wicklungssinn her vorgegeben ist, gefertigt, um ggf. weiteren Problemen aus dem Weg zu gehen.
|
|
 Logged
|
73 de Werner, DG8WM
http://www.mdtweb.de
|
|
|
dm6tt
schon länger dabei
Offline
Posts: 90
Ich liebe dieses Forum!
|
|
Re:Zweitonmessung 20m
« Reply #31 on: 17. February 2016, 21:05:44 »
|
|
Hallo Werner,

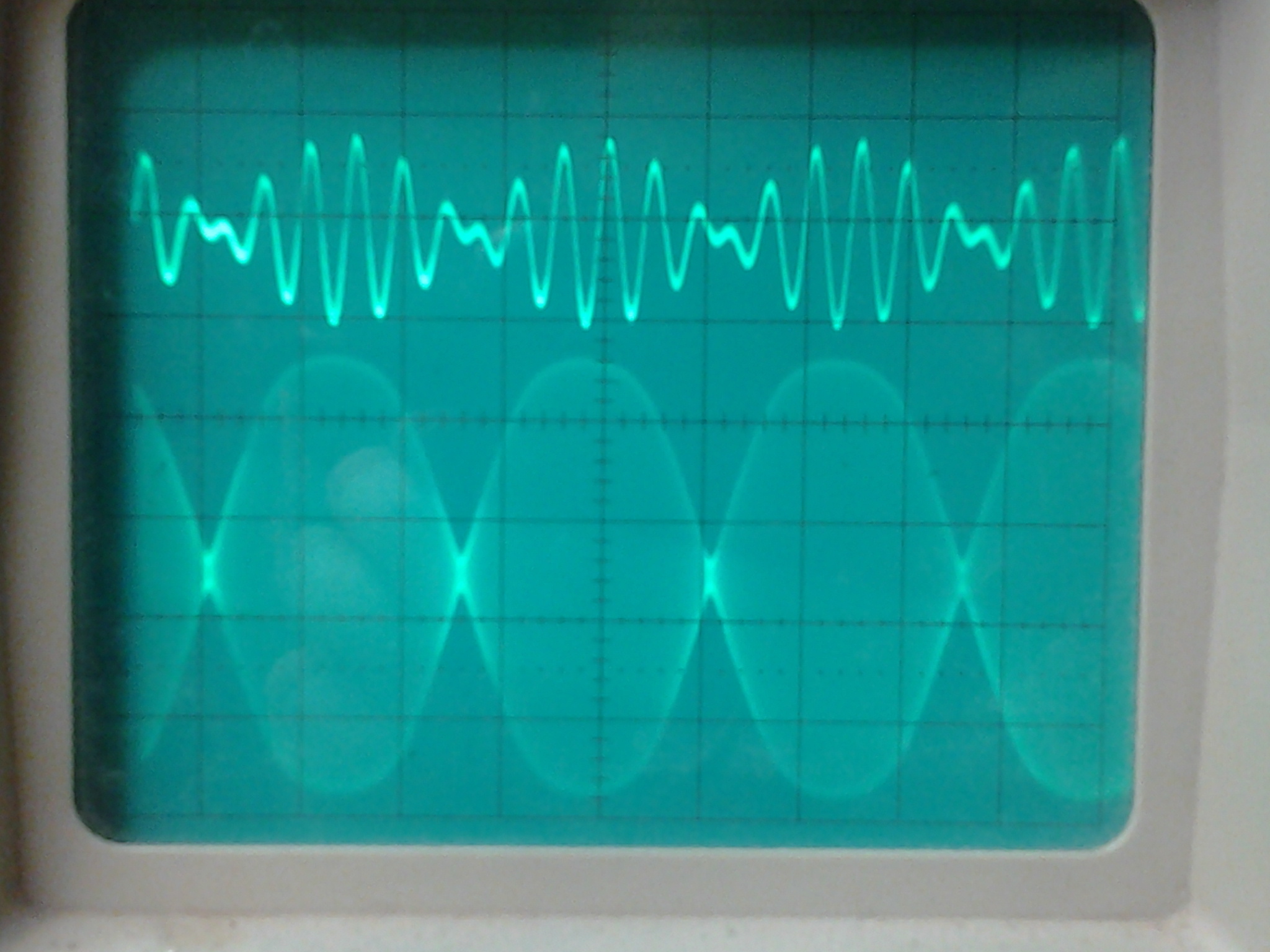

Ich habe mal die Zweitonmessung und den Pegel bei mir kontrolliert.
Da ich noch auf Relais für die Empfangsumschaltung warte und Verzerrungen in den unteren Bändern habe, habe ich es 14MHz gemessen.
A BIAS: 92
Zweitonsignal an LINEIN: 0,36 Vss
LIN: 15
AVD: -8
ALC: Kein Ausschlag
Die Kollektorspannung der Treiber bekomme ich nicht ordentlich gemessen, hier macht mein alter 20MHz Hameg schlapp. Die Werte sind zu ungenau.
73, Marcus
|
|
|
|
dm6tt
schon länger dabei
Offline
Posts: 90
Ich liebe dieses Forum!
|
|
Re:Zweitonmessung 80m, Verzerrungen
« Reply #32 on: 17. February 2016, 21:06:29 »
|
|

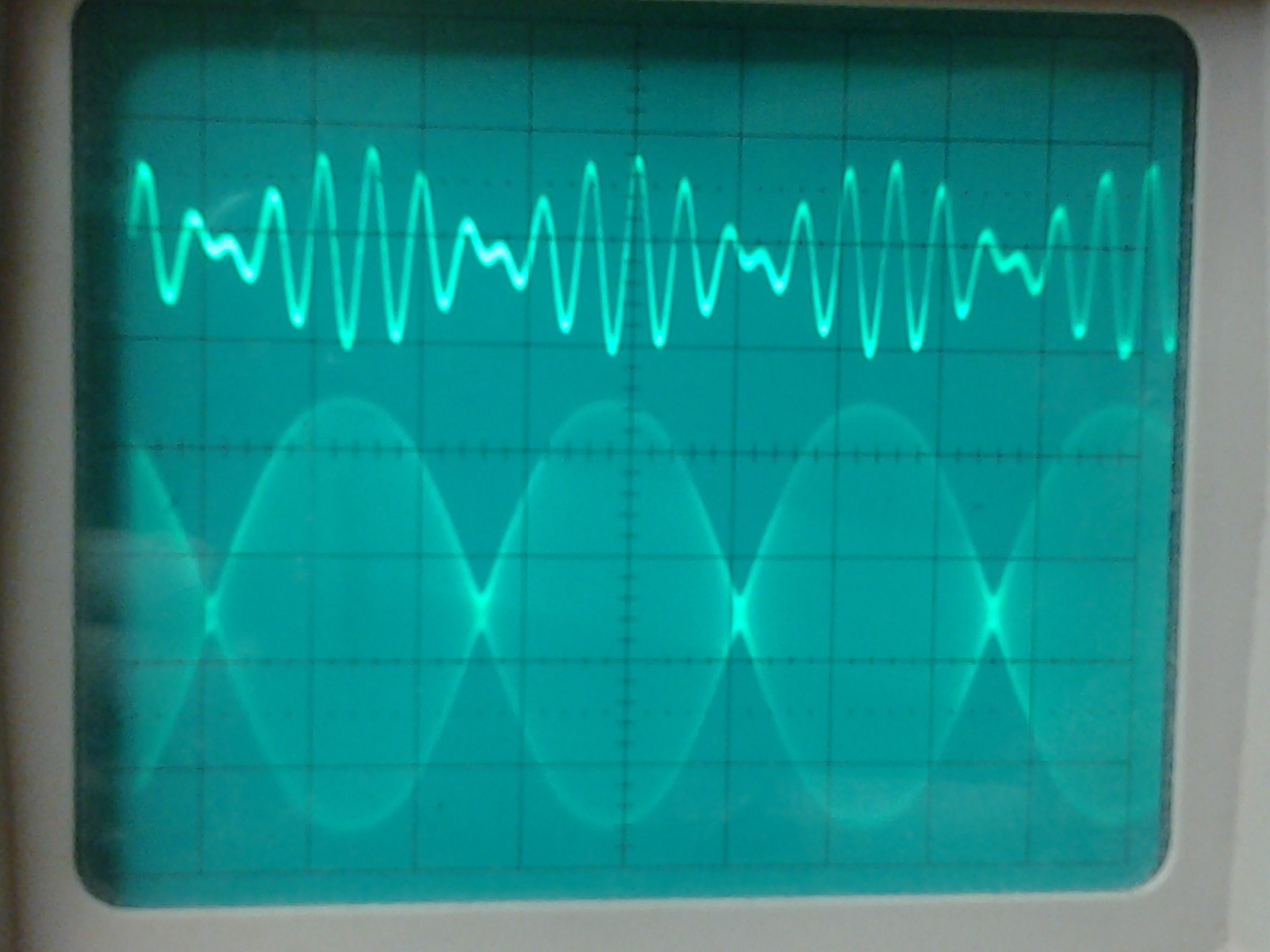

und hier 14 Mhz, bei Gain >15 und Lin in 0.36Vss:
|
|
|
|
dm6tt
schon länger dabei
Offline
Posts: 90
Ich liebe dieses Forum!
|
|
Re:Zweitonmessung 20m
« Reply #33 on: 18. February 2016, 19:26:09 »
|
|

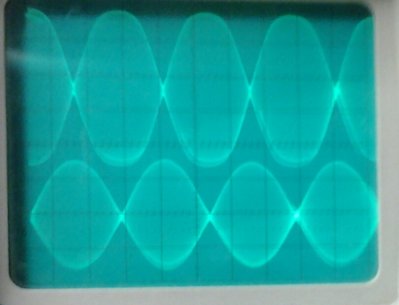

Anbei ein Oszi Bild einer Zweitonmessung
Freq. 14.000Khz
Pwr: 5W
Lin in: 0.36Vss
Gain: 22
Obere Kurve: Ausgangssignal am 50 Ohm Dummy gemessen. Abgeflachte Berge.
Untere Kurve: Eingang T5, dort sieht noch alles ok aus.
|
|
|
|
dm6tt
schon länger dabei
Offline
Posts: 90
Ich liebe dieses Forum!
|
|
Re:Zweitonmessung 20m
« Reply #34 on: 18. February 2016, 19:47:29 »
|
|
Und hier das Signal am Gate Q6.
Obere Kurve: Ausgangssignal am Dummy
Untere Kurve: Signal am Gate der PA Transistoren
|
|
|
|
dk4sx
noch länger dabei
Offline
Posts: 246
|
|
Re:Zweitonmessung 80m, Verzerrungen
« Reply #35 on: 21. February 2016, 10:56:40 »
|
|
Hi,
da diese Messungen bei einer Ausgangsleistung von nur 5 W durchgeführt wurden, ist selbst bei dieser niedrigen Leistung mit deutlichen IM-Verzerrungen zu rechnen. Nach meiner Erfahrung ist es nicht vorteilhaft, den Ruhestrom der PA-Transistoren gemeinsam einzustellen. Da man die Transistoren nicht gepaart erhält sind mit Sicherheit nur unterschiedliche Ruheströme für beste IM verantwortlich.
Bei meinen bisher mit diesen Transistoren aufgebauten Modulen war es zudem so, dass sich bestes IM-Verhalten nicht unbedingt bei jeweils immer höherem Strom ergab - es gab definitive Optima bei teilweise geringerem Strom. Wenn Platz auf der Platine wäre, wären hier zwei kleine Potis definitiv besser als eine digitale Einstellung! Ich habe z. B. bei etwa 7 W Ausgangsleistung eine IM3 Unterdrückung von 40 dBc erzielen können. Mit diesem Wert kann man keine Abflachung des Zweitonsignals mehr erkennen.
73, Uli, DK4SX
|
|
Logged
|
73, Uli, DK4SX
|
|
|
dm6tt
schon länger dabei
Offline
Posts: 90
Ich liebe dieses Forum!
|
|
Re:Zweitonmessung 80m, Verzerrungen
« Reply #36 on: 21. February 2016, 13:11:40 »
|
|
Hallo Uli,
die Endstufentransistoren sind gepaart.
Wir haben 10 Paare im OV besorgt und dann ausgemessen und gepaart.
Mich wundert es, dass das Signal schon am Gate so aussieht, da sind die Endstufentransistoren ja noch nicht beteiligt.
73, Marcus
|
|
Logged
|
|
|
|
dk4sx
noch länger dabei
Offline
Posts: 246
|
|
Re:Zweitonmessung 80m, Verzerrungen
« Reply #37 on: 22. February 2016, 15:48:12 »
|
|
Hi,
das wäre allerdings nicht das erste Gerät dessen Vorstufen bereits unlinear sind.....
73, Uli, DK4SX
|
|
Logged
|
73, Uli, DK4SX
|
|
|
dk4sx
noch länger dabei
Offline
Posts: 246
|
|
Re:Zweitonmessung 80m, Verzerrungen
« Reply #38 on: 02. April 2016, 12:08:14 »
|
|
Hi,
für aktuelle Messungen bitte im Link mcHF-HF-Messungen nachschauen.
73, Uli, DK4SX
|
|
Logged
|
73, Uli, DK4SX
|
|
|
DK2CQ
Neuling
Offline
Posts: 44
Ich liebe dieses Forum!
|
|
Re:Zweitonmessung 80m, Verzerrungen
« Reply #39 on: 14. April 2016, 08:33:00 »
|
|
Hallo,
mein mcHF sendet und empfängt von 80 - 10m super.
Nur auf 160m will er nicht, Frequenzanzeige auf dem
Band wechselt beim Durchdrehen von weiss auf gelb.
der SI570 hat die Starffrequenz 56.3200 Mhz, habe
auch kein Signal vom Messsender. Geht der SI570
vielleicht nicht weit nach unten in der Frequenz?
73 Wolfgang
|
|
Logged
|
73, Wolfgang DK2CQ
|
|
|
DF8OE
Administrator
Offline
Posts: 6268
Stellvertr. OVV I40, Jugend / Nachwuchsreferent
|
|
Re:Zweitonmessung 80m, Verzerrungen
« Reply #40 on: 14. April 2016, 09:00:24 »
|
|
Im 160m Band gibt es einige "Gaps" (== Lücken), in denen der SI nicht rastet. Diese Lücken sind individuell verschieden in Lage und Größe. Dreh die Frequenz einfach mal ein paar KHz nach links oder rechts. Das ist auch der Grund, warum die Frequenzanzeige auf GELB wechselt: damit man sieht, dass hier keine komplette Abdeckung ist...
Nichtsdestotrotz kann man den mcHF in weiten Bereichen des 160m-Bandes bereits jetzt nutzen! Zwar hat man eine höhere Dämpfung, weil das verwendete 80m-Bandpassfilter da schon dämpft, und auch das LPF hinter der Endstufe ist nicht optimal - aber gehen tut es
Das wird erst mit dem rf-mod-Board perfekt
vy 73
Andreas
|
| « Last Edit: 14. April 2016, 11:27:25 by DF8OE » |
Logged
|
Wenn der Wind des Wandels weht, nageln die einen Fenster und Türen zu und verbarrikadieren sich. Die anderen gehen nach draußen und bauen Windmühlen...
qrz.com-Seite von DF8OE
-----------------------------------------------------
>>>> Die Inhalte meiner Beiträge dürfen ohne meine explizite Erlaubnis in jedwedem Medium weiterverbreitet werden! <<<<
|
|
|
DK2CQ
Neuling
Offline
Posts: 44
Ich liebe dieses Forum!
|
|
Re:Zweitonmessung 80m, Verzerrungen
« Reply #41 on: 14. April 2016, 10:05:21 »
|
|
Hi, ich sehe meine Frage ist in die falsche Rubrik gerutscht.
Aber danke für die Erklärung, dann warte ich doch mal auf
das neue Board.
Als Anregung wünschte ich mir eine Uhranzeige unter dem
dem Feld RIG und MIC, nur weiß ich nicht, ob das machbar ist.
Ich bin kein Programmierer, leider
73 Wolfgang
|
|
Logged
|
73, Wolfgang DK2CQ
|
|
|
|
|
