HB9FZG
Neuling
 Offline
Posts: 50
|
 |
Re:Gehäuseunterlagen
« Reply #60 on: 28. January 2016, 22:28:22 »
|
|

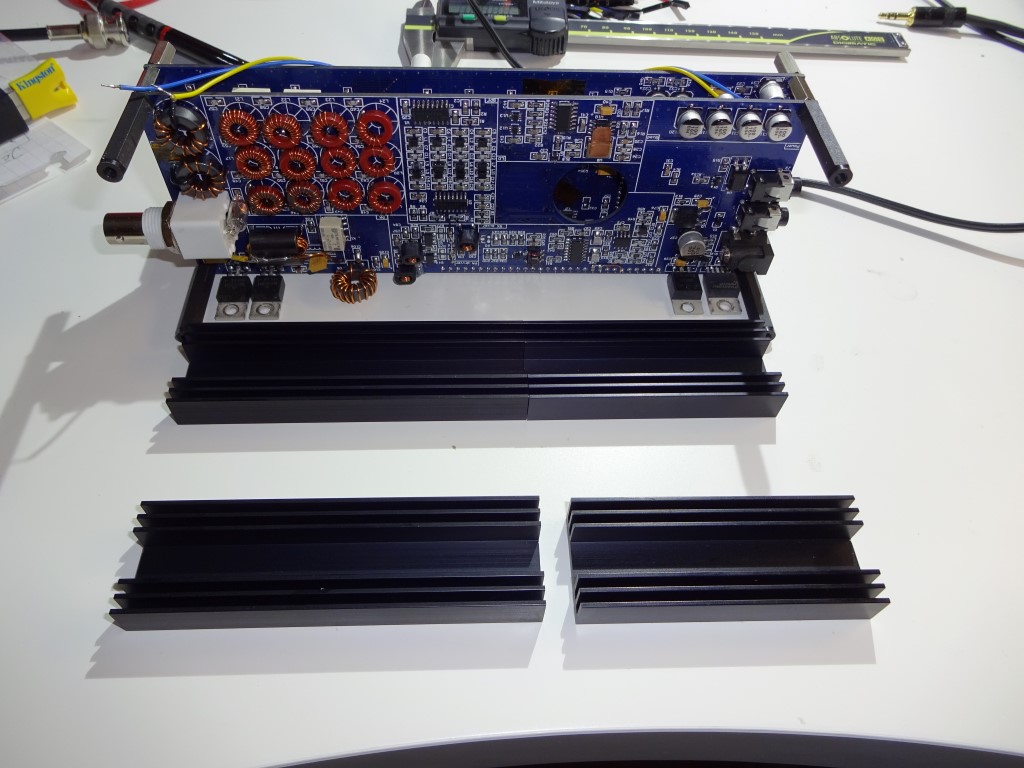

Hier zwei Kühlkörper die ich zusammenklebe.
Die Frage ist jetzt nur, welche Seite macht mehr Hitze, PA oder PWR?
|
|
|
|
HB9FZG
Neuling
Offline
Posts: 50
|
|
Re:Gehäuseunterlagen
« Reply #61 on: 28. January 2016, 22:31:05 »
|
|

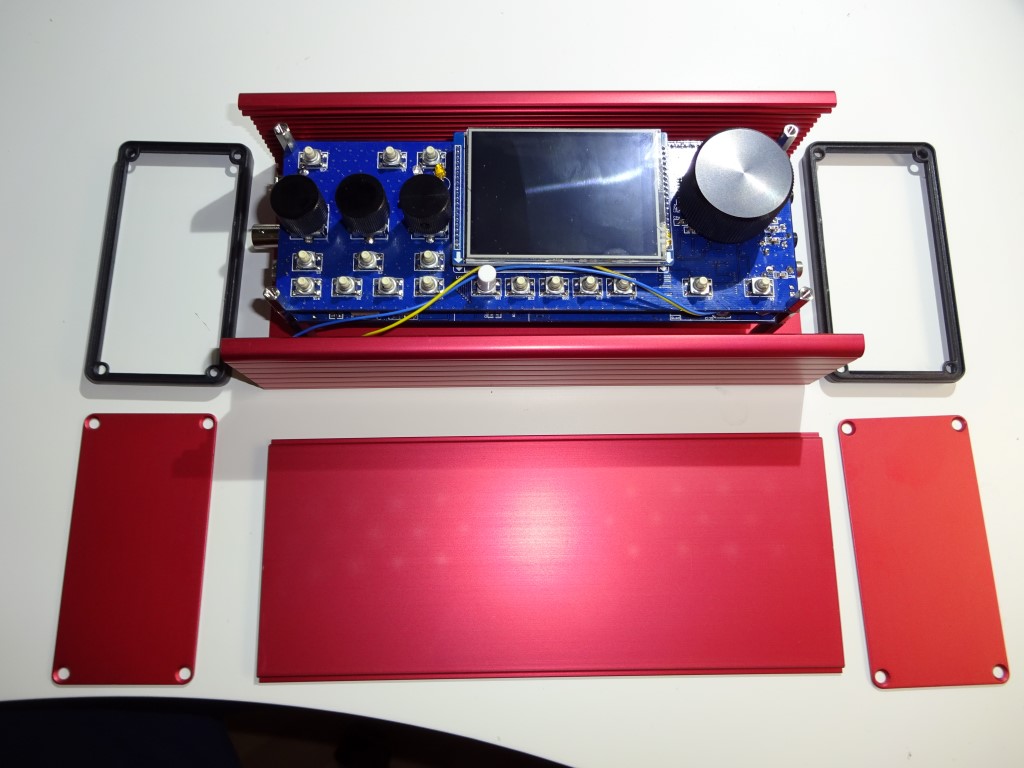

Das Gehäuse in der Totalen. Ausreichend Platz für Standardausstattung. Evtl. haben noch Akkus Platz.
Das Gehäuse wird in der Länge von 220 mm auf 190mm gekürzt. Somit reicht es aus die Seitenplatten passend zu bearbeiten.
|
|
|
|
HB9FZG
Neuling
Offline
Posts: 50
|
|
Re:Gehäuseunterlagen
« Reply #62 on: 28. January 2016, 22:31:54 »
|
|

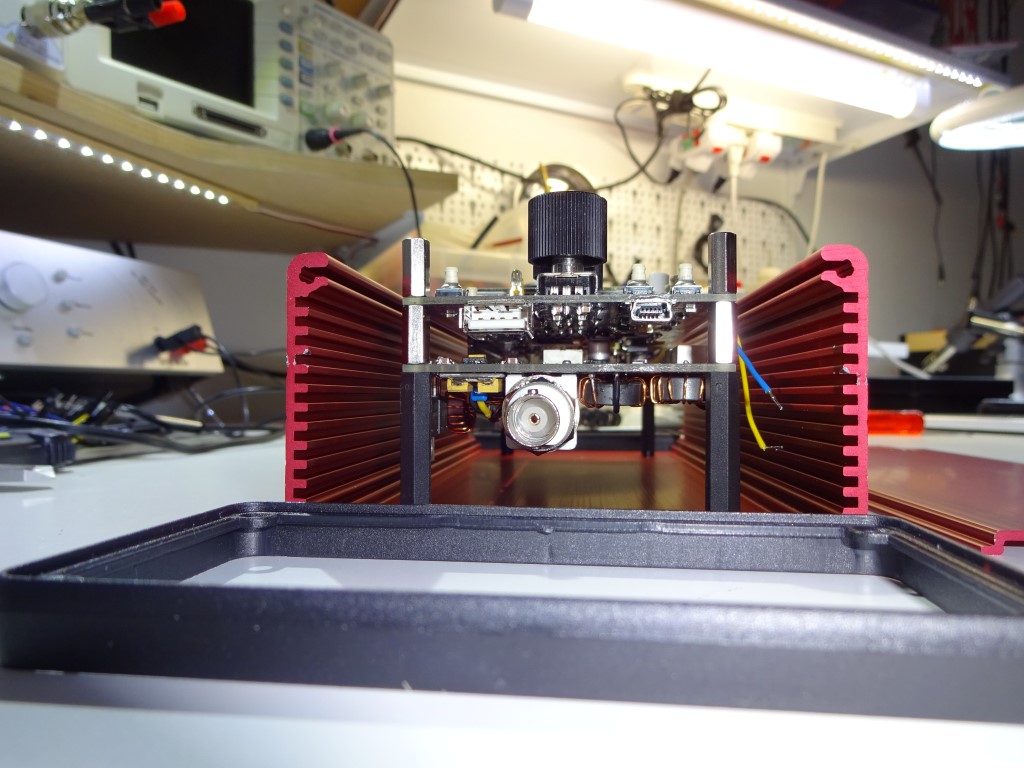

Noch die Ansicht von der Seite. Die unteren Distanzhalter sind natürlich zu lang.
|
|
|
|
DL4HUF
noch länger dabei
Offline
Posts: 197
Ich liebe dieses Forum!
|
|
Re:Gehäuseunterlagen
« Reply #63 on: 29. January 2016, 14:36:24 »
|
|
Hier zwei Kühlkörper die ich zusammenklebe.
Die Frage ist jetzt nur, welche Seite macht mehr Hitze, PA oder PWR?
|
|
Die PA macht ein mehrfaches an Wärme, je nach Leitung und Sendedauer.
Durch das Gehäuse und die Alu-Platte sollte sich das aber bei Dir relativieren.
73 de Ronald
|
|
 Logged
|
|
|
|
HB9FZG
Neuling
Offline
Posts: 50
|
|
Re:Gehäuseunterlagen
« Reply #64 on: 30. January 2016, 20:20:53 »
|
|

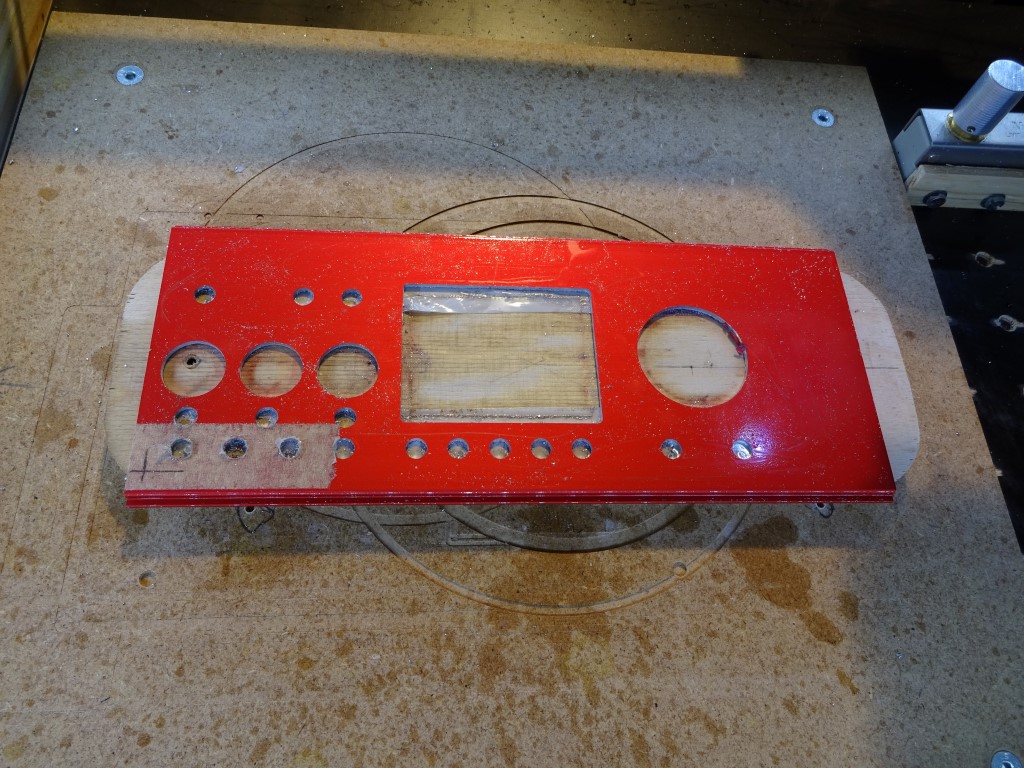

Hatte heute den Mut die Deckplatte für den mcHF zu fräsen. Meine kleine Portalfräse ist eigentlich nicht für Metallbearbeitung ausgelegt. Alu geht aber grad noch.
Die Vorlage von DJ9SN war perfekt. Vielen Dank nochmal an Dich dafür.
Ich hatte die Fräse seit einigen Monaten nicht mehr benutzt und musste mich wieder etwas einarbeiten. Interessanterweise gabs grad ein neues Update mit Features die mir bislang fehlten.

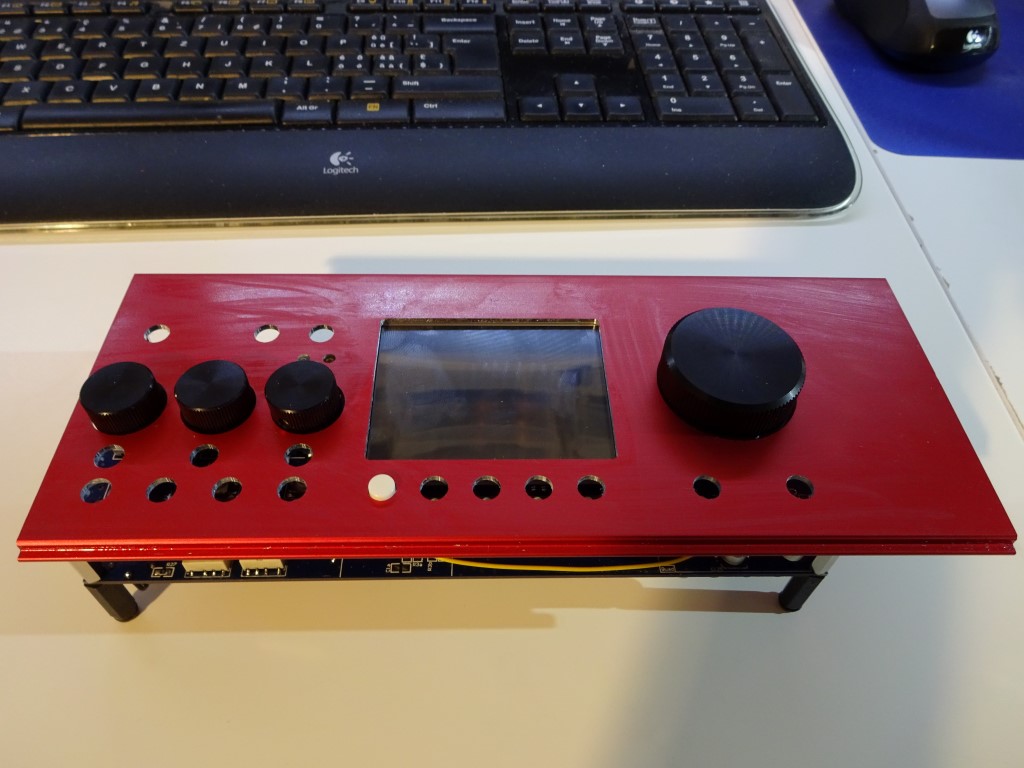

Ein Stück verzogenes Pappelsperrholz musste als Dummy für den ersten Versuch hinhalten. Die Löcher und Auschnitte passen perfekt. Also kurz das mcHF ins Gehäuse gelegt und mit passenden 3mm Bolzen in der Höhe einstellt. Da der Kühlkörper etwas zu breit ist, wandert das mcHF etwas nach unten. Das Bleistiftkreuz auf dem Foto markiert das linke untere Montageloch der Platine. Ich habe es aber nicht gebohrt, weils es vom Seitenrahmen überdeckt wird, und ich keine so kleine Senkkopfschraube für M3 habe. Ich klebe dann von der Innenseite einen kleinen Fuss an den Distanzbolzen.
|
« Last Edit: 30. January 2016, 20:42:39 by HB9FZG » |
Logged
|
|
|
|
HB9FZG
Neuling
Offline
Posts: 50
|
|
Re:Gehäuseunterlagen
« Reply #65 on: 30. January 2016, 20:40:55 »
|
|
Was noch fehlt ist die Kürzung des Gehäuse auf der rechten Seite auf 187mm Breite
|
|
|
|
HB9FZG
Neuling
Offline
Posts: 50
|
|
Re:Gehäuseunterlagen
« Reply #66 on: 31. January 2016, 13:08:58 »
|
|

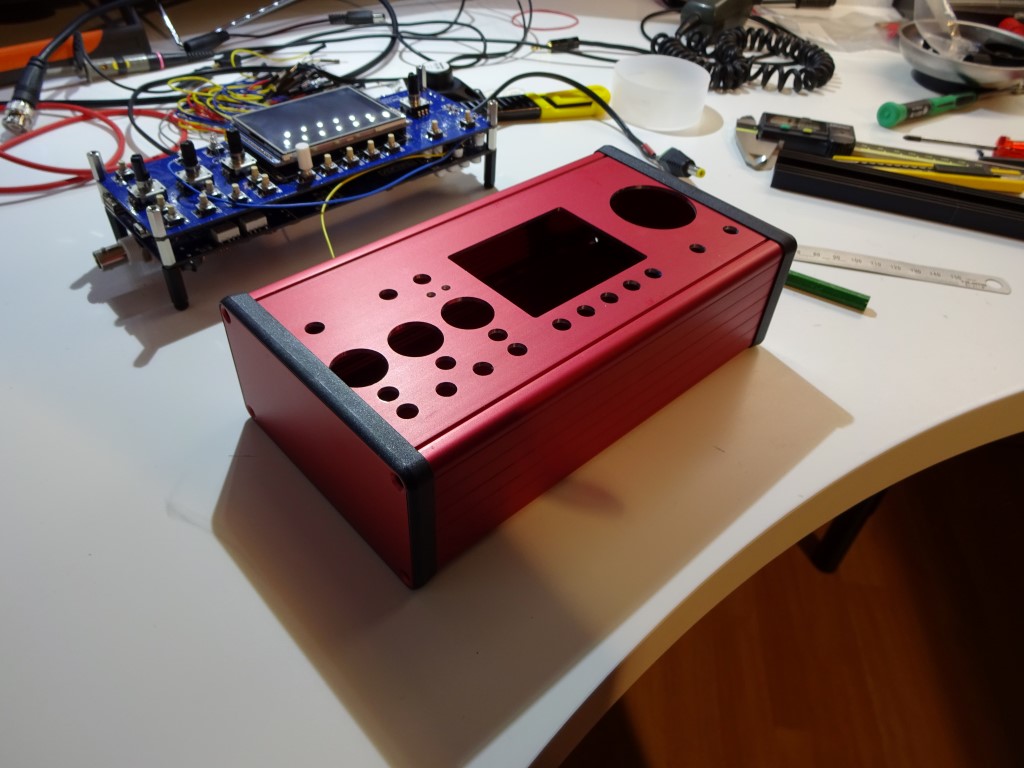

Nach dem kürzen des Gehäuses sieht es dann mit Seitendeckeln so aus. Einzig der linke Deckel überdeckt etwas die Aussparung für den Lautstärkeknopf. Miucc ich daher etwas nachschneiden. Man könnte auch das mcHF etwas weiter nach innen versetzen, würde aber die Stecker noch mehr in der Versenkung verschwinden lassen.
73,
Uwe
|
|
|
|
HB9FZG
Neuling
Offline
Posts: 50
|
|
Re:Gehäuseunterlagen
« Reply #67 on: 31. January 2016, 21:14:53 »
|
|

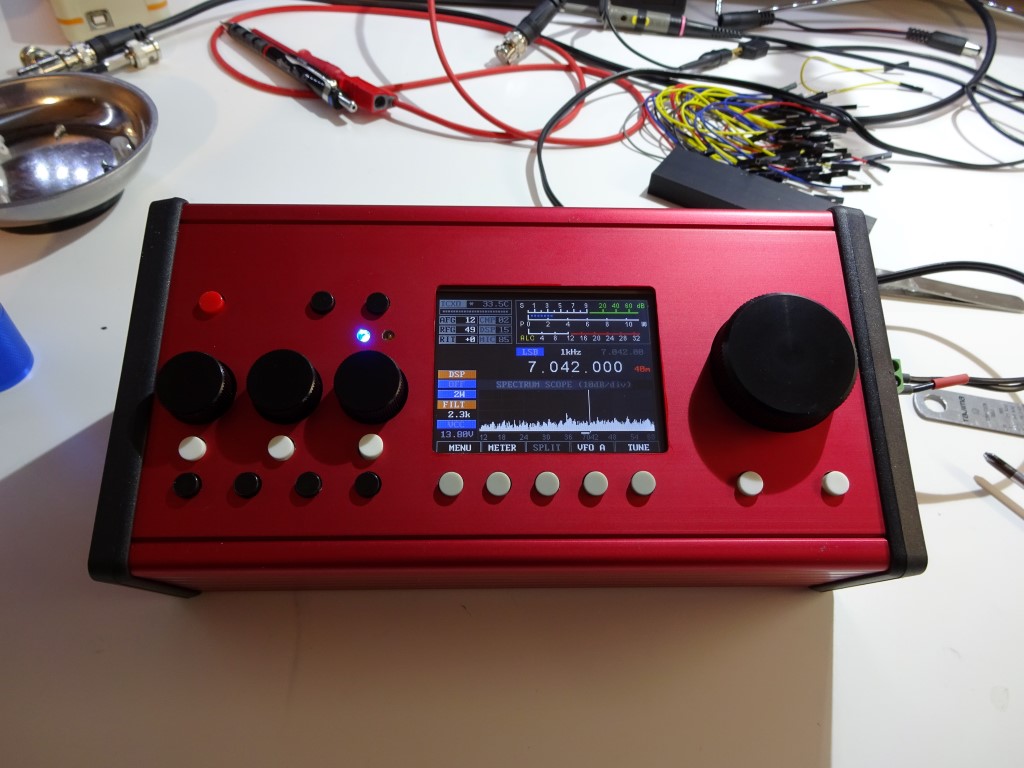

Letztes Foto, Ich belästige Euch auch nicht weiter.
73,
Uwe
|
|
|
|
pa0kme
Neuling
Offline
Posts: 7
Ich liebe dieses Forum!
|
|
Re:Gehäuseunterlagen
« Reply #68 on: 02. February 2016, 15:07:44 »
|
|
Schön!
73, Kees
|
|
Logged
|
|
|
|
DL2FW
positron
Neuling
Offline
Posts: 37
Ich liebe dieses Forum!
|
|
Und noch eine Gehäusevariante...
« Reply #69 on: 08. February 2016, 08:52:23 »
|
|
Hallo Zusammen,
hier noch eine Gehäusevariante von K08...
Eigenschaften:
Frontplatte mit Fräsungen an den Längsseiten, damit wird die Oberseite bündig mit den Längsseitenprofilen.
Intern sorgt ein Alublock zur Wärmeverteilung. An diesem sind die linearen Spannungsregler und die PA-MosFets befestigt. Der Block ist wiederum mit 3*M3 Senkkopfschrauben an der Gehäusewand befestigt. Damit lässt sich alles einfach zerlegen und auch im zerlegten Zustand ist ausreichend Kühlung für Test/Optimierung vorhanden.
Gehäuse ist durch Anpassen der Front / Rückplatte einfach zu variieren!
73
Michael - DL2FW
|
|
|
|
DL2FW
positron
Neuling
Offline
Posts: 37
Ich liebe dieses Forum!
|
|
Re:Gehäuseunterlagen
« Reply #70 on: 08. February 2016, 08:53:02 »
|
|
und noch die Seite...
|
|
|
|
DF9EH
alter Hase
Offline
Posts: 284
|
|
Re:Gehäuseunterlagen
« Reply #71 on: 09. February 2016, 17:47:12 »
|
|
Hallo Michael,
das ist ja ein schickes Gehäuse.
Was ist das für ein Gehäuse, Eigenbau mir Profilen von Fischer ?
|
|
Logged
|
73 de Klaus
|
|
|
DL2FW
positron
Neuling
Offline
Posts: 37
Ich liebe dieses Forum!
|
|
Re:Gehäuseunterlagen
« Reply #72 on: 09. February 2016, 21:06:16 »
|
|
Hallo Klaus,
Gehaeuse besteht aus Laengsseitenprofilen von Gietec.
Die sind 56mm hoch. Damit hat man unten und vorne im Gehaeuse noch etwas Platz fuer zusaetzliche Einbauten.
Gefertigt wurde das dann bei WK in Wilhelmshafen. Bei Interesse kann ich die Designfiles einstellen.
Demnaechst laeuft von unserem OV auch eine Sammelbestellung...
73
Michael
|
|
Logged
|
|
|
|
DF7IY
Neuling
Offline
Posts: 21
Ich liebe dieses Forum!
|
|
Re:Gehäuseunterlagen
« Reply #73 on: 09. February 2016, 21:17:23 »
|
|
Hallo Michael,
kann man schon etwas zum Kostenpunkt des Gehäuses sagen?
73 de Uli
|
|
Logged
|
|
|
|
DL2FW
positron
Neuling
Offline
Posts: 37
Ich liebe dieses Forum!
|
|
Re:Gehäuseunterlagen
« Reply #74 on: 10. February 2016, 06:43:27 »
|
|
Hallo Uli,
ja kann man :-)
Das Gehäuse kostet bei Abnahme von 5St. 95€+Mwst.
Ist zwar nicht ganz günstig, hat aber bzgl. Montage und Demontage seine Vorzüge, da es aus 6 Teilen besteht und man sehr schnell da ran kommt, wo man hin muss....
Müsste mal nachfragen, wie sich der Preis bei größerer Menge staffelt...
73
Michael
|
|
